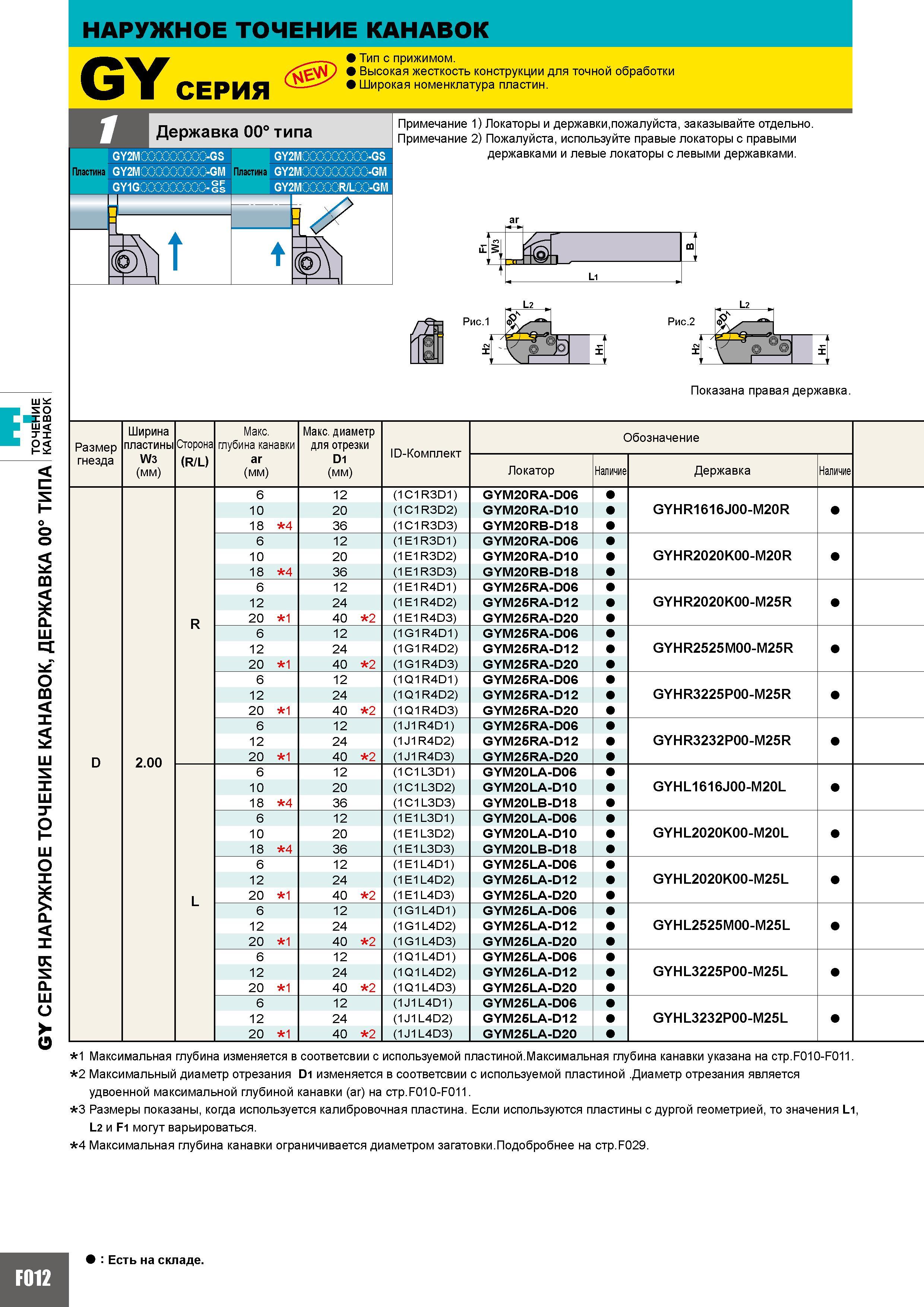

324 Каталог MITSUBISHI 2010 Режущий инструмент и инструментальные системы Стр.F012

Каталог MITSUBISHI 2010 Режущий инструмент и технологии Стр. F012 0324 Lab2u

GY СЕРИЯ НАРУЖНОЕ ТОЧЕНИЕ КАНАВОК ДЕРЖАВКА 00 ТИПА КАНАВОК НАРУЖНОЕ ТОЧЕНИЕ КАНАВОК Тип с прижимом. Высокая жесткость конструкции для точной обработки Широкая номенклатура пластин. -GS -GM R L00-GM Примечание 1) Локаторы и державкипожалуйста заказывайте отдельно. Примечание 2) Пожалуйста используйте правые локаторы с правыми державками и левые локаторы с левыми державками. Рис.1 Показана правая державка. Размер гнезда Ширина пластины W3 (мм) Сторона (R L) Макс. глубина канавки ar (мм) Макс. диаметр для отрезки D1 (мм) ID-Комплект Обозначение Локатор Наличие Державка Наличие 6 12 (1C1R3D1) GYM20RA-D06 10 20 (1C1R3D2) GYM20RA-D10 GYHR1616J00-M20R 18 4 36 (1C1R3D3) GYM20RB-D18 6 12 (1E1R3D1) GYM20RA-D06 10 20 (1E1R3D2) GYM20RA-D10 GYHR2020K00-M20R 18 4 36 (1E1R3D3) GYM20RB-D18 6 12 (1E1R4D1) GYM25RA-D06 12 24 (1E1R4D2) GYM25RA-D12 GYHR2020K00-M25R 20 1 40 2 (1E1R4D3) GYM25RA-D20 6 12 (1G1R4D1) GYM25RA-D06 12 24 (1G1R4D2) GYM25RA-D12 GYHR2525M00-M25R 20 1 40 2 (1G1R4D3) GYM25RA-D20 6 12 (1Q1R4D1) GYM25RA-D06 12 24 (1Q1R4D2) GYM25RA-D12 GYHR3225P00-M25R 20 1 40 2 (1Q1R4D3) GYM25RA-D20 6 12 (1J1R4D1) GYM25RA-D06 12 24 (1J1R4D2) GYM25RA-D12 GYHR3232P00-M25R 20 1 40 2 (1J1R4D3) GYM25RA-D20 6 12 (1C1L3D1) GYM20LA-D06 10 20 (1C1L3D2) GYM20LA-D10 GYHL1616J00-M20L 18 4 36 (1C1L3D3) GYM20LB-D18 6 12 (1E1L3D1) GYM20LA-D06 10 20 (1E1L3D2) GYM20LA-D10 GYHL2020K00-M20L 18 4 36 (1E1L3D3) GYM20LB-D18 6 12 (1E1L4D1) GYM25LA-D06 12 24 (1E1L4D2) GYM25LA-D12 GYHL2020K00-M25L 20 1 40 2 (1E1L4D3) GYM25LA-D20 6 12 (1G1L4D1) GYM25LA-D06 12 24 (1G1L4D2) GYM25LA-D12 GYHL2525M00-M25L 20 1 40 2 (1G1L4D3) GYM25LA-D20 6 12 (1Q1L4D1) GYM25LA-D06 12 24 (1Q1L4D2) GYM25LA-D12 GYHL3225P00-M25L 20 1 40 2 (1Q1L4D3) GYM25LA-D20 6 12 (1J1L4D1) GYM25LA-D06 12 24 (1J1L4D2) GYM25LA-D12 GYHL3232P00-M25L 20 1 40 2 (1J1L4D3) GYM25LA-D20 R 2.00 1 Максимальная глубина изменяется в соответсвии с используемой пластиной.Максимальная глубина канавки указана на стр 010 011. 2 Максимальный диаметр отрезания D1 изменяется в соответсвии с используемой пластиной .Диаметр отрезания является удвоенной максимальной глубиной канавки (ar) на стр 010 011. 3 Размеры показаны когда используется калибровочная пластина. Если используются пластины с дургой геометрией то значения L1 L2 и F1 могут варьироваться. 4 Максимальная глубина канавки ограничивается диаметром загатовки.Подобробнее на CTp.F029. ar D L F012 Есть на складе.
