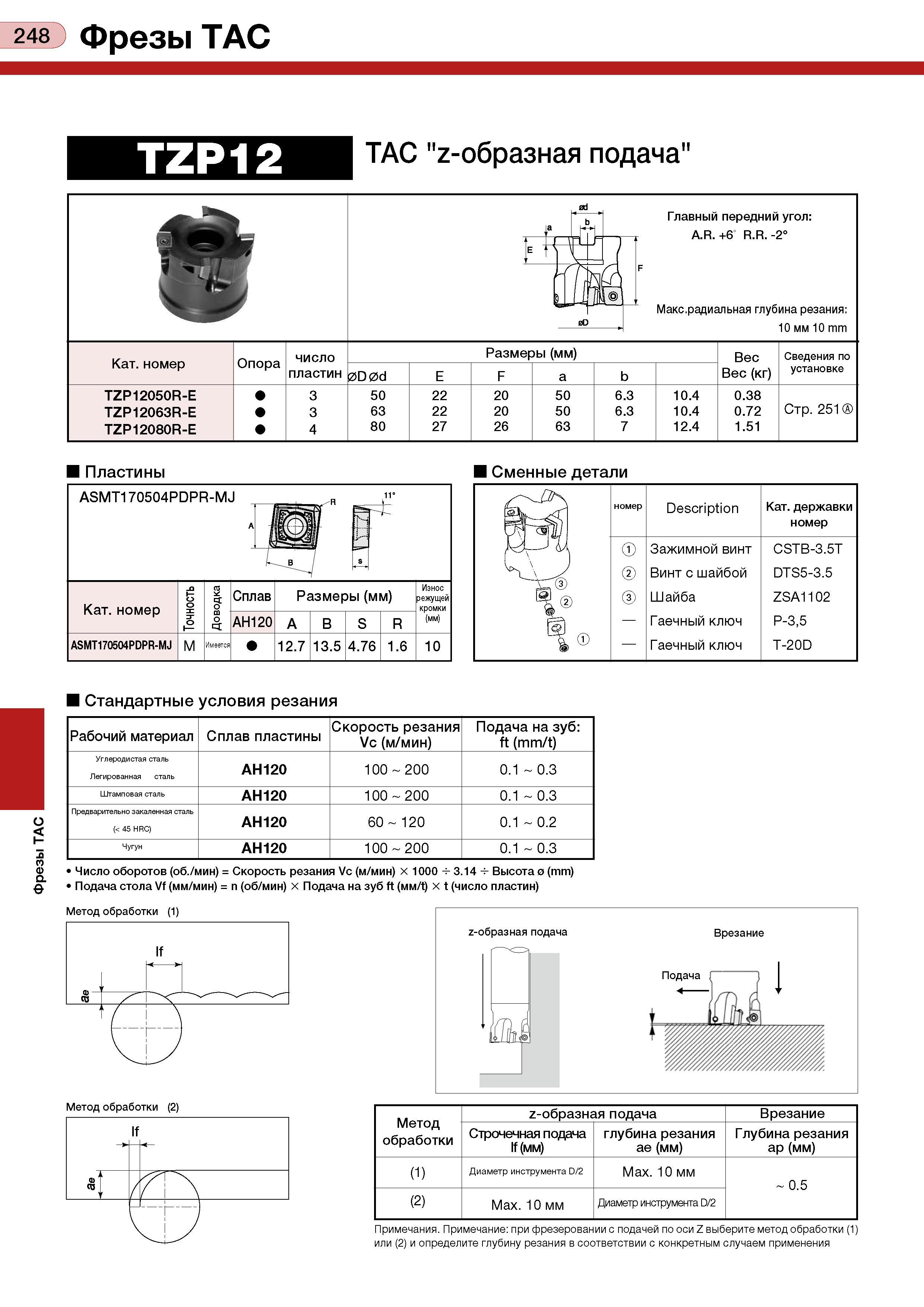

Фрезы ТАС 248 фрезы ТАС ТАС "z-образная подача" Главный передний угол: A.R. +6" R.R. -2° Макс.радиальная глубина резания: 10 мм 10 mm Кат. номер Опора число пластин Размеры (мм) Вес Вес (кг) Сведения по установке 0D0d Е F а b TZP12050R-E 3 50 22 20 50 6.3 10.4 0.38 TZP12063R-E 3 63 22 20 50 6.3 10.4 0.72 Стр. 251 TZP12080R-E 4 80 27 26 63 7 12.4 1.51 Пластины Сменные детали ASMT170504PDPR-MJ 11е А в S Кат. номер Точность Доводка Сплав Размеры (мм) Износ эежущей АН120 А В S R (мм) ASMT170504PDPR-MJ М Имеется 12.7 13.5 4.76 1.6 10 номер Description Кат. державки номер Зажимной винт CSTB-3.5T Винт с шайбой DTS5-3.5 Шайба ZSA1102 Гаечный ключ Р-3,5 Гаечный ключ T-20D Стандартные условия резания Рабочий материал Сплав пластины Скорость резания Vc (м/мин) Подача на зуб: ft (mm/t) Углеродистая сталь Легированная сталь АН120 100-200 0.1 0.3 Штамповая сталь АН120 100-200 0.1 0.3 Предварительно закаленная сталь (< 45 HRC) АН120 60-120 0.1 0.2 Чугун АН120 100-200 0.1 0.3 Число оборотов (об./мин) = Скорость резания Vc (м/мин) х 1000 3.14 Высота 0 (mm) Подача стола Vf (мм/мин) = п (об/мин) х Подача на зуб ft (мм/t) х t (число пластин) Метод обработки (1) Метод обработки (2) Метод обработки z-образная подача Врезание Строчечная подача If (мм) глубина резания ае (мм) Глубина резания ар (мм) (1) Диаметр инструмента D/2 Мах. 10 мм 0.5 (2) Мах. 10 мм Диаметр инструмента D/2 Примечания. Примечание: при фрезеровании с подачей по оси Z выберите метод обработки (1) или (2) и определите глубину резания в соответствии с конкретным случаем применения
