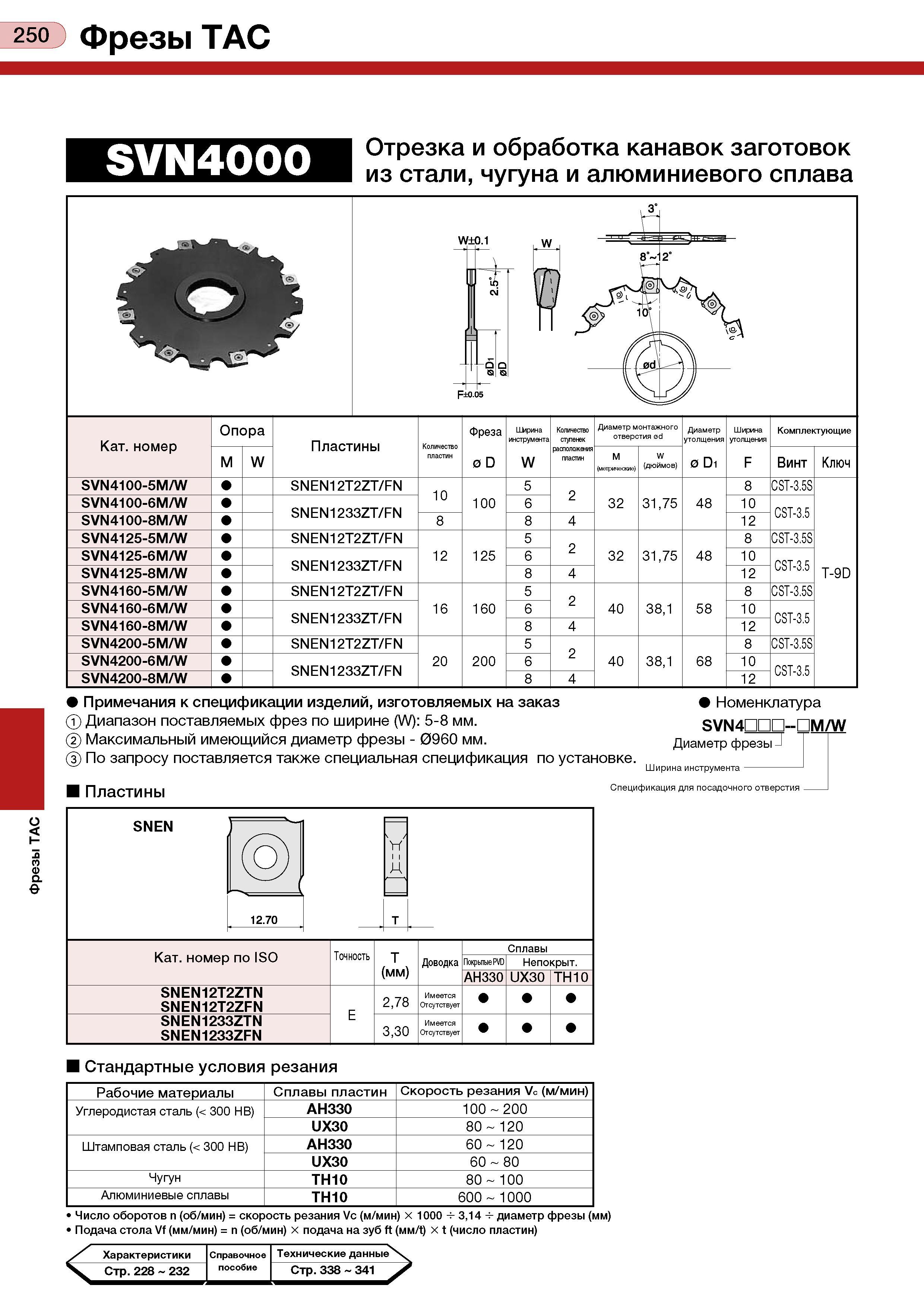

Фрезы ТАС ИЮ Фрезы ТАС SVN4000 Отрезка и обработка канавок заготовок из стали, чугуна и алюминиевого сплава W±0.1 F±0.05 Кат. номер Опора Пластины Количество пластин Фреза Шйрина инструмента Количество ступенек Диаметр монтажного отверстия 0d Диаметр утолщения Ширина утолщения Комплектующие М W 0 D W расположения пластан М (метрические) W (дюймов) 0 Di F Винт Ключ SVN4100-5M/W SNEN12T2ZT/FN 10 5 2 8 CST-3.5S SVN4100-6M/W SNEN1233ZT/FN 100 6 32 31,75 48 10 CST-3.5 SVN4100-8M/W 8 8 4 12 SVN4125-5M/W SNEN12T2ZT/FN 5 2 8 CST-3.5S SVN4125-6M/W SNEN1233ZT/FN 12 125 6 32 31,75 48 10 CST-3.5 SVN4125-8M/W 8 4 12 T-9D SVN4160-5M/W SNEN12T2ZT/FN 5 2 8 CST-3.5S SVN4160-6M/W SNEN1233ZT/FN 16 1(30 6 40 38,1 58 10 CST-3.5 SVN4160-8M/W 8 4 12 SVN4200-5M/W SNEN12T2ZT/FN 5 2 8 CST-3.5S SVN4200-6M/W SNEN1233ZT/FN 20 200 6 40 38,1 68 10 CST-3.5 SVN4200-8M/W 8 4 12 Примечания к спецификации изделий, изготовляемых на заказ Диапазон поставляемых фрез по ширине (W): 5-8 мм. Максимальный имеющийся диаметр фрезы - 0960 мм. По запросу поставляется также специальная спецификация по установке Номенклатура SVN4nnn-ПМ/W Диаметр фрезы J Пластины Ширина инструмента Спецификация для посадочного отверстия / Vf I I Д 12.70 т Кат. номер по ISO Точность Сплавы Т (мм) Доводка ПокрьпыеРЮ Непокрыт. АНЗЗО ихзо ТН10 SNEN12T2ZTN SNEN12T2ZFN Е 2,78 Имеется Отсутствует SNEN1233ZTN SNEN1233ZFN 3,30 Имеется Отсутствует Стандартные условия резания Рабочие материалы Сплавы пластин Скорость резания Vc (м/мин) Углеродистая сталь (< 300 НВ) АНЗЗО 100-200 ихзо 80-120 Штамповая сталь (< 300 НВ) АНЗЗО 60-120 ихзо 60-80 Чугун ТН10 80-100 Алюминиевые сплавы ТН10 600- 1000 Число оборотов п (об/мин) = скорость резания Vc (м/мин) х 1000 3,14 диаметр фрезы (мм) Подача стола Vf (мм/мин) = п (об/мин) х подача на зуб ft (мм/t) х t (число пластин) / Характеристики Справочное Технические данные х. \ Стр. 228 232 пособие Стр. 338 341 S
