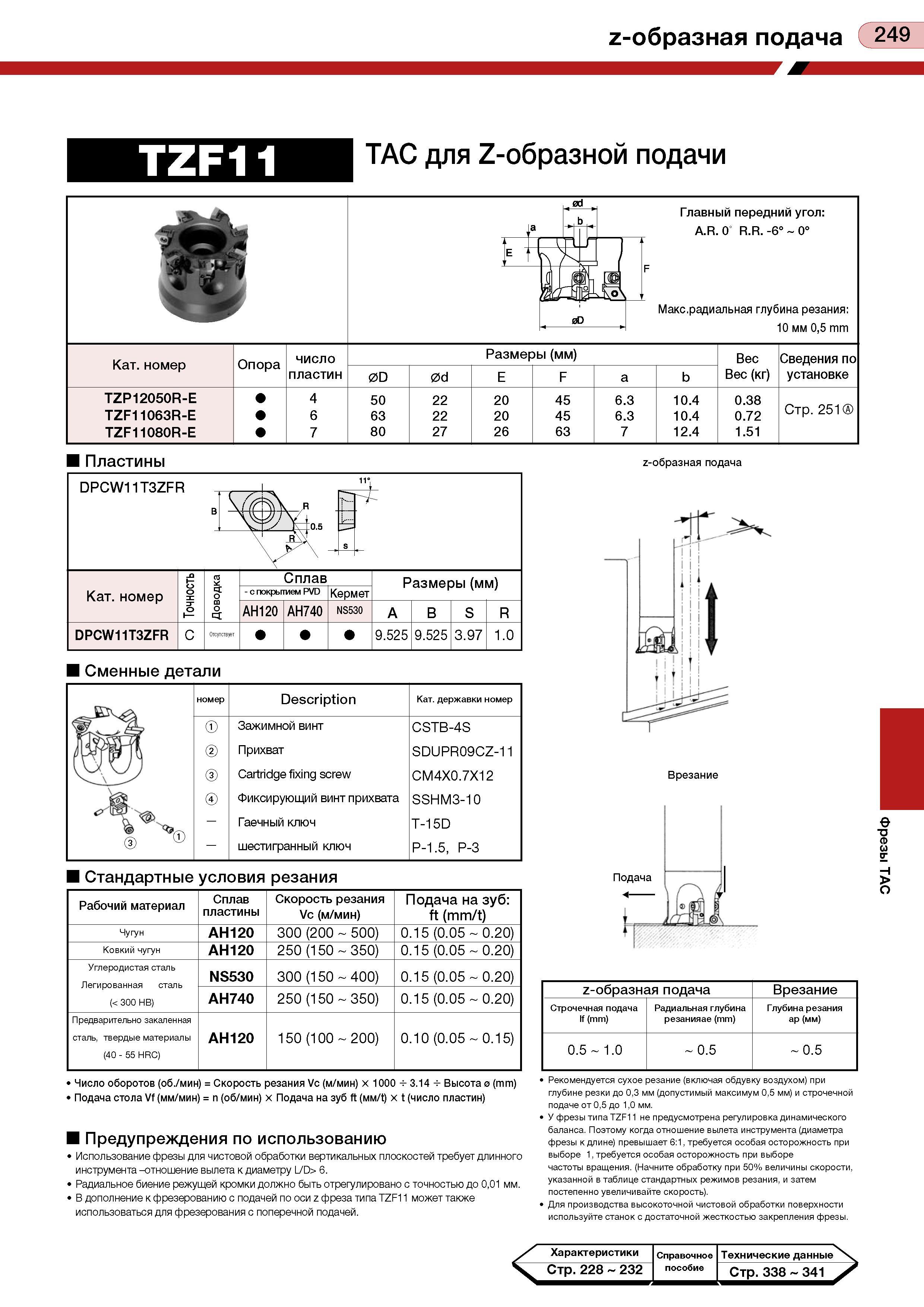

z-образная подача С249 TZF11 ТАС для Z-образной подачи Главный передний угол: A.R. О" R.R.-6° 0° Макс.радиальная глубина резания: 10 мм 0,5 mm Кат. номер Опора число пластин Размеры (мм) Вес Вес (кг) Сведения по установке 0D 0d Е F а b TZP12050R-E 4 50 22 20 45 6.3 10.4 0.38 TZF11063R-E 6 63 22 20 45 6.3 10.4 0.72 Стр. 251 TZF11080R-E 7 80 27 26 63 7 12.4 1.51 Пластины z-образная подача Сменные детали номер Description Кат. державки номер Зажимной винт CSTB-4S Прихват SDUPR09CZ-11 Cartridge fixing screw CM4X0.7X12 Фиксирующий винт прихвата SSHM3-10 - Гаечный ключ T-15D - шестигранный ключ Р-1.5, Р-3 Стандартные условия резания Рабочий материал Сплав пластины Скорость резания Vc (м/мин) Подача на зуб: ft (mm/t) Чугун АН120 300 (200 500) 0.15(0.05-0.20) Ковкий чугун АН120 250 (150-350) 0.15(0.05-0.20) Углеродистая сталь Легированная сталь (< 300 НВ) NS530 300 (150-400) 0.15(0.05-0.20) АН740 250 (150-350) 0.15(0.05-0.20) Предварительно закаленная сталь, твердые материалы (40 - 55 HRC) АН120 150 (100-200) 0.10(0.05-0.15) Врезание z-образная подача Врезание Строчечная подача If (mm) Радиальная глубина резанияае (mm) Глубина резания ар (мм) 0.5 -1.0 0.5 -0.5 Число оборотов (об./мин) = Скорость резания Vc (м/мин) х 1000 + 3.14 + Высота 0 (mm) Подача стола Vf (мм/мин) = п (об/мин) х Подача на зуб ft (мм/t) х t (число пластин) Предупреждения по использованию Использование фрезы для чистовой обработки вертикальных плоскостей требует длинного инструмента-отношение вылета к диаметру L/D> 6. Радиальное биение режущей кромки должно быть отрегулировано с точностью до 0,01 мм. В дополнение к фрезерованию с подачей по оси z фреза типа TZF11 может также использоваться для фрезерования с поперечной подачей. Рекомендуется сухое резание (включая обдувку воздухом) при глубине резки до 0,3 мм (допустимый максимум 0,5 мм) и строчечной подаче от 0,5 до 1,0 мм. У фрезы типа TZF11 не предусмотрена регулировка динамического баланса. Поэтому когда отношение вылета инструмента (диаметра фрезы к длине) превышает 6:1, требуется особая осторожность при выборе 1, требуется особая осторожность при выборе частоты вращения. (Начните обработку при 50% величины скорости, указанной в таблице стандартных режимов резания, и затем постепенно увеличивайте скорость). Для производства высокоточной чистовой обработки поверхности используйте станок с достаточной жесткостью закрепления фрезы. Характеристики Справочное Технические данные \ Стр. 228 232 пособие Стр.338 341 / Фрезы ТАС
