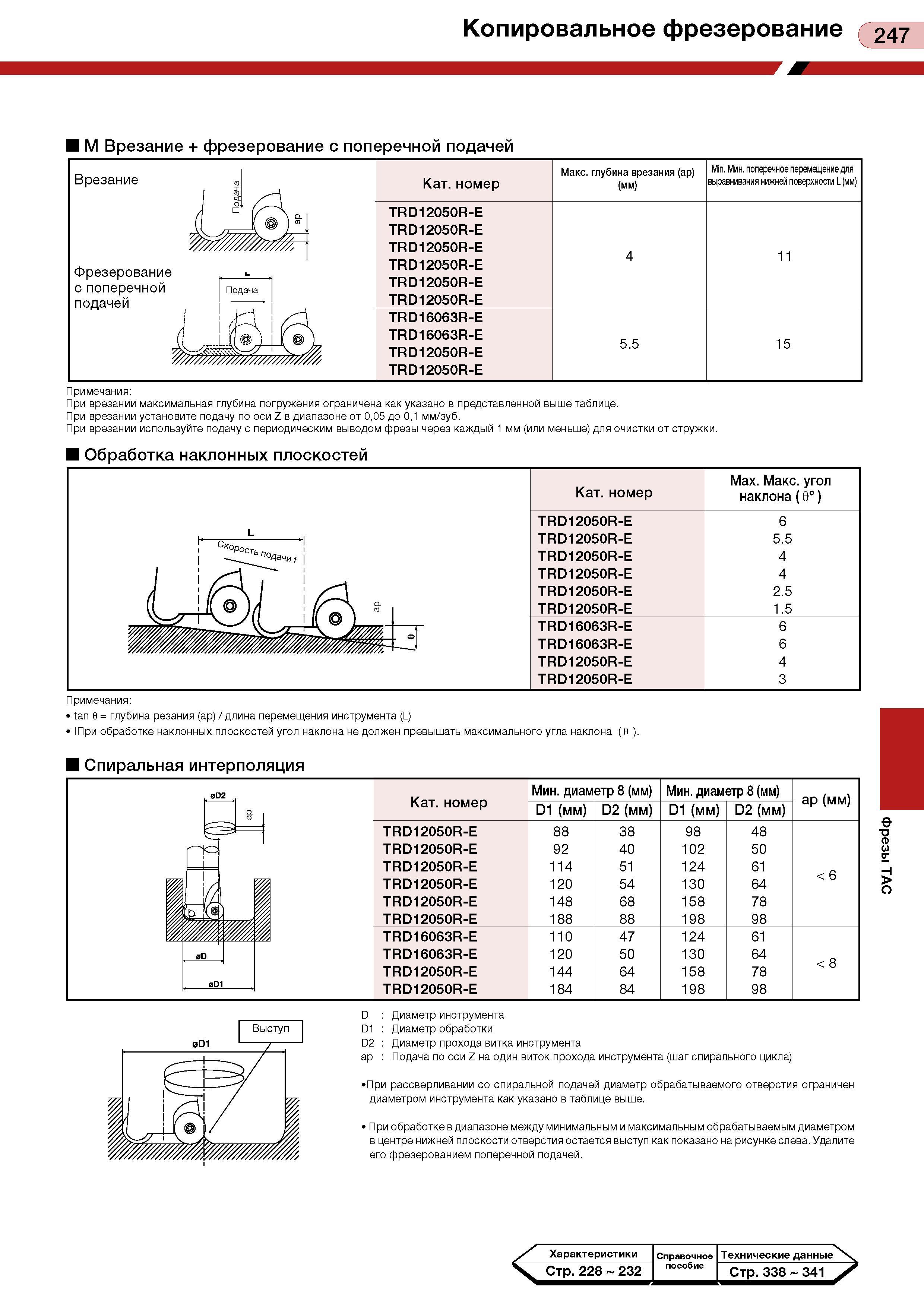

Копировальное фрезерование Г247 М Врезание + фрезерование с поперечной подачей Кат. номер Макс. глубина врезания (ар) (мм) Min. Мин. поперечное перемещение для выравнивания нижней поверхности L (мм) TRD12050R-E TRD12050R-E TRD12050R-E TRD12050R-E TRD12050R-E TRD12050R-E 4 11 TRD16063R-E TRD16063R-E TRD12050R-E TRD12050R-E 5.5 15 Врезание Фрезерование с поперечной подачей Примечания: При врезании максимальная глубина погружения ограничена как указано в представленной выше таблице. При врезании установите подачу по оси Z в диапазоне от 0,05 до 0,1 мм/зуб. При врезании используйте подачу с периодическим выводом фрезы через каждый 1 мм (или меньше) для очистки от стружки. Обработка наклонных плоскостей Кат. номер Мах. Макс. угол наклона (00) TRD12050R-E 6 TRD12050R-E 5.5 TRD12050R-E 4 TRD12050R-E 4 TRD12050R-E 2.5 TRD12050R-E 1.5 TRD16063R-E 6 TRD16063R-E 6 TRD12050R-E 4 TRD12050R-E 3 Примечания: tan 0 = глубина резания (ар) / длина перемещения инструмента (L) 1При обработке наклонных плоскостей угол наклона не должен превышать максимального угла наклона Спиральная интерполяция Кат. номер Мин. диаметр 8 (мм) Мин. диаметр 8 (мм) ар (мм) D1 (мм) D2 (мм) D1 (мм) D2 (мм) TRD12050R-E 88 38 98 48 TRD12050R-E 92 40 102 50 TRD12050R-E 114 51 124 61 < 6 TRD12050R-E 120 54 130 64 TRD12050R-E 148 68 158 78 TRD12050R-E 188 88 198 98 TRD16063R-E 110 47 124 61 TRD16063R-E 120 50 130 64 < 8 TRD12050R-E 144 64 158 78 TRD12050R-E 184 84 198 98 D D1 D2 ар Диаметр инструмента Диаметр обработки Диаметр прохода витка инструмента Подача по оси Z на один виток прохода инструмента (шаг спирального цикла) При рассверливании со спиральной подачей диаметр обрабатываемого отверстия ограничен диаметром инструмента как указано в таблице выше. При обработке в диапазоне между минимальным и максимальным обрабатываемым диаметром в центре нижней плоскости отверстия остается выступ как показано на рисунке слева. Удалите его фрезерованием поперечной подачей. Характеристики Справочное Технические данные \ Стр. 228 232 пособие Стр.338 341 / Фрезы ТАС
