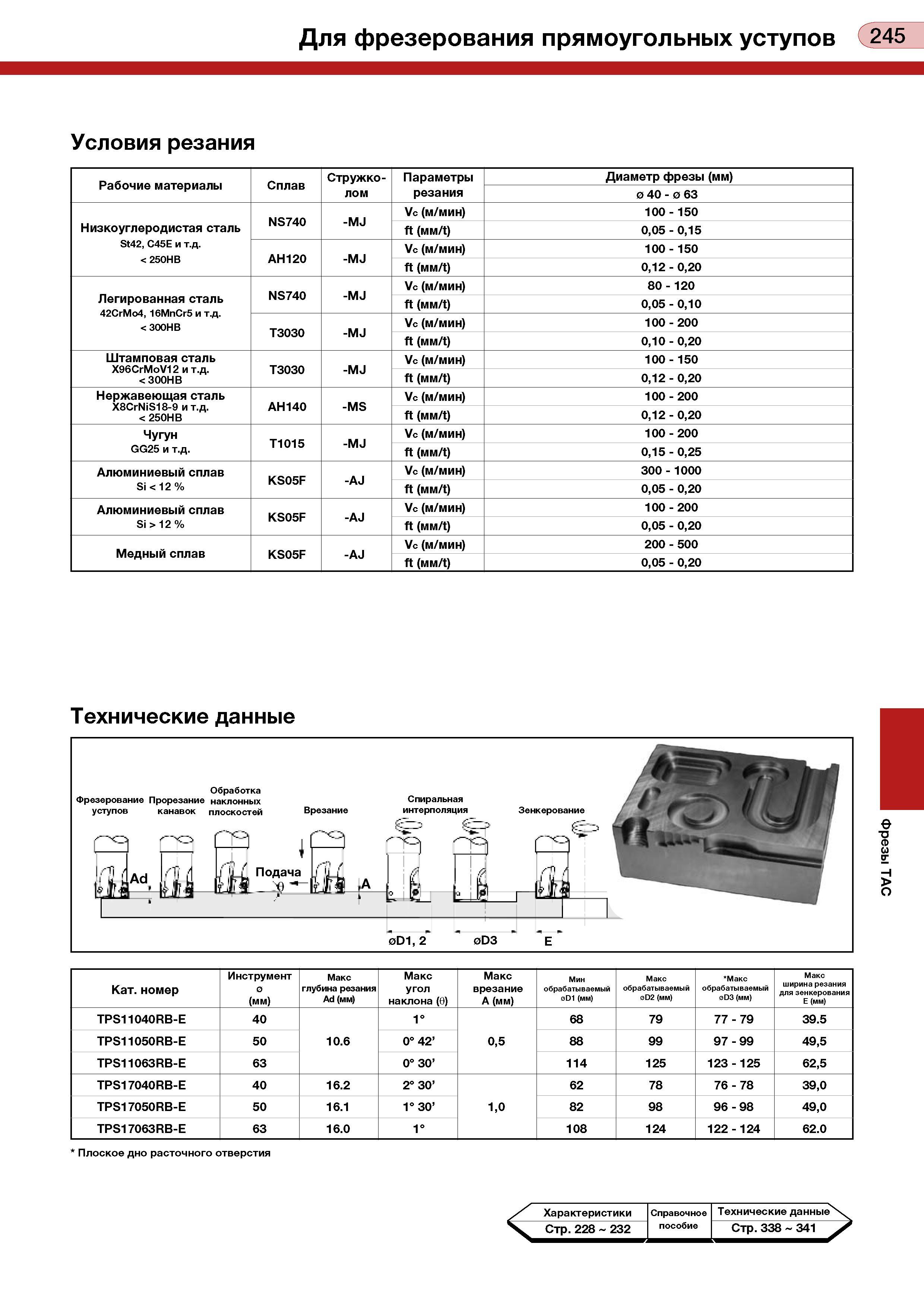

Для фрезерования прямоугольных уступов (245 Условия резания Рабочие материалы Сплав Стружко- лом Параметры резания Диаметр фрезы (мм) 0 40- 0 63 Низкоуглеродистая сталь St42, С45Е и т.д. < 250НВ NS740 -MJ Vc (м/мин) 100 -150 ft (мм/t) 0,05 - 0,15 АН120 -MJ Vc (м/мин) 100 - 150 ft (мм/t) 0,12 - 0,20 Легированная сталь 42CrMo4, 16МпСг5 и т.д. <300НВ NS740 -MJ Vc (м/мин) 80 - 120 ft (мм/t) 0,05 - 0,10 ТЗОЗО -MJ Vc (м/мин) 100 - 200 ft (мм/t) 0,10 - 0,20 Штамповая сталь X96CrMoV12 и т.д. <300НВ ТЗОЗО -MJ Vc (м/мин) 100 - 150 ft (мм/t) 0,12 - 0,20 Нержавеющая сталь X8CrNiS18-9 и т.д. < 250НВ АН140 -MS Vc (м/мин) 100 - 200 ft (мм/t) 0,12 - 0,20 Чугун GG25 и т.д. Т1015 -MJ Vc (м/мин) 100 - 200 ft (мм/t) 0,15 - 0,25 Алюминиевый сплав Si < 12 % KS05F -AJ Vc (м/мин) 300 - 1000 ft (мм/t) 0,05 - 0,20 Алюминиевый сплав Si > 12 % KS05F -AJ Vc (м/мин) 100 - 200 ft (мм/t) 0,05 - 0,20 Медный сплав KS05F -AJ Vc (м/мин) 200 - 500 ft (мм/t) 0,05 - 0,20 Технические данные Обработка Фрезерование Прорезание наклонных уступов канавок плоскостей Врезание Спиральная интерполяция 0D1, 2 Зенкерование p3 J P ПР) Г3 15' iF Ad F ft d ') f Подача I й . li 0D3 Кат. номер Инструмент 0 (мм) Макс глубина резания Ad (мм) Макс угол наклона (6) Макс врезание А (мм) Мин обрабатываемый oD1 (мм) Макс обрабатываемый 0D2 (мм) Макс обрабатываемый oD3 (мм) Макс ширина резания для зенкерования Е (мм) TPS11040RB-E 40 10.6 1° 0,5 68 79 77 - 79 39.5 TPS11050RB-E 50 0° 42’ 88 99 97-99 49,5 TPS11063RB-E 63 0°30’ 114 125 123 - 125 62,5 TPS17040RB-E 40 16.2 2° 30’ 1,0 62 78 76 - 78 39,0 TPS17050RB-E 50 16.1 1°30’ 82 98 96-98 49,0 TPS17063RB-E 63 16.0 1° 108 124 122 - 124 62.0 Плоское дно расточного отверстия S' Характеристики Справочное Технические данные \ Стр. 228 232 пособие Стр. 338 341 / Фрезы ТАС
