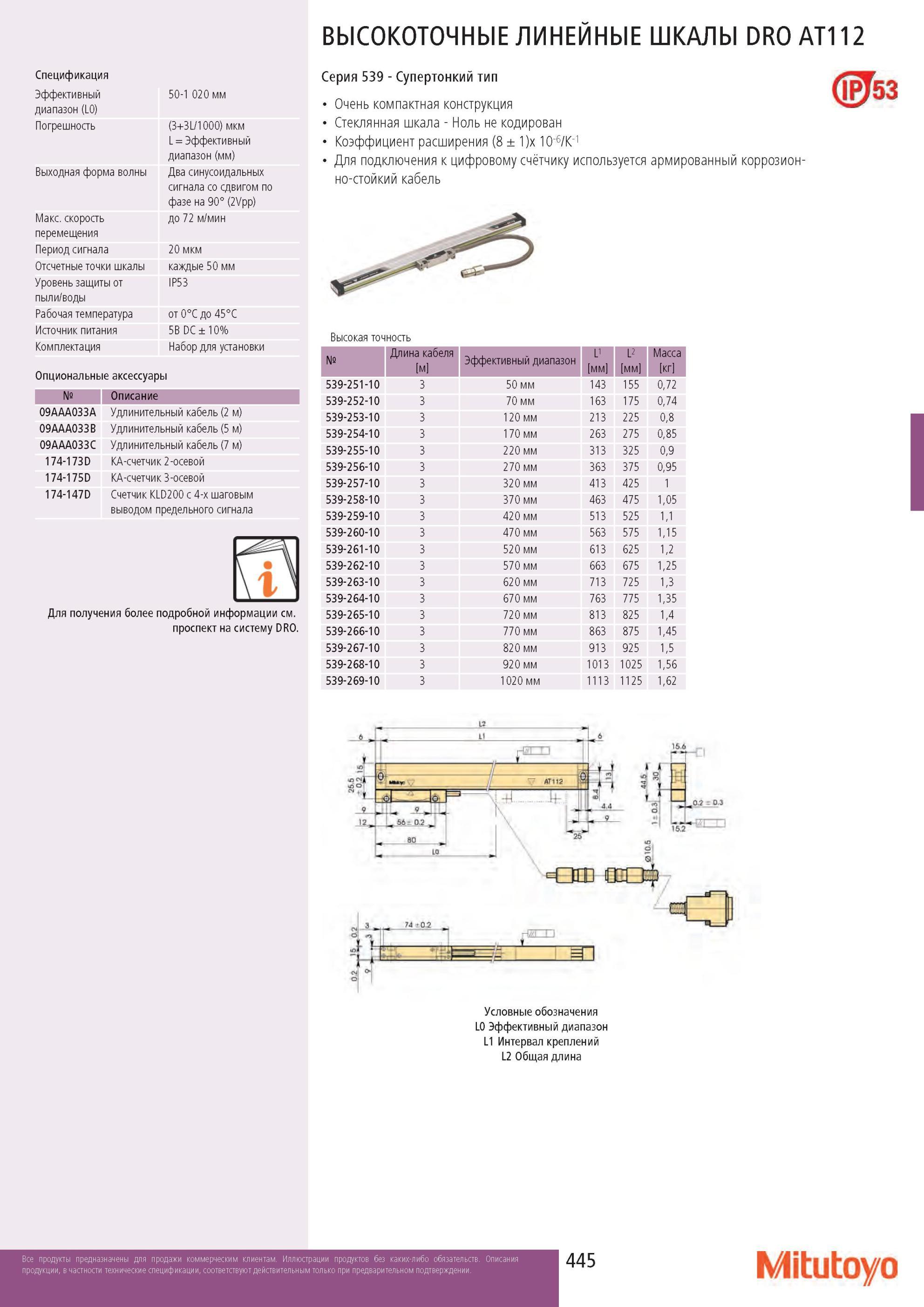

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo DRO AT112 Спецификация Эффективный диапазон (L0) Погрешность Выходная форма волны Макс скорость перемещения Период сиг

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo DRO AT112 Спецификация Эффективный диапазон (L0) Погрешность Выходная форма волны Макс. скорость перемещения Период сигнала Отсчетные точки шкалы Уровень защиты от пыли/воды Рабочая температура Источник питания Комплектация Опциональные аксессуары 50-1 020 мм (3+3L/1000) мкм L = Эффективный диапазон (мм) Два синусоидальных сигнала со сдвигом по фазе на 90° (2Vpp) до 72 м/мин 20 мкм каждые 50 мм IP53 от 0°C до 45°C 5В DC ± 10% Набор для установки Номер Описание 09AAA033A Удлинительный кабель (2 м) 09AAA033B Удлинительный кабель (5 м) 09AAA033C Удлинительный кабель (7 м) 174-173D KA-счетчик 2-осевой 174-175D KA-счетчик 3-осевой 174-147D Счетчик KLD200 с 4-х шаговым выводом предельного сигнала Для получения более подробной информации см. проспект на систему DRO. Серия 539 - Супертонкий тип Очень компактная конструкция Стеклянная шкала - Ноль не кодирован Коэффициент расширения (8 ± 1)x 10-6/K-1 Для подключения к цифровому счётчику используется армированный коррозионно-стойкий кабель (jgT53 Высокая точность Номер Длина кабеля [м] Эффективный диапазон L1 [мм] L2 [мм] Масса [кг] 539-251-10 3 50 мм 143 155 0,72 539-252-10 3 70 мм 163 175 0,74 539-253-10 3 120 мм 213 225 0,8 539-254-10 3 170 мм 263 275 0,85 539-255-10 3 220 мм 313 325 0,9 539-256-10 3 270 мм 363 375 0,95 539-257-10 3 320 мм 413 425 1 539-258-10 3 370 мм 463 475 1,05 539-259-10 3 420 мм 513 525 1,1 539-260-10 3 470 мм 563 575 1,15 539-261-10 3 520 мм 613 625 1,2 539-262-10 3 570 мм 663 675 1,25 539-263-10 3 620 мм 713 725 1,3 539-264-10 3 670 мм 763 775 1,35 539-265-10 3 720 мм 813 825 1,4 539-266-10 3 770 мм 863 875 1,45 539-267-10 3 820 мм 913 925 1,5 539-268-10 3 920 мм 1013 1025 1,56 539-269-10 3 1 020 мм 1113 1125 1,62 ид г сОШ зИ -02 V- rWU 1 m 1 1 1 =1 1 Условные обозначения L0 Эффективный диапазон L1 Интервал креплений L2 Общая длина Mitutoyo
