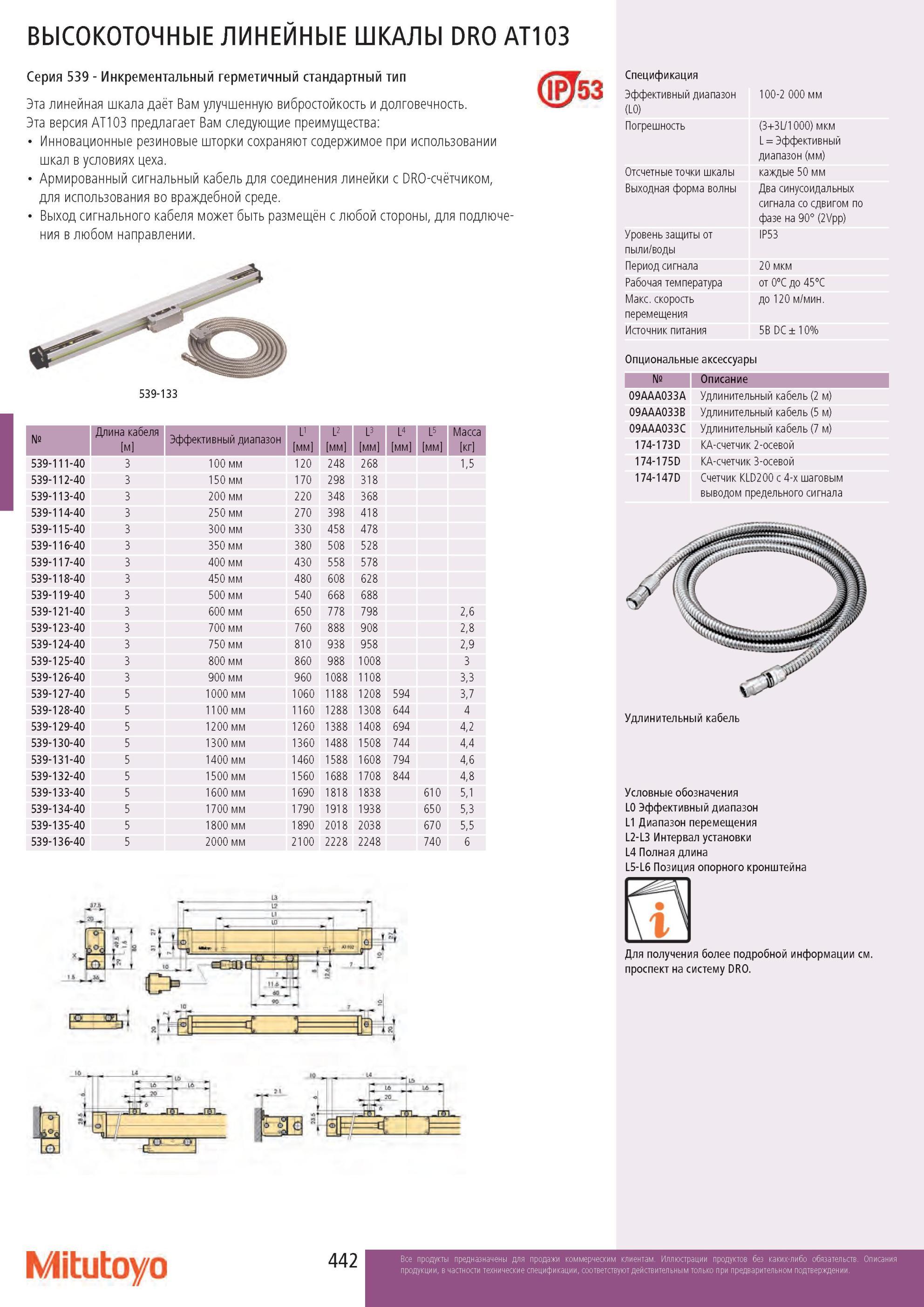

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo DRO AT103 Серия 539 Инкрементальный герметичный стандартный тип Эта линейная шкала даёт Вам улучшенную вибростойкость

ВЫСОКОТОЧНЫЕ ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo DRO AT103 Серия 539 Инкрементальный герметичный стандартный тип Эта линейная шкала даёт Вам улучшенную вибростойкость и долговечность. Эта версия AT103 предлагает Вам следующие преимущества Инновационные резиновые шторки сохраняют содержимое при использовании шкал в условиях цеха. Армированный сигнальный кабель для соединения линейки с DRO-счётчиком, для использования во враждебной среде. Выход сигнального кабеля может быть размещён с любой стороны, для подлюче-ния в любом направлении. Номер Длина кабеля [м] Эффективный диапазон L1 [мм] L2 [мм] L3 [мм] L4 [мм] L5 [мм] Масса [кг] 539-111-40 3 100 мм 120 248 268 1,5 539-112-40 3 150 мм 170 298 318 539-113-40 3 200 мм 220 348 368 539-114-40 3 250 мм 270 398 418 539-115-40 3 300 мм 330 458 478 539-116-40 3 350 мм 380 508 528 539-117-40 3 400 мм 430 558 578 539-118-40 3 450 мм 480 608 628 539-119-40 3 500 мм 540 668 688 539-121-40 3 600 мм 650 778 798 2,6 539-123-40 3 700 мм 760 888 908 2,8 539-124-40 3 750 мм 810 938 958 2,9 539-125-40 3 800 мм 860 988 1008 3 539-126-40 3 900 мм 960 1088 1108 3,3 539-127-40 5 1000 мм 1060 1188 1208 594 3,7 539-128-40 5 1100 мм 1160 1288 1308 644 4 539-129-40 5 1200 мм 1260 1388 1408 694 4,2 539-130-40 5 1300 мм 1360 1488 1508 744 4,4 539-131-40 5 1400 мм 1460 1588 1608 794 4,6 539-132-40 5 1500 мм 1560 1688 1708 844 4,8 539-133-40 5 1600 мм 1690 1818 1838 610 5,1 539-134-40 5 1700 мм 1790 1918 1938 650 5,3 539-135-40 5 1800 мм 1890 2018 2038 670 5,5 539-136-40 5 2000 мм 2100 2228 2248 740 6 Спецификация Эффективный диапазон (L0) Погрешность Отсчетные точки шкалы Выходная форма волны Уровень защиты от пыли/воды Период сигнала Рабочая температура Макс. скорость перемещения Источник питания Опциональные аксессуары 100-2 000 мм (3+3L/1000) мкм L = Эффективный диапазон (мм) каждые 50 мм Два синусоидальных сигнала со сдвигом по фазе на 90° (2Vpp) IP53 20 мкм от 0°C до 45°C до 120 м/мин. 5В DC± 10% Номер Описание 09AAA033A Удлинительный кабель (2 м) 09AAA033B Удлинительный кабель (5 м) 09AAA033C Удлинительный кабель (7 м) 174-173D KA-счетчик 2-осевой 174-175D KA-счетчик 3-осевой 174-147D Счетчик KLD200 с 4-х шаговым выводом предельного сигнала Удлинительный кабель Условные обозначения L0 Эффективный диапазон L1 Диапазон перемещения L2-L3 Интервал установки L4 Полная длина L5-L6 Позиция опорного кронштейна Для получения более подробной информации см. проспект на систему DRO. Mitutoyo
