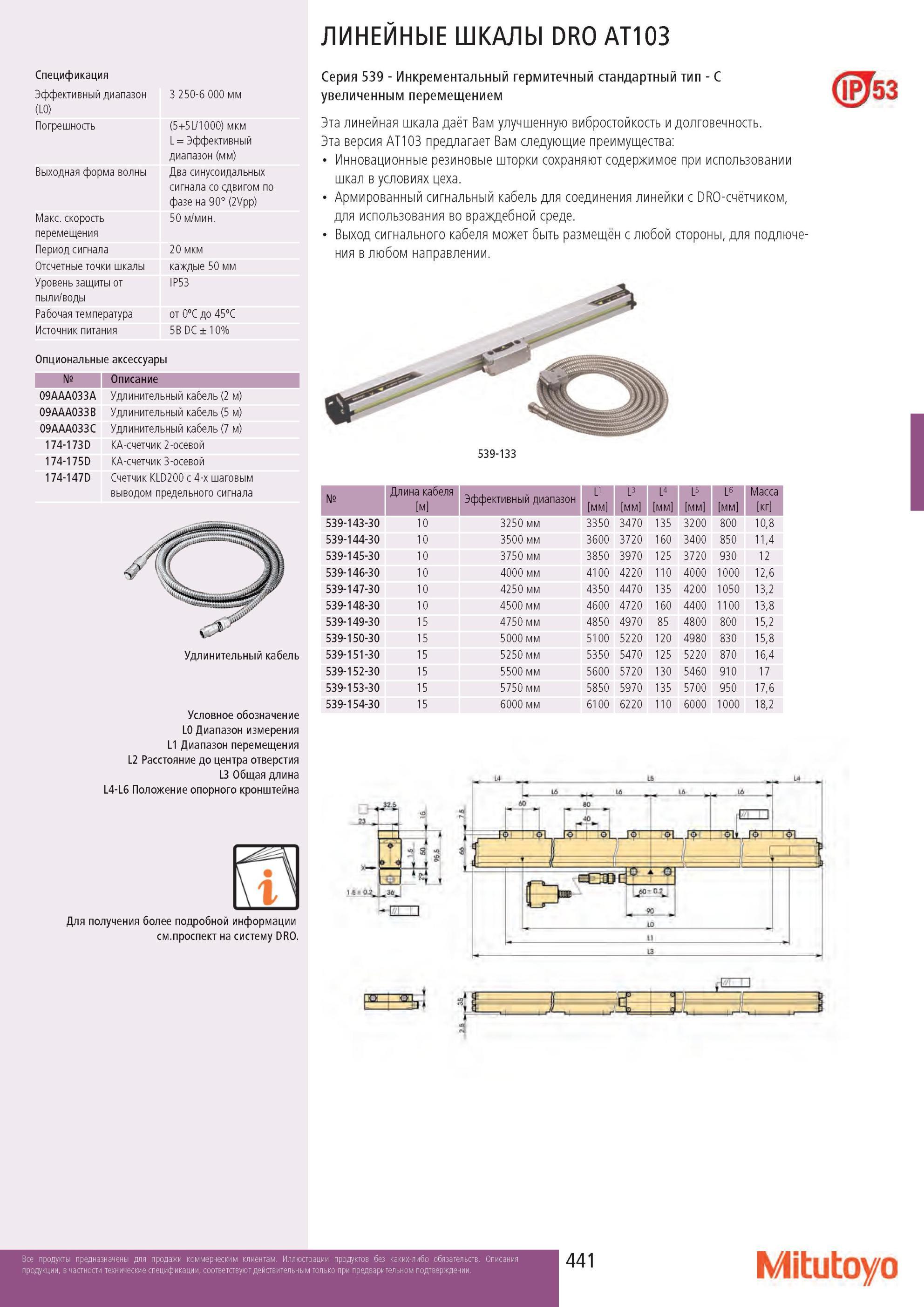

ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo DRO AT103 Спецификация Эффективный диапазон (L0) Погрешность Выходная форма волны Макс. скорость перемещения Период сигнала Отсчетные точки шкалы Уровень защиты от пыли/воды Рабочая температура Источник питания Опциональные аксессуары 3 250-6 000 мм (5+5L/1000) мкм L = Эффективный диапазон (мм) Два синусоидальных сигнала со сдвигом по фазе на 90° (2Vpp) 50 м/мин. 20 мкм каждые 50 мм IP53 от 0°C до 45°C 5В DC± 10% Номер Описание 09AAA033A Удлинительный кабель (2 м) 09AAA033B Удлинительный кабель (5 м) 09AAA033C Удлинительный кабель (7 м) 174-173D KA-счетчик 2-осевой 174-175D KA-счетчик 3-осевой 174-147D Счетчик KLD200 с 4-х шаговым выводом предельного сигнала Удлинительный кабель Условное обозначение L0 Диапазон измерения L1 Диапазон перемещения L2 Расстояние до центра отверстия L3 Общая длина L4-L6 Положение опорного кронштейна Для получения более подробной информации см.проспект на систему DRO. Серия 539 - Инкрементальный гермитечный стандартный тип - С увеличенным перемещением Эта линейная шкала даёт Вам улучшенную вибростойкость и долговечность. Эта версия AT103 предлагает Вам следующие преимущества Инновационные резиновые шторки сохраняют содержимое при использовании шкал в условиях цеха. Армированный сигнальный кабель для соединения линейки с DRO-счётчиком, для использования во враждебной среде. Выход сигнального кабеля может быть размещён с любой стороны, для подлюче-ния в любом направлении. (jgT53 539-133 Номер Длина кабеля [м] Эффективный диапазон L1 [мм] L3 [мм] L4 [мм] L5 [мм] L6 [мм] Масса [кг] 539-143-30 10 3250 мм 3350 3470 135 3200 800 10,8 539-144-30 10 3500 мм 3600 3720 160 3400 850 11,4 539-145-30 10 3750 мм 3850 3970 125 3720 930 12 539-146-30 10 4000 мм 4100 4220 110 4000 1000 12,6 539-147-30 10 4250 мм 4350 4470 135 4200 1050 13,2 539-148-30 10 4500 мм 4600 4720 160 4400 1100 13,8 539-149-30 15 4750 мм 4850 4970 85 4800 800 15,2 539-150-30 15 5000 мм 5100 5220 120 4980 830 15,8 539-151-30 15 5250 мм 5350 5470 125 5220 870 16,4 539-152-30 15 5500 мм 5600 5720 130 5460 910 17 539-153-30 15 5750 мм 5850 5970 135 5700 950 17,6 539-154-30 15 6000 мм 6100 6220 110 6000 1000 18,2 441 Mitutoyo
