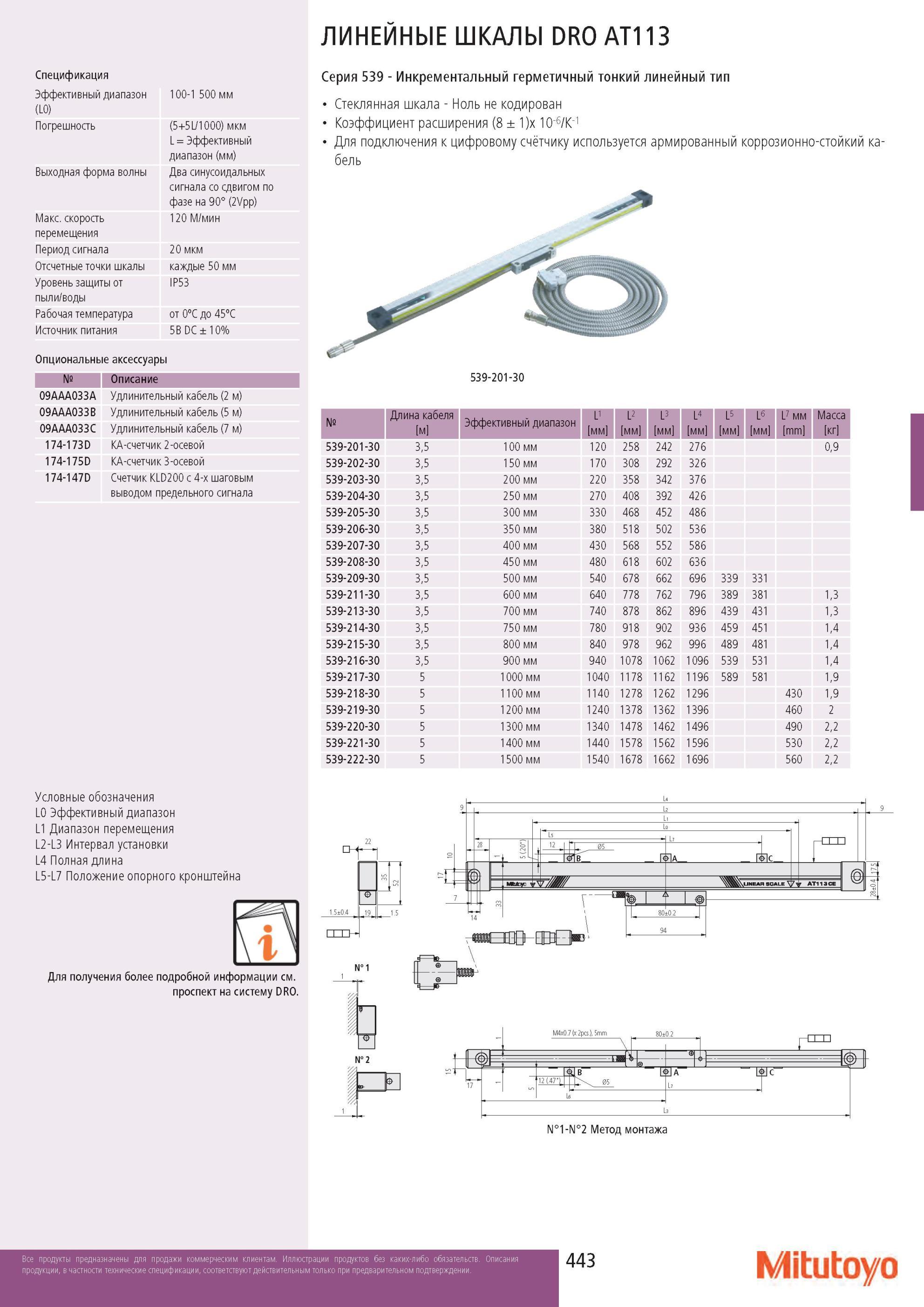

ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo DRO AT113 Спецификация Эффективный диапазон (L0) Погрешность Выходная форма волны Макс скорость перемещения Период сигнала Отсчетны

ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo DRO AT113 Спецификация Эффективный диапазон (L0) Погрешность Выходная форма волны Макс. скорость перемещения Период сигнала Отсчетные точки шкалы Уровень защиты от пыли/воды Рабочая температура Источник питания Опциональные аксессуары 100-1 500 мм (5+5L/1000) мкм L = Эффективный диапазон (мм) Два синусоидальных сигнала со сдвигом по фазе на 90° (2Vpp) 120 M/мин 20 мкм каждые 50 мм IP53 от 0°C до 45°C 5В DC± 10% Номер Описание 09AAA033A Удлинительный кабель (2 м) 09AAA033B Удлинительный кабель (5 м) 09AAA033C Удлинительный кабель (7 м) 174-173D KA-счетчик 2-осевой 174-175D KA-счетчик 3-осевой 174-147D Счетчик KLD200 с 4-х шаговым выводом предельного сигнала Серия 539 - Инкрементальный герметичный тонкий линейный тип Стеклянная шкала - Ноль не кодирован Коэффициент расширения (8 ± 1)x 10-6/K-1 Для подключения к цифровому счётчику используется армированный коррозионно-стойкий кабель 539-201-30 Номер Длина кабеля [м] Эффективный диапазон L1 [мм] L2 [мм] L3 [мм] L4 [мм] L5 [мм] L6 [мм] L7 мм [mm] Масса [кг] 539-201-30 3,5 100 мм 120 258 242 276 0,9 539-202-30 3,5 150 мм 170 308 292 326 539-203-30 3,5 200 мм 220 358 342 376 539-204-30 3,5 250 мм 270 408 392 426 539-205-30 3,5 300 мм 330 468 452 486 539-206-30 3,5 350 мм 380 518 502 536 539-207-30 3,5 400 мм 430 568 552 586 539-208-30 3,5 450 мм 480 618 602 636 539-209-30 3,5 500 мм 540 678 662 696 339 331 539-211-30 3,5 600 мм 640 778 762 796 389 381 1,3 539-213-30 3,5 700 мм 740 878 862 896 439 431 1,3 539-214-30 3,5 750 мм 780 918 902 936 459 451 1,4 539-215-30 3,5 800 мм 840 978 962 996 489 481 1,4 539-216-30 3,5 900 мм 940 1078 1062 1096 539 531 1,4 539-217-30 5 1000 мм 1040 1178 1162 1196 589 581 1,9 539-218-30 5 1100 мм 1140 1278 1262 1296 430 1,9 539-219-30 5 1 200 мм 1240 1378 1362 1396 460 2 539-220-30 5 1300 мм 1340 1478 1462 1496 490 2,2 539-221-30 5 1400 мм 1440 1578 1562 1596 530 2,2 539-222-30 5 1500 мм 1540 1678 1662 1696 560 2,2 Условные обозначения L0 Эффективный диапазон L1 Диапазон перемещения L2-L3 Интервал установки L4 Полная длина L5-L7 Положение опорного кронштейна Для получения более подробной информации см. проспект на систему DRO. i' 1.5±0 .4 19 1.5 1111N°1-N°2 Метод монтажа 443 Mitutoyo 22 N° 1 N° 2 28±0.417 5
