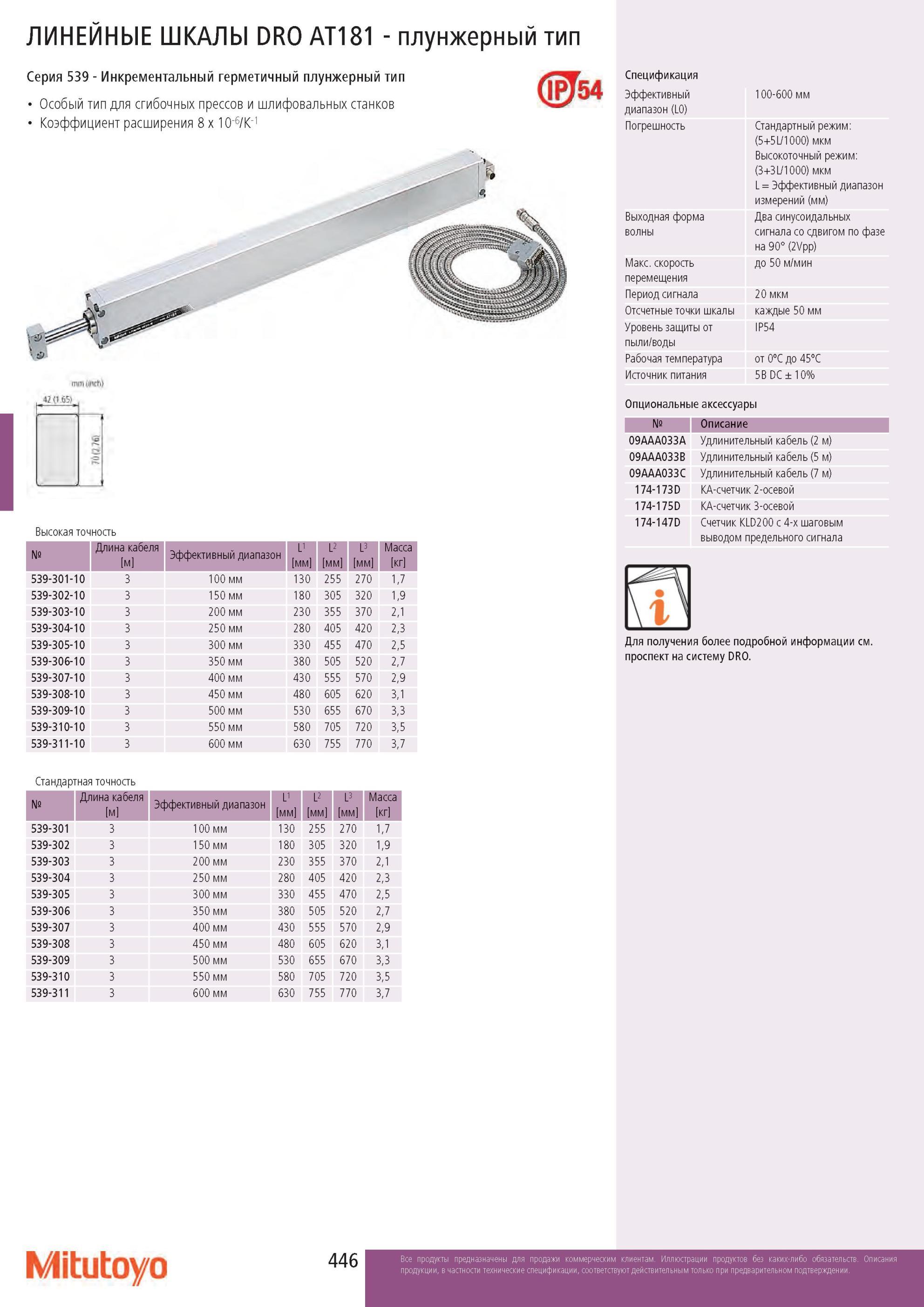

ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo DRO AT181 плунжерный тип Серия 539 Инкрементальный герметичный плунжерный тип Особый тип для сгибочных прессов и шлифовальных станк

ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo DRO AT181 плунжерный тип Серия 539 Инкрементальный герметичный плунжерный тип Особый тип для сгибочных прессов и шлифовальных станков Коэффициент расширения 8 x 10-6/K-1 (j 54 <2 О 65) Высокая точность Номер Длина кабеля [м] Эффективный диапазон L1 [мм] L2 [мм] L3 [мм] Масса [кг] 539-301-10 3 100 мм 130 255 270 1,7 539-302-10 3 150 мм 180 305 320 1,9 539-303-10 3 200 мм 230 355 370 2,1 539-304-10 3 250 мм 280 405 420 2,3 539-305-10 3 300 мм 330 455 470 2,5 539-306-10 3 350 мм 380 505 520 2,7 539-307-10 3 400 мм 430 555 570 2,9 539-308-10 3 450 мм 480 605 620 3,1 539-309-10 3 500 мм 530 655 670 3,3 539-310-10 3 550 мм 580 705 720 3,5 539-311-10 3 600 мм 630 755 770 3,7 Спецификация Эффективный диапазон (L0) Погрешность Выходная форма волны Макс. скорость перемещения Период сигнала Отсчетные точки шкалы Уровень защиты от пыли/воды Рабочая температура Источник питания 100-600 мм Стандартный режим (5+5L/1000) мкм Высокоточный режим (3+3L/1000) мкм L = Эффективный диапазон измерений (мм) Два синусоидальных сигнала со сдвигом по фазе на 90° (2Vpp) до 50 м/мин 20 мкм каждые 50 мм IP54 от 0°C до 45°C 5В DC± 10% Опциональные аксессуары Номер Описание 09AAA033A Удлинительный кабель (2 м) 09AAA033B Удлинительный кабель (5 м) 09AAA033C Удлинительный кабель (7 м) 174-173D KA-счетчик 2-осевой 174-175D KA-счетчик 3-осевой 174-147D Счетчик KLD200 с 4-х шаговым выводом предельного сигнала Для получения более подробной информации см. проспект на систему DRO. Стандартная точность Номер Длина кабеля [м] Эффективный диапазон L1 [мм] L2 [мм] L3 [мм] Масса [кг] 539-301 3 100 мм 130 255 270 1,7 539-302 3 150 мм 180 305 320 1,9 539-303 3 200 мм 230 355 370 2,1 539-304 3 250 мм 280 405 420 2,3 539-305 3 300 мм 330 455 470 2,5 539-306 3 350 мм 380 505 520 2,7 539-307 3 400 мм 430 555 570 2,9 539-308 3 450 мм 480 605 620 3,1 539-309 3 500 мм 530 655 670 3,3 539-310 3 550 мм 580 705 720 3,5 539-311 3 600 мм 630 755 770 3,7 Mitutoyo
