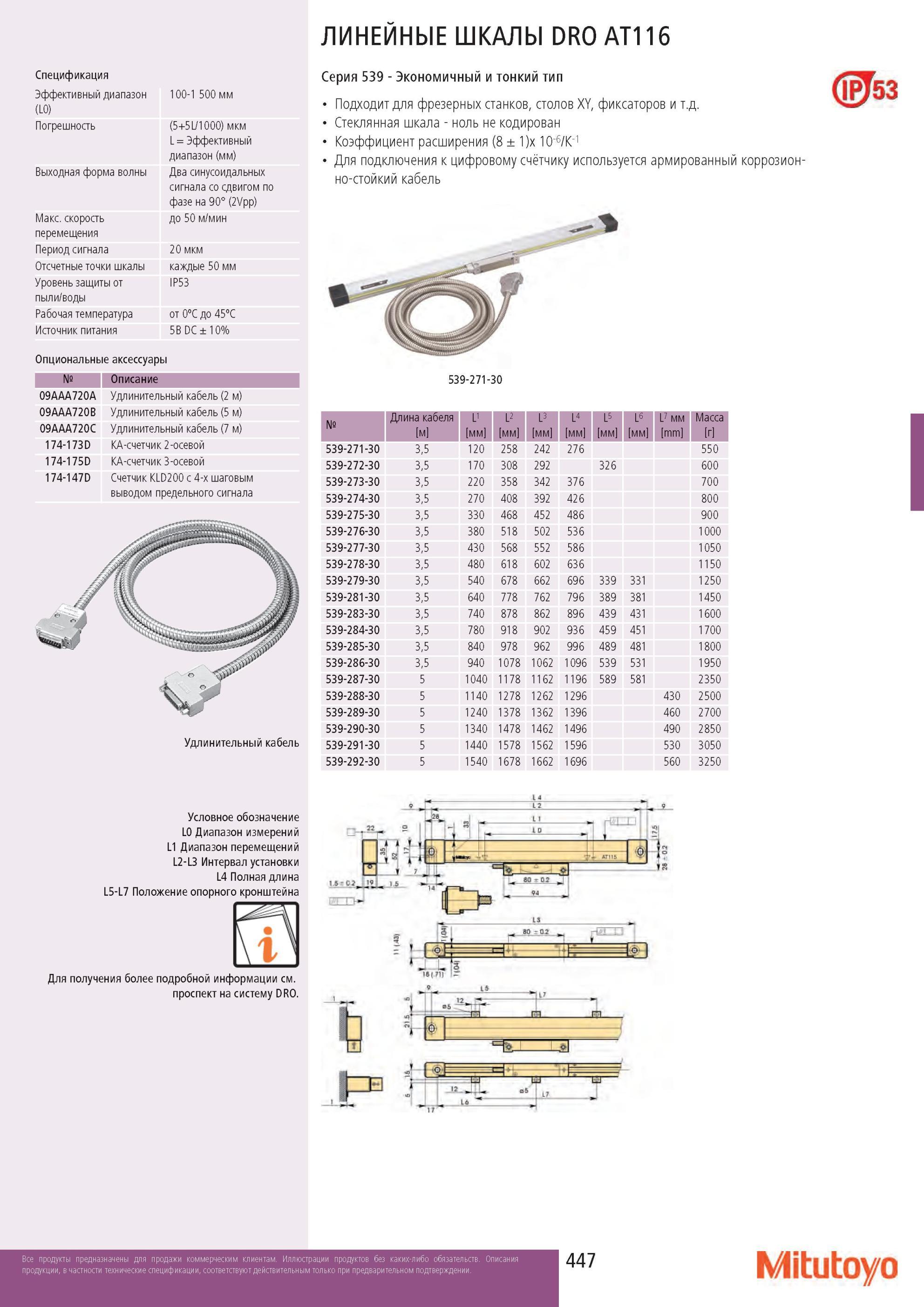

ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo DRO AT116 Спецификация Эффективный диапазон (L0) Погрешность Выходная форма волны Макс скорость перемещения Период сигнала Отсчетны

ЛИНЕЙНЫЕ ШКАЛЫ Mitutoyo DRO AT116 Спецификация Эффективный диапазон (L0) Погрешность Выходная форма волны Макс. скорость перемещения Период сигнала Отсчетные точки шкалы Уровень защиты от пыли/воды Рабочая температура Источник питания Опциональные аксессуары 100-1 500 мм (5+5L/1000) мкм L = Эффективный диапазон (мм) Два синусоидальных сигнала со сдвигом по фазе на 90° (2Vpp) до 50 м/мин 20 мкм каждые 50 мм IP53 от 0°C до 45°C 5В DC± 10% Номер Описание 09AAA720A Удлинительный кабель (2 м) 09AAA720B Удлинительный кабель (5 м) 09AAA720C Удлинительный кабель (7 м) 174-173D KA-счетчик 2-осевой 174-175D KA-счетчик 3-осевой 174-147D Счетчик KLD200 с 4-х шаговым выводом предельного сигнала Серия 539 - Экономичный и тонкий тип Подходит для фрезерных станков, столов XY, фиксаторов и т.д. Стеклянная шкала - ноль не кодирован Коэффициент расширения (8 ± 1)x 10-6/K-1 Для подключения к цифровому счётчику используется армированный коррозионно-стойкий кабель (jgT53 539-271-30 Удлинительный кабель Номер Длина кабеля [м] L1 [мм] L2 [мм] L3 [мм] L4 [мм] L5 [мм] L6 [мм] L7 мм [mm] Масса [г] 539-271-30 3,5 120 258 242 276 550 539-272-30 3,5 170 308 292 326 600 539-273-30 3,5 220 358 342 376 700 539-274-30 3,5 270 408 392 426 800 539-275-30 3,5 330 468 452 486 900 539-276-30 3,5 380 518 502 536 1000 539-277-30 3,5 430 568 552 586 1050 539-278-30 3,5 480 618 602 636 1150 539-279-30 3,5 540 678 662 696 339 331 1250 539-281-30 3,5 640 778 762 796 389 381 1450 539-283-30 3,5 740 878 862 896 439 431 1600 539-284-30 3,5 780 918 902 936 459 451 1700 539-285-30 3,5 840 978 962 996 489 481 1800 539-286-30 3,5 940 1078 1062 1096 539 531 1950 539-287-30 5 1040 1178 1162 1196 589 581 2350 539-288-30 5 1140 1278 1262 1296 430 2500 539-289-30 5 1240 1378 1362 1396 460 2700 539-290-30 5 1340 1478 1462 1496 490 2850 539-291-30 5 1440 1578 1562 1596 530 3050 539-292-30 5 1540 1678 1662 1696 560 3250 Условное обозначение L0 Диапазон измерений L1 Диапазон перемещений L2-L3 Интервал установки L4 Полная длина L5-L7 Положение опорного кронштейна Для получения более подробной информации см. проспект на систему DRO. О fin 12 10 р 1. - 1 овеэ во - 02 и у IS 3 во г 02 г-l /— 4 4 - 1Ц7Ц 1Г П- 447 Mitutoyo
