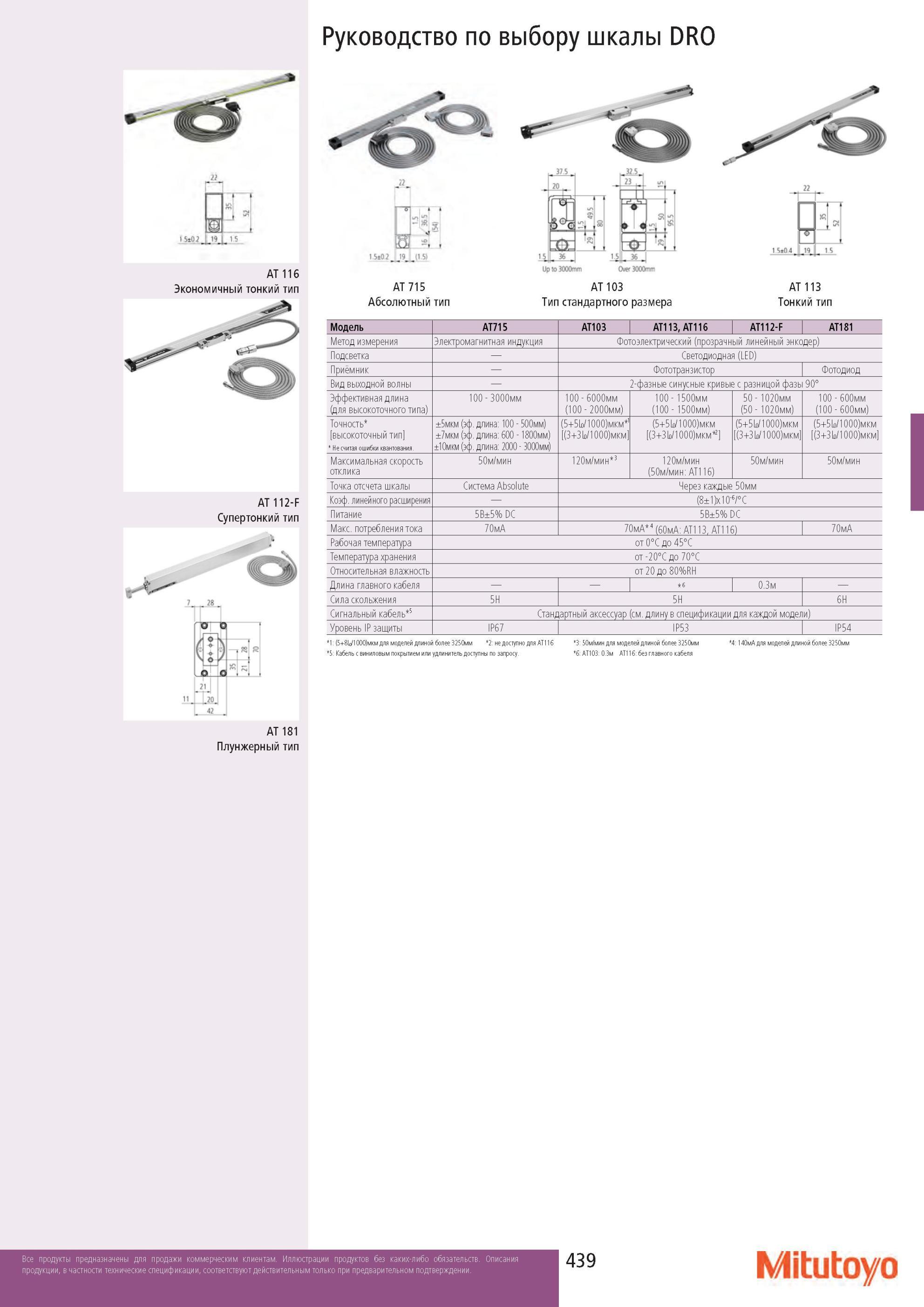

Руководство по выбору шкалы Mitutoyo DRO AT 116 Экономичный тонкий тип AT 112-F Супертонкий тип AT 181 Плунжерный тип Абсолютный тип AT 103 Тип стандартного размера AT 113 Тонкий тип Модель AT715 AT103 AT113, AT116 AT112-F AT181 Метод измерения Электромагнитная индукция Фотоэлектрический (прозрачный линейный энкодер) Подсветка Светодиодная (LED) Приёмник Фототранзистор Фотодиод Вид выходной волны 2-фазные синусные кривые с разницой фазы 90° Эффективная длина (для высокоточного типа) 100 - 3000мм 100 - 6000мм (100 - 2000мм) 100 - 1500мм (100 - 1500мм) 50 - 1020мм (50 - 1020мм) 100 - 600мм (100 - 600мм) Точность [высокоточный тип] Не считая ошибки квантования. ±5мкм (эф. длина 100 - 500мм) ±7мкм (эф. длина 600 - 1800мм) ±10мкм (эф. длина 2000 - 3000мм) (5+5Ь/1000)мкм [(3+3Ь/1000)мкм] (5+5[lЛ000)мкм [(3+3Ь/1000)мкм 2] (5+5[lЛlll)мкм [(3+3[/1Ш)мкм] (5+5[0/1Ш)мкм [(3+3Ь/1Ш)мкм] Максимальная скорость отклика 50м/мин 120м/мин 3 120м/мин (50м/мин AT116) 50м/мин 50м/мин Точка отсчета шкалы Система Absolute Через каждые 50мм Коэф. линейного расширения (8±1)x10-6/°C Питание 5В±5% DC 5В±5% DC Макс. потребления тока 70мА 70мА 4 (60мА AT113, AT116) 70мА Рабочая температура от 0°C до 45°C Температура хранения от -20°C до 70°C Относительная влажность от 20 до 80%RH Длина главного кабеля 6 0.3м Сила скольжения 5Н 5Н 6Н Сигнальный кабель 5 Стандартный аксессуар (см. длину в спецификации для каждой модели) Уровень IP защиты IP67 IP53 IP54 1 (5+8[с/1000)мш для моделей длиной более 3250мм 2 не доступно для AT116 5 Кабель с виниловым покрытием или удлинитель доступны по запросу. 3 50м/мин для моделей длиной более 3250мм 6 AT103 0.3м AT116 без главного кабеля 140мА для моделей длиной более 3250мм 439 Mitutoyo
