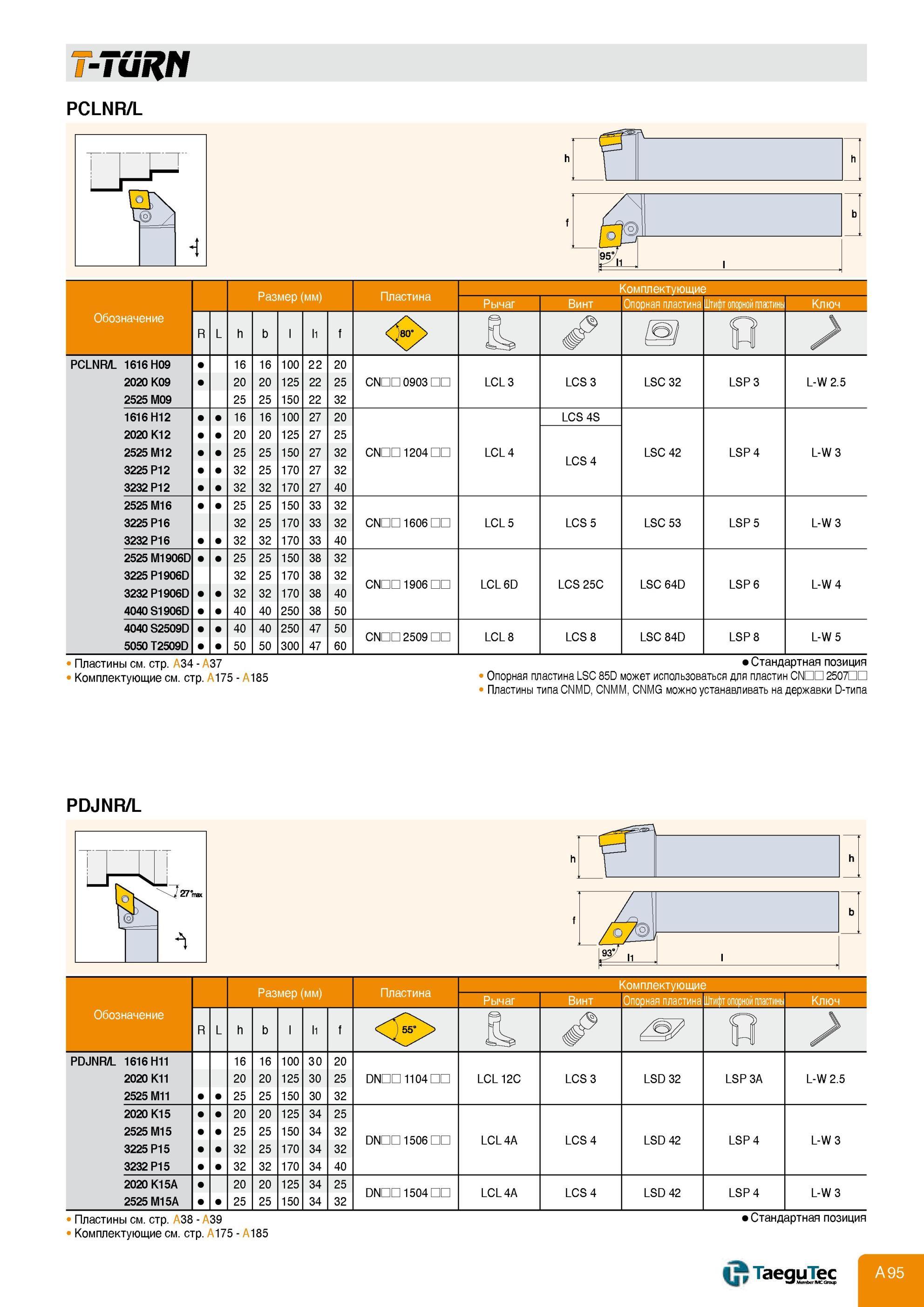

Токарные державки Taegutec со сменными многогранными режущими пластинами для наружного точения Крепление СРП за отверстие снизу Обозначение Размеры профил

Токарные державки Taegutec со сменными многогранными режущими пластинами для наружного точения Крепление СРП за отверстие снизу Обозначение Размеры профильное продо TURN PCLNR/L h Размер (мм) Пластина Комплектующие Рычаг Винт Опорная пластина Штифт опорной пластины Ключ Обозначение R L h b l1 f8и g 0 PCLNR/L 1616 H09 2020 K09 2525 M09 16 20 25 16 20 25 100 125 150 22 22 22 20 25 32 CND 0903 LCL 3 LCS 3 LSC 32 LSP 3 L-W 2.5 1616 H12 2020 K12 2525 M12 3225 P12 3232 P12 16 20 25 32 32 16 20 25 25 32 100 125 150 170 170 27 27 27 27 27 20 25 32 32 40 CND 1204 LCL 4 LCS 4S LCS 4 LSC 42 LSP 4 L-W 3 2525 M16 3225 P16 3232 P16 25 32 32 25 25 32 150 170 170 33 33 33 32 32 40 CND 1606 LCL 5 LCS 5 LSC 53 LSP 5 L-W 3 2525 M1906D 3225 P1906D 3232 P1906D 4040 S1906D 25 32 32 40 25 25 32 40 150 170 170 250 38 38 38 38 32 32 40 50 CND 1906 LCL 6D LCS 25C LSC 64D LSP 6 L-W 4 4040 S2509D 5050 T2509D 40 50 40 50 250 300 47 47 50 60 CND 2509 LCL 8 LCS 8 LSC 84D LSP 8 L-W 5 Пластины см. стр. A34 - A37 Стандартная позиция Комплектующие см. стр. 175 - 185 Опорная пластина LSC 85D может использоваться для пластин CND 2507П Пластины типа CNMD, CNMM, CNMG можно устанавливать на державки D-типа PDJNR/L /Vpfei b W и I Раз мер ( мм) Пластина Комплектующие Рычаг Винт Опорная пластина Штифт опорной пластины Ключ Обозначение R L h b l1 fs& ШР 0 PDJNR/L 1616 H11 16 16 100 30 20 2020 K11 20 20 125 30 25 DND 1104 LCL 12C LCS 3 LSD 32 LSP 3A L-W 2.5 2525 M11 25 25 150 30 32 2020 K15 20 20 125 34 25 2525 M15 25 25 150 34 32 DND 1506 LCL 4A LCS 4 LSD 42 LSP 4 L-W 3 3225 P15 32 25 170 34 32 3232 P15 32 32 170 34 40 2020 K15A 2525 M15A 20 25 20 25 125 150 34 34 25 32 DND 1504 LCL 4A LCS 4 LSD 42 LSP 4 L-W 3 Пластины см. стр. A38 - A39 Комплектующие см. стр. A175 - A185 Стандартная позиция TaeguTec VJ 0 Member IMC 95
