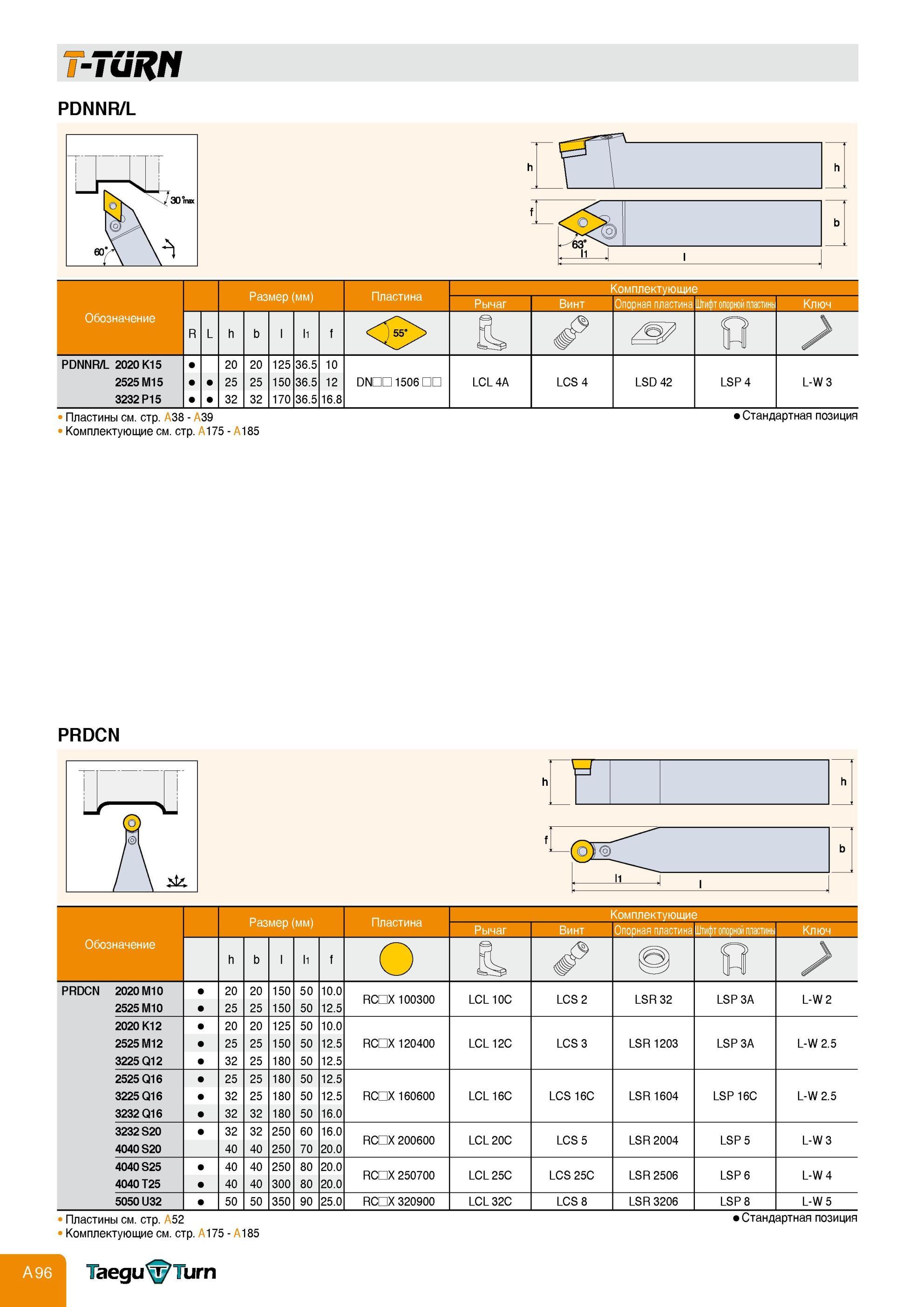

Резцы сборные Taegutec со сменными многогранными режущими пластинами для наружного точения Крепление СРП за отверстие снизу Обозначение Размеры PDNNR/L 2020 TURN PDNNR/L Размер (мм) Пластина Комплектующие Рычаг Винт Опорная пластина Штифт опорной пластины Ключ R L h b l1 fgIs 0 PDNNR/L 2020 K15 2525M15 3232 P15 20 25 32 20 25 32 125 150 170 36.5 36.5 36.5 10 12 16.8 DNDD 1506 LCL 4A LCS 4 LSD 42 LSP 4 L-W 3 Пластины см. стр. A38 - A39 Стандартная позиция Комплектующие см. стр. A175 - A185 PRDCN V =1 h о] лj Размер (мм) Пластина Рычаг Винт Комплектующие Опорная пластина Штифт опорной пластины Ключ h b l1 f О n 0 PRDCN 2020 M10 2525M10 20 25 20 25 150 150 50 50 10.0 12.5 RCDX 100300 LCL 10C LCS 2 LSR 32 LSP 3A L-W 2 2020 K12 2525 M12 3225Q12 20 25 32 20 25 25 125 150 180 50 50 50 10.0 12.5 12.5 RCDX 120400 LCL 12C LCS 3 LSR 1203 LSP 3A L-W 2.5 2525Q16 3225Q16 3232Q16 25 32 32 25 25 32 180 180 180 50 50 50 12.5 12.5 16.0 RCDX 160600 LCL 16C LCS 16C LSR 1604 LSP 16C L-W 2.5 3232 S20 4040 S20 32 40 32 40 250 250 60 70 16.0 20.0 RCDX 200600 LCL 20C LCS 5 LSR 2004 LSP 5 L-W 3 4040 S25 4040 T25 40 40 40 40 250 300 80 80 20.0 20.0 RCDX 250700 LCL 25C LCS 25C LSR 2506 LSP 6 L-W 4 5050 U32 50 50 350 90 25.0 RCDX 320900 LCL 32C LCS 8 LSR 3206 LSP 8 L-W 5 Пластины см. стр. A52 Комплектующие см. стр. A175 - A185 TaeguTurn Стандартная позиция
