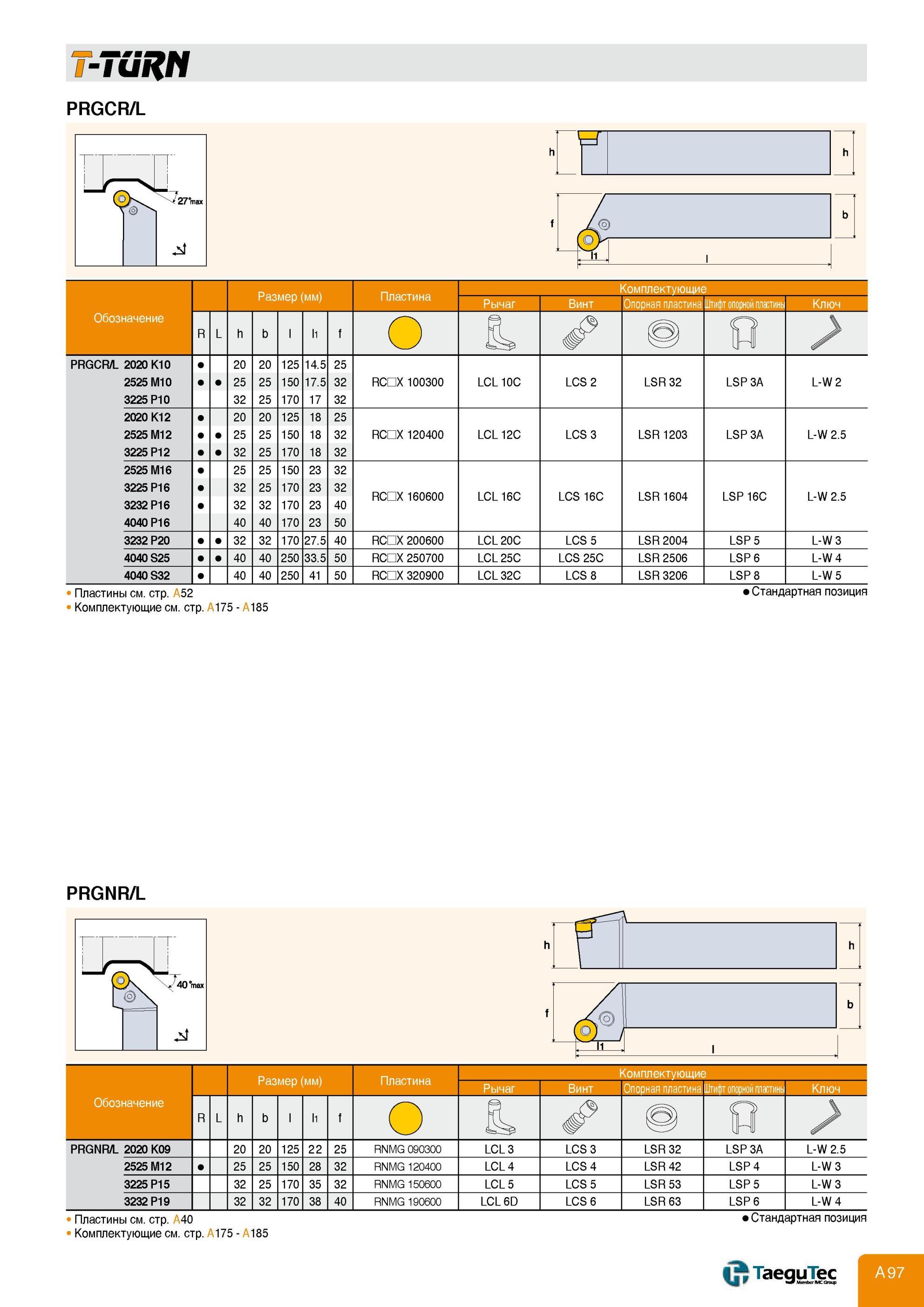

Токарные державки Taegutec со сменными многогранными режущими пластинами для наружного точения Крепление СРП за отверстие снизу Обозначение Размеры PRGCR/

Токарные державки Taegutec со сменными многогранными режущими пластинами для наружного точения Крепление СРП за отверстие снизу Обозначение Размеры PRGCR/L 2020 K10 TURN PRGCR/L O' Размер (мм) Пластина Комплектующие Рычаг Винт Опорная пластина Штифт опорной пластины Ключ Обозначение R L h b l1 f О SI (О) 0 PRGCR/L 2020 K10 2525 M10 3225 P10 20 25 32 20 25 25 125 150 170 14.5 17.5 17 25 32 32 RCDX 100300 LCL 10C LCS 2 LSR 32 LSP 3A L-W 2 2020 K12 2525 M12 3225 P12 20 25 32 20 25 25 125 150 170 18 18 18 25 32 32 RCDX 120400 LCL 12C LCS 3 LSR 1203 LSP 3A L-W 2.5 2525 M16 3225 P16 3232 P16 4040 P16 25 32 32 40 25 25 32 40 О О О О 23 23 23 23 32 32 40 50 RCDX 160600 LCL 16C LCS 16C LSR 1604 LSP 16C L-W 2.5 3232 P20 32 32 170 27.5 40 RCDX 200600 LCL 20C LCS 5 LSR 2004 LSP 5 L-W 3 4040 S25 40 40 250 33.5 50 RCDX 250700 LCL 25C LCS 25C LSR 2506 LSP 6 L-W 4 4040 S32 40 40 250 41 50 RCDX 320900 LCL 32C LCS 8 LSR 3206 LSP 8 L-W 5 Пластины см. стр. A52 Комплектующие см. стр. A175 - A185 Стандартная позиция PRGNR/L X ко) / 1 и Раз мер ( мм) Пластина Комплектующие Рычаг Винт Опорная пластина Штифт опорной пластины Ключ Обозначение R L h b l1 f О L & 0 PRGNR/L 2020 K09 20 20 125 22 25 RNMG 090300 LCL 3 LCS 3 LSR 32 LSP 3A L-W 2.5 2525M12 25 25 150 28 32 RNMG 120400 LCL 4 LCS 4 LSR 42 LSP 4 L-W 3 3225 P15 32 25 170 35 32 RNMG 150600 LCL 5 LCS 5 LSR 53 LSP 5 L-W 3 3232 P19 32 32 170 38 40 RNMG 190600 LCL 6D LCS 6 LSR 63 LSP 6 L-W 4 Пластины см. стр. A40 Комплектующие см. стр. A175 - A185 Стандартная позиция TaeguTec 4j 0 Member IMC 97
