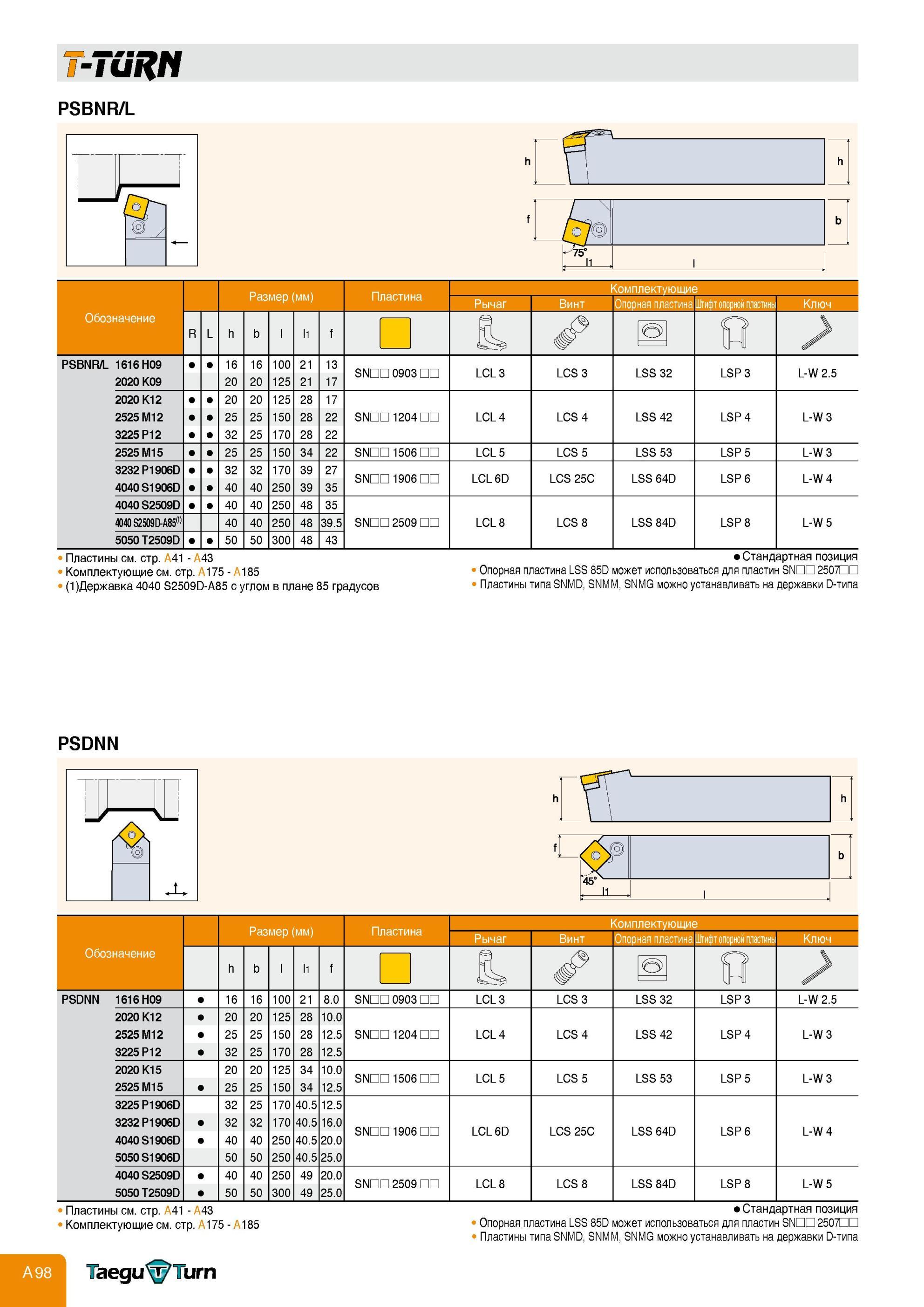

Резцы Taegutec со сменными квадратными токарными режущими пластинами для наружного точения Крепление СРП за отверстие снизу Обозначение Размеры PSBNR/L 20

Резцы Taegutec со сменными квадратными токарными режущими пластинами для наружного точения Крепление СРП за отверстие снизу Обозначение Размеры PSBNR/L 2020 K09 TuRN PSBNR/L pa ta / 75" И 1 Комплектующие Обозначение Размер (мм) Пластина Рычаг Винт Опорная пластина Штифт опорной пластинь Ключ R L h b l1 f fL О PSBNR/L 1616 H09 2020 K09 16 20 16 20 100 125 21 21 13 17 SB 0903 LCL 3 LCS 3 LSS 32 LSP 3 L-W 2.5 2020 K12 2525M12 3225P12 20 25 32 20 25 25 125 150 170 28 28 28 17 22 22 SB 1204 LCL 4 LCS 4 LSS 42 LSP 4 L-W 3 2525M15 25 25 150 34 22 SB 1506 LCL 5 LCS 5 LSS 53 LSP 5 L-W 3 3232 P1906D 4040S1906D 32 40 32 40 170 250 39 39 27 35 SB 1906 LCL 6D LCS 25C LSS 64D LSP 6 L-W 4 4040S2509D 40 40 250 48 35 SB 2509 LCL 8 LCS 8 LSS 84D LSP 8 L-W 5 4040 S2509D-A85(1) 40 40 250 48 39.5 5050 T2509D 50 50 300 48 43 Пластины см. стр. A41 - A43 Стандартная позиция Комплектующие см. стр. 175 - 185 Опорная пластина LSS 85D может использоваться для пластин SND 250Ю (1)Державка 4040 S2509D-A85 с углом в плане 85 градусов Пластины типа SNMD, SNMM, SNMG можно устанавливать на державки D-типа PSDNN Размер (мм) Пластина Комплектующие Рычаг Винт Опорная пластина Штифт опорной пластинь Ключ h b l1 f и О PSDNN 1616 H09 16 16 100 21 8.0 SB 0903 LCL 3 LCS 3 LSS 32 LSP 3 L-W 2.5 2020 K12 2525M12 3225P12 20 25 32 20 25 25 125 150 170 28 28 28 10.0 12.5 12.5 SB 1204 LCL 4 LCS 4 LSS 42 LSP 4 L-W 3 2020 K15 2525M15 20 25 20 25 125 150 34 34 10.0 12.5 SB 1506 LCL 5 LCS 5 LSS 53 LSP 5 L-W 3 3225 P1906D 3232 P1906D 4040 S1906D 5050 S1906D 32 32 40 50 25 32 40 50 170 170 250 250 40.5 40.5 40.5 40.5 12.5 16.0 20.0 25.0 SB 1906 LCL 6D LCS 25C LSS 64D LSP 6 L-W 4 4040 S2509D 5050 T2509D 40 50 40 50 250 300 49 49 20.0 25.0 SB 2509 LCL 8 LCS 8 LSS 84D LSP 8 L-W 5 Пластины см. стр. A41 - A43 Стандартная позиция Комплектующие см. стр. 175 - 185 Опорная пластина LSS 85D может использоваться для пластин SND 25СШ Пластины типа SNMD, SNMM, SNMG можно устанавливать на державки D-типа
