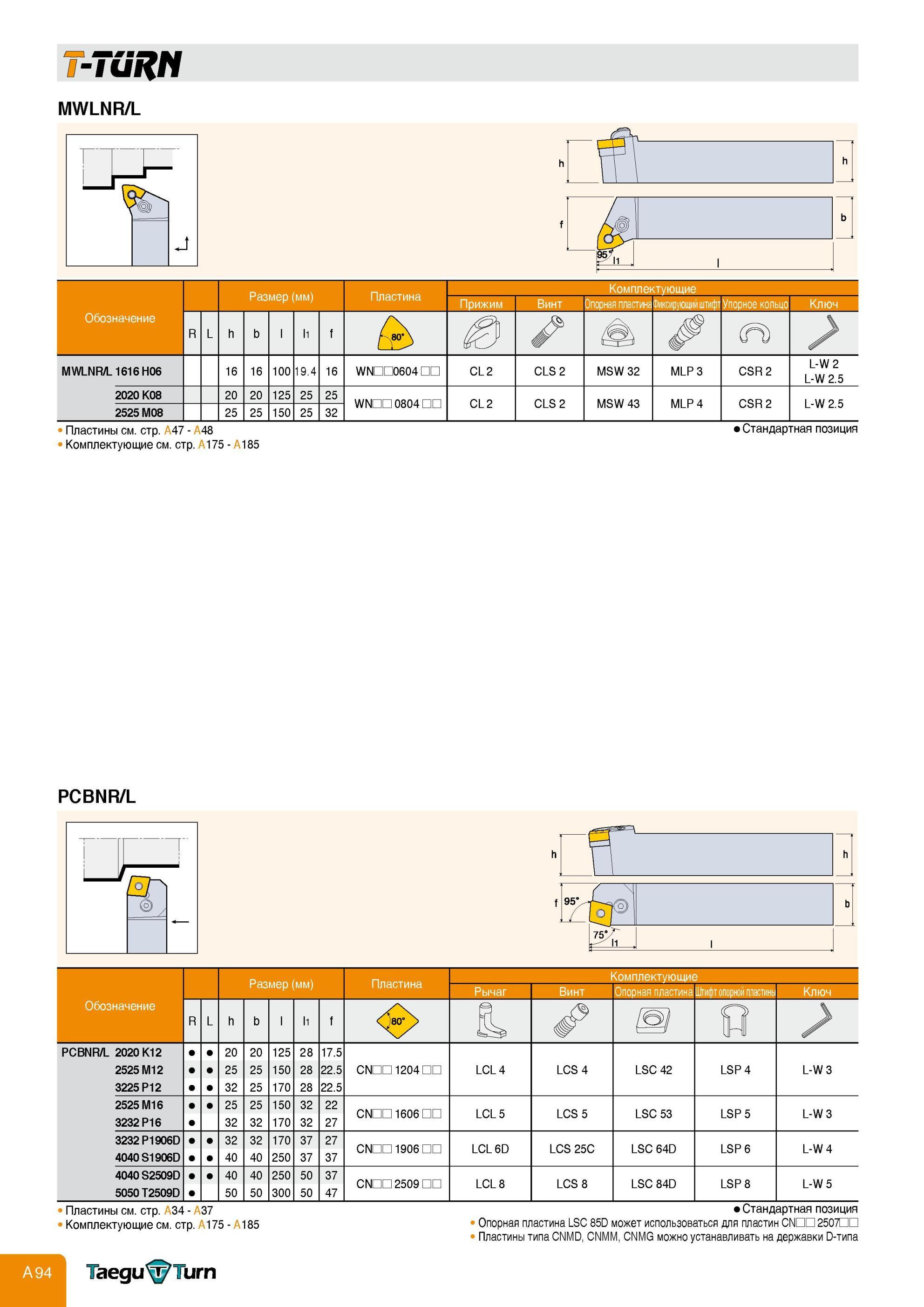

Токарные державки Taegutec со сменными многогранными режущими пластинами для наружного точения Система крепления прижимом сверху и за отверстие снизу Обозначение Ра TURN MWLNR/L Ат 1 Размер (мм) Пластина Комплектующие Прижим Винт Опорная пластинаФиксипуюший штифт Упорное кольцо Ключ Обозначение R L h b l1 f S#СП) MWLNR/L1616 H06 16 16 100 19.4 16 WE П0604 CL 2 CLS 2 MSW 32 MLP 3 CSR 2 L-W 2 L-W 2.5 2020 K08 20 20 125 25 25 WND 0804 CL 2 CLS 2 MSW 43 MLP 4 CSR 2 L-W 2.5 2525 M08 25 25 150 25 32 Пластины см. стр. A47 - A48 Комплектующие см. стр. A175 - A185 Стандартная позиция PCBNR/L Т ( - м 75 / И I Размер (мм) Пластина Комплектующие Рычаг Винт Опорная пластина Штифтппппнпй пластины Ключ Обозначение R L h b l1 f8и IS О PCBNR/L 2020 K12 2525 M12 3225P12 20 25 32 20 25 25 125 150 170 28 28 28 17.5 22.5 22.5 CND 1204 LCL 4 LCS 4 LSC 42 LSP 4 L-W 3 2525M16 3232P16 25 32 25 32 150 170 32 32 22 27 CND 1606 LCL 5 LCS 5 LSC 53 LSP 5 L-W 3 3232 P1906D 4040 S1906D 32 40 32 40 170 250 37 37 27 37 CNDD 1906 LCL 6D LCS 25C LSC 64D LSP 6 L-W 4 4040 S2509D 5050 T2509D 40 50 40 50 250 300 50 50 37 47 CND 2509 LCL 8 LCS 8 LSC 84D LSP 8 L-W 5 Пластины см. стр. A34 - A37 Комплектующие см. стр. A175 - A185 TaeguTurn Стандартная позиция Опорная пластина LSC 85D может использоваться для пластин CND 250И Пластины типа CNMD, CNMM, CNMG можно устанавливать на державки D-типа
