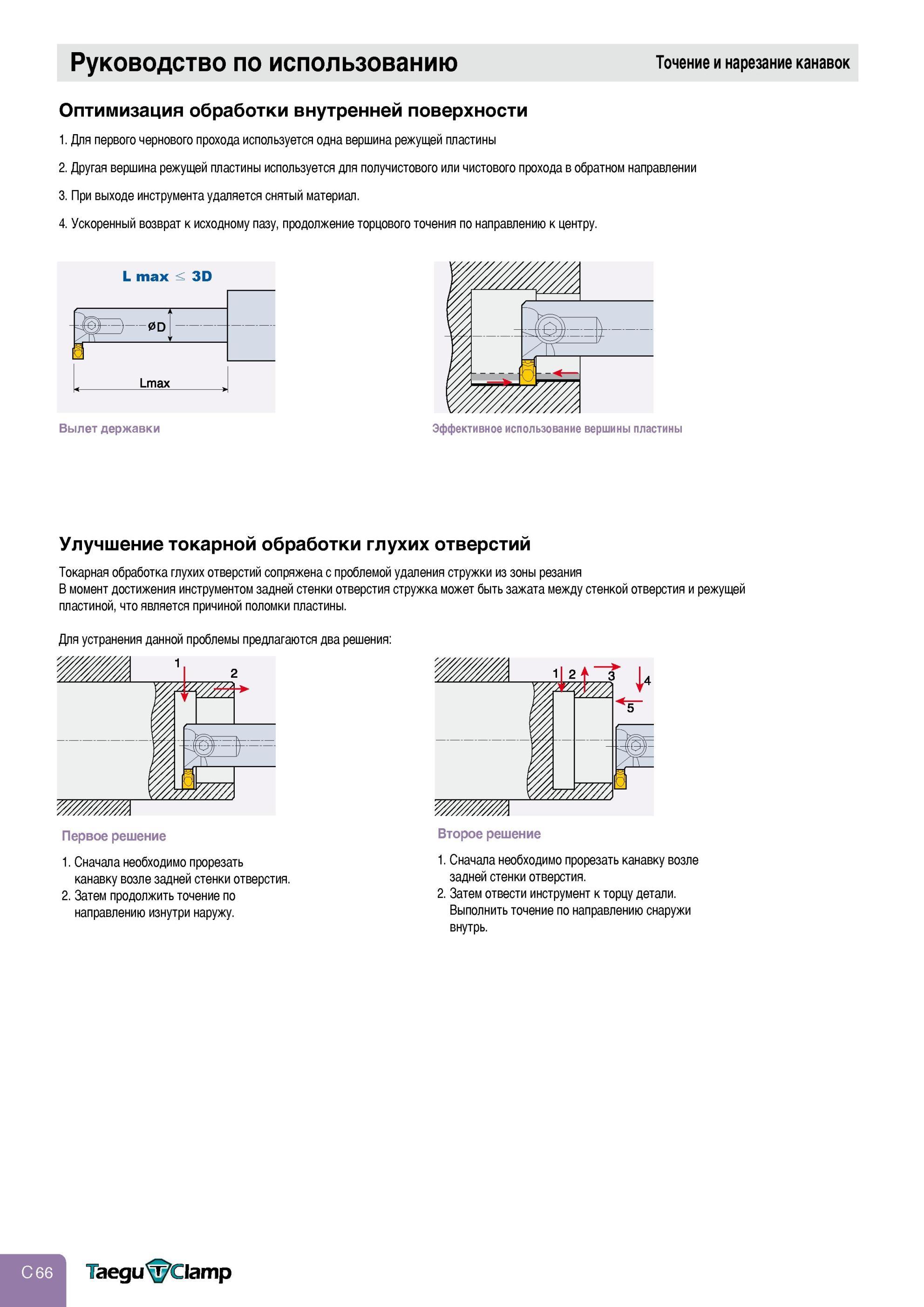

Точение Отрезка и обработка канавок Руководство Taegutec по использованию Оптимизация точения внутренней поверхности Улучшение токарной обработки глухих отверстий Руководство по использованию Точение и нарезание канавок Оптимизация обработки внутренней поверхности 1. Для первого чернового прохода используется одна вершина режущей пластины 2. Другая вершина режущей пластины используется для получистового или чистового прохода в обратном направлении 3. При выходе инструмента удаляется снятый материал. 4. Ускоренный возврат к исходному пазу, продолжение торцового точения по направлению к центру. L max 3D 0D Lmax Вылет державки Эффективное использование вершины пластины Улучшение токарной обработки глухих отверстий Токарная обработка глухих отверстий сопряжена с проблемой удаления стружки из зоны резания В момент достижения инструментом задней стенки отверстия стружка может быть зажата между стенкой отверстия и режущей пластиной, что является причиной поломки пластины. Для устранения данной проблемы предлагаются два решения Ш Л 1 Первое решение 1. Сначала необходимо прорезать канавку возле задней стенки отверстия. 2. Затем продолжить точение по направлению изнутри наружу. 1. Сначала необходимо прорезать канавку возле задней стенки отверстия. 2. Затем отвести инструмент к торцу детали. Выполнить точение по направлению снаружи внутрь. TaeguClamp Второе решение
