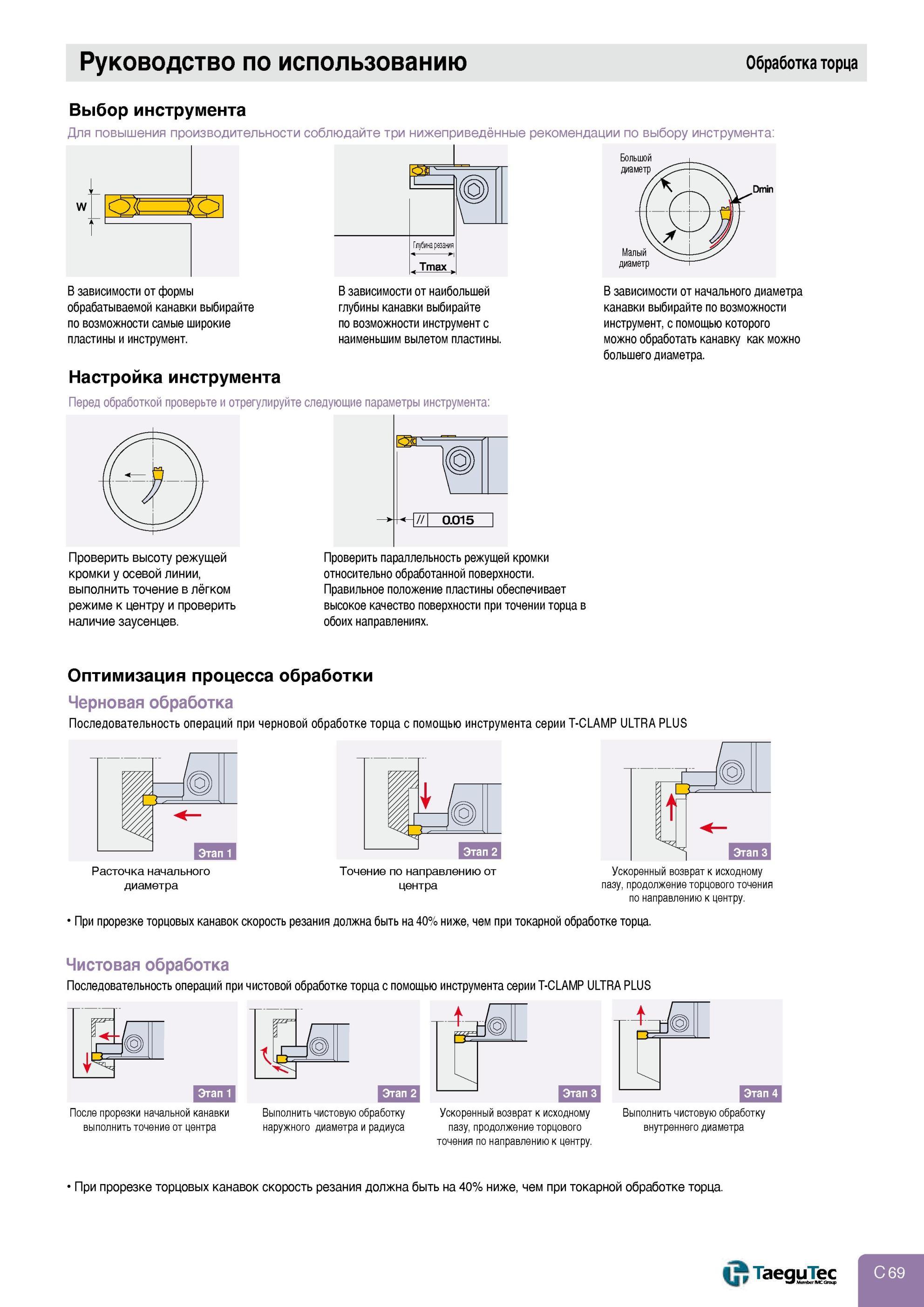

Точение Обработка торцевых канавок Руководство Taegutec по использованию Выбор инструмента Оптимизация процесса обработки Проверить высоту режущей кромки у осевой л Руководство по использованию Обработка торца Выбор инструмента Для повышения производительности соблюдайте три нижеприведённые рекомендации по выбору инструмента I t Глубина резания ( Ттах, В зависимости от формы обрабатываемой канавки выбирайте по возможности самые широкие пластины и инструмент. В зависимости от наибольшей глубины канавки выбирайте по возможности инструмент с наименьшим вылетом пластины. Настройка инструмента Перед обработкой проверьте и отрегулируйте следующие параметры инструмента 0.015 Проверить высоту режущей кромки у осевой линии, выполнить точение в лёгком режиме к центру и проверить наличие заусенцев. В зависимости от начального диаметра канавки выбирайте по возможности инструмент, с помощью которого можно обработать канавку как можно большего диаметра. Проверить параллельность режущей кромки относительно обработанной поверхности. Правильное положение пластины обеспечивает высокое качество поверхности при точении торца в обоих направлениях. Оптимизация процесса обработки Черновая обработка Последовательность операций при черновой обработке торца с помощью инструмента серии T-CLAMP ULTRA PLUS Расточка начального диаметра Точение по направлению от центра Ускоренный возврат к исходному пазу, продолжение торцового точения по направлению к центру. При прорезке торцовых канавок скорость резания должна быть на 40% ниже, чем при токарной обработке торца. Этап 2 Этап 3 Чистовая обработка Последовательность операций при чистовой обработке торца с помощью инструмента серии T-CLAMP ULTRA PLUS После прорезки начальной канавки выполнить точение от центра Выполнить чистовую обработку наружного диаметра и радиуса Ускоренный возврат к исходному пазу, продолжение торцового точения по направлению к центру. Выполнить чистовую обработку внутреннего диаметра При прорезке торцовых канавок скорость резания должна быть на 40% ниже, чем при токарной обработке торца. Большой диаметр Малый диаметр
