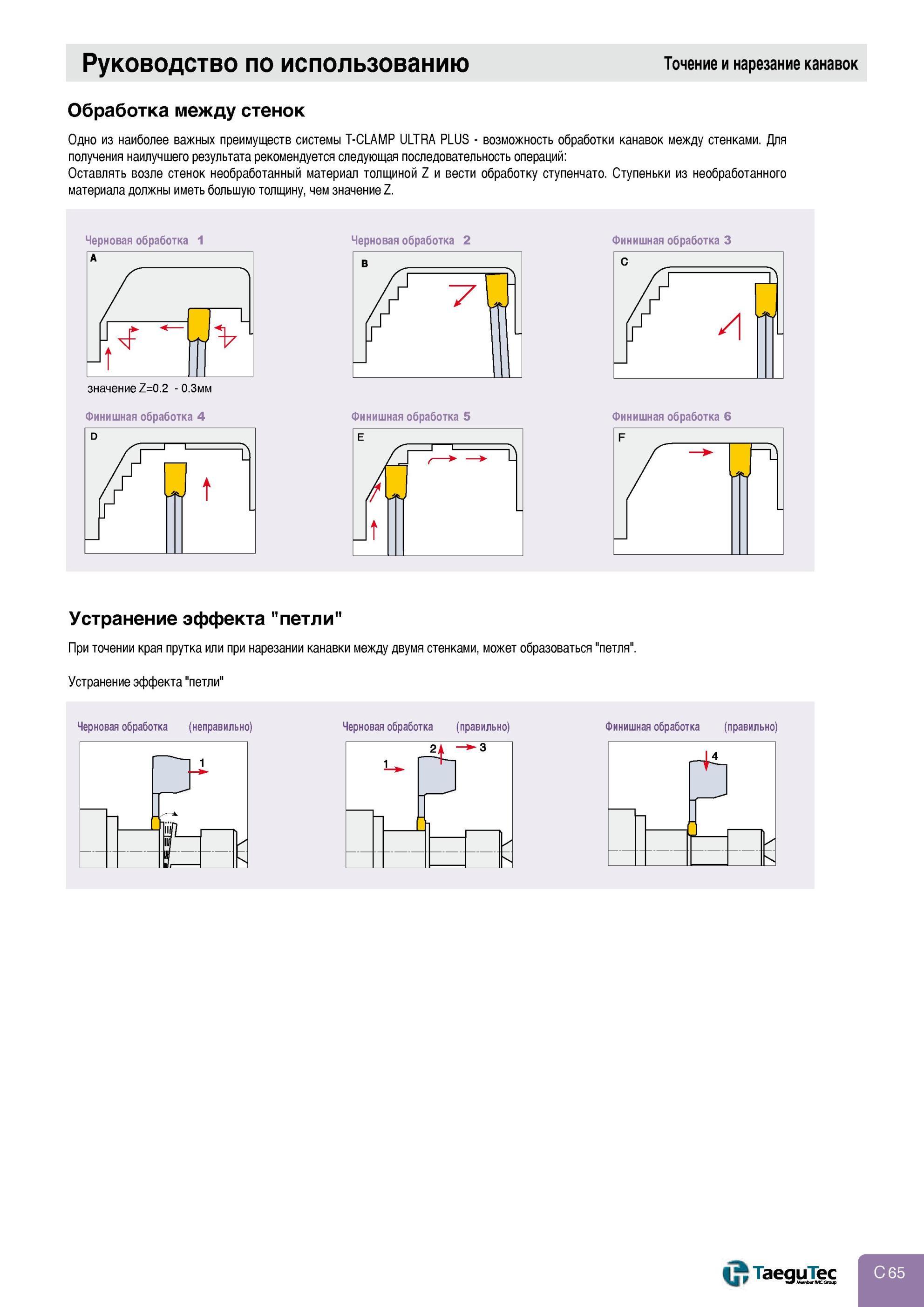

Технология точения глубоких и широких канавок на токарном станке прорезными резцами Taegutec с режущими сменными твердосплавными пластинами Одно из наибол Технология точения глубоких и широких канавок на токарном станке прорезными резцами Taegutec с режущими сменными твердосплавными пластинами Одно из наиболее важных преимуществ системы T-CLAMP ULTRA PLUS Возможность обработки канавок между стенками. Для получения наилучшего результата рекомендуется следующая последовательность операций Оставлять возле стенок необработанный материал толщиной Z и вести обработку ступенчато. Ступеньки из необработанного материала должны иметь большую толщину, чем значение Z. Черновая обработка 1 Черновая обработка 2 Финишная обработка 5 Е L ГХ 'К t Финишная обработка 3 Финишная обработка 6 Устранение эффекта "петли" При точении края прутка или при нарезании канавки между двумя стенками, может образоваться "петля". Устранение эффекта "петли" Черновая обработка (неправильно) Черновая обработка (правильно) Финишная обработка (правильно) Финишная обработка 4 значение Z=0.2 - 0.3мм Точение Отрезка и обработка канавок Обработка между стенок Устранение эффекта петли рекомендуется следующая последовательность операций иметь большую толщи Руководство по использованию Точение и нарезание канавок Обработка между стенок
