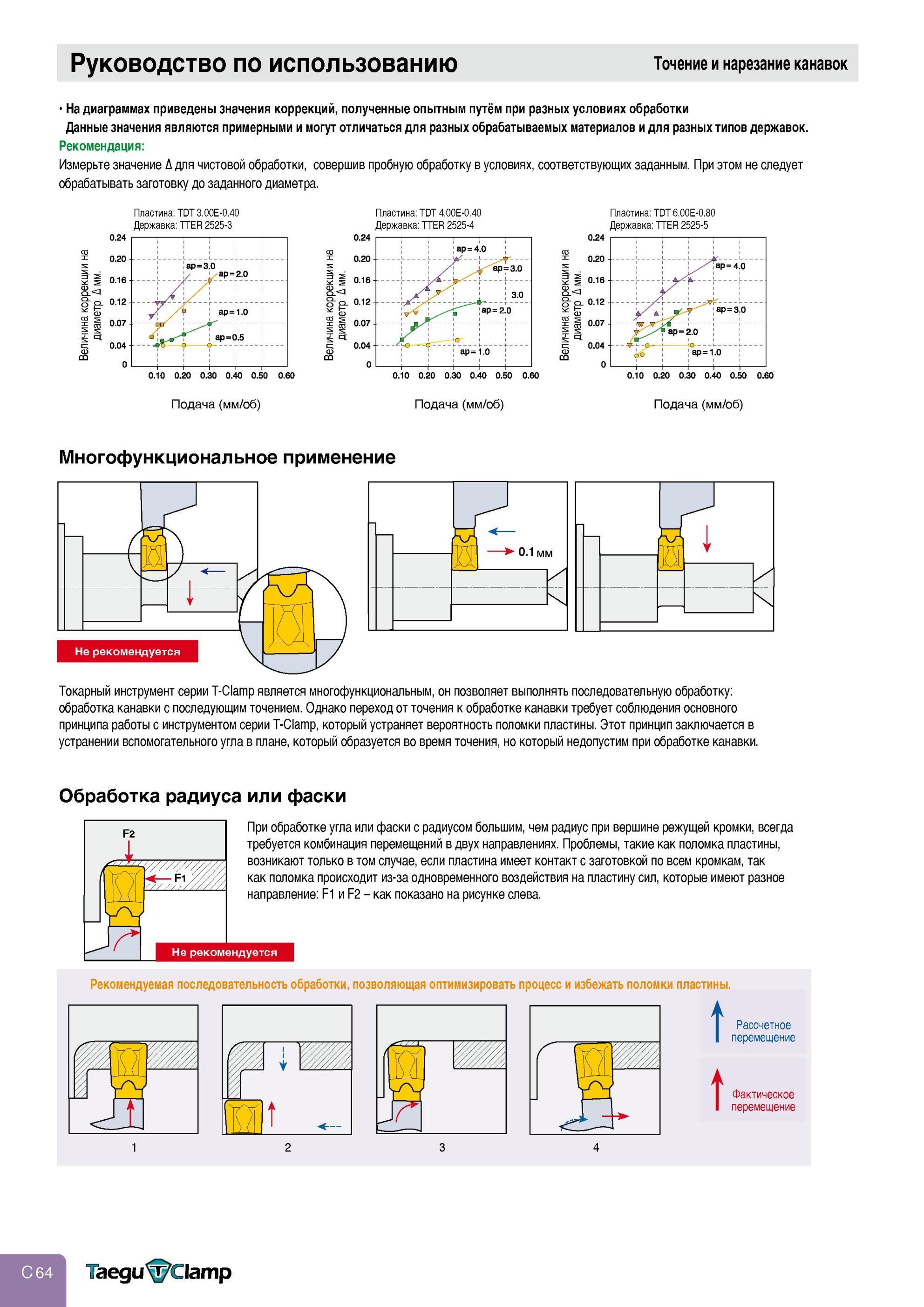

Точение Taegutec Отрезка и обработка канавок Многофункциональное применение Обработка радиуса или фаски требует соблюдения основного принципа работы с инструментом Руководство по использованию Точение и нарезание канавок На диаграммах приведены значения коррекций, полученные опытным путём при разных условиях обработки Данные значения являются примерными и могут отличаться для разных обрабатываемых материалов и для разных типов державок. Рекомендация Измерьте значение для чистовой обработки, совершив пробную обработку в условиях, соответствующих заданным. При этом не следует обрабатывать заготовку до заданного диаметра. Пластина TDT 3.00E-0.40 Державка TTER 2525-3 Пластина TDT 4.00E-0.40 Державка TTER 2525-4 Пластина TDT 6.00E-0.8C Державка TTER 2525-5 0.24 со 0.20 S g" 1 0.16 Q.O g- с. 0.12 I 1 0.07 0.04 о 4 ар =4.0 А ар = >.0 ар = 3.0 ,о- о II о. 0.10 0.20 0.30 0.40 0.50 0.60 0.10 0.20 0.30 0.40 0.50 0.60 0.10 0.20 0.30 0.40 0.50 0.60 Подача (мм/об) Подача (мм/об) Подача (мм/об) Многофункциональное применение Токарный инструмент серии Т-Clamp является многофункциональным, он позволяет выполнять последовательную обработку обработка канавки с последующим точением. Однако переход от точения к обработке канавки требует соблюдения основного принципа работы с инструментом серии Т-Clamp, который устраняет вероятность поломки пластины. Этот принцип заключается в устранении вспомогательного угла в плане, который образуется во время точения, но который недопустим при обработке канавки. Обработка радиуса или фаски F2 -F1 При обработке угла или фаски с радиусом большим, чем радиус при вершине режущей кромки, всегда требуется комбинация перемещений в двух направлениях. Проблемы, такие как поломка пластины, возникают только в том случае, если пластина имеет контакт с заготовкой по всем кромкам, так как поломка происходит из-за одновременного воздействия на пластину сил, которые имеют разное направление F1 и F2 - как показано на рисунке слева. И L Не рекомендуется Рекомендуемая последовательность обработки, позволяющая оптимизировать процесс и избежать поломки пластины. I Рассчетное I перемещение I Фактическое перемещение 2 3 4 TaeguClamp Величина коррекции на диаметр А мм. Величина коррекции на диаметр А мм. Нерекомендуетс
