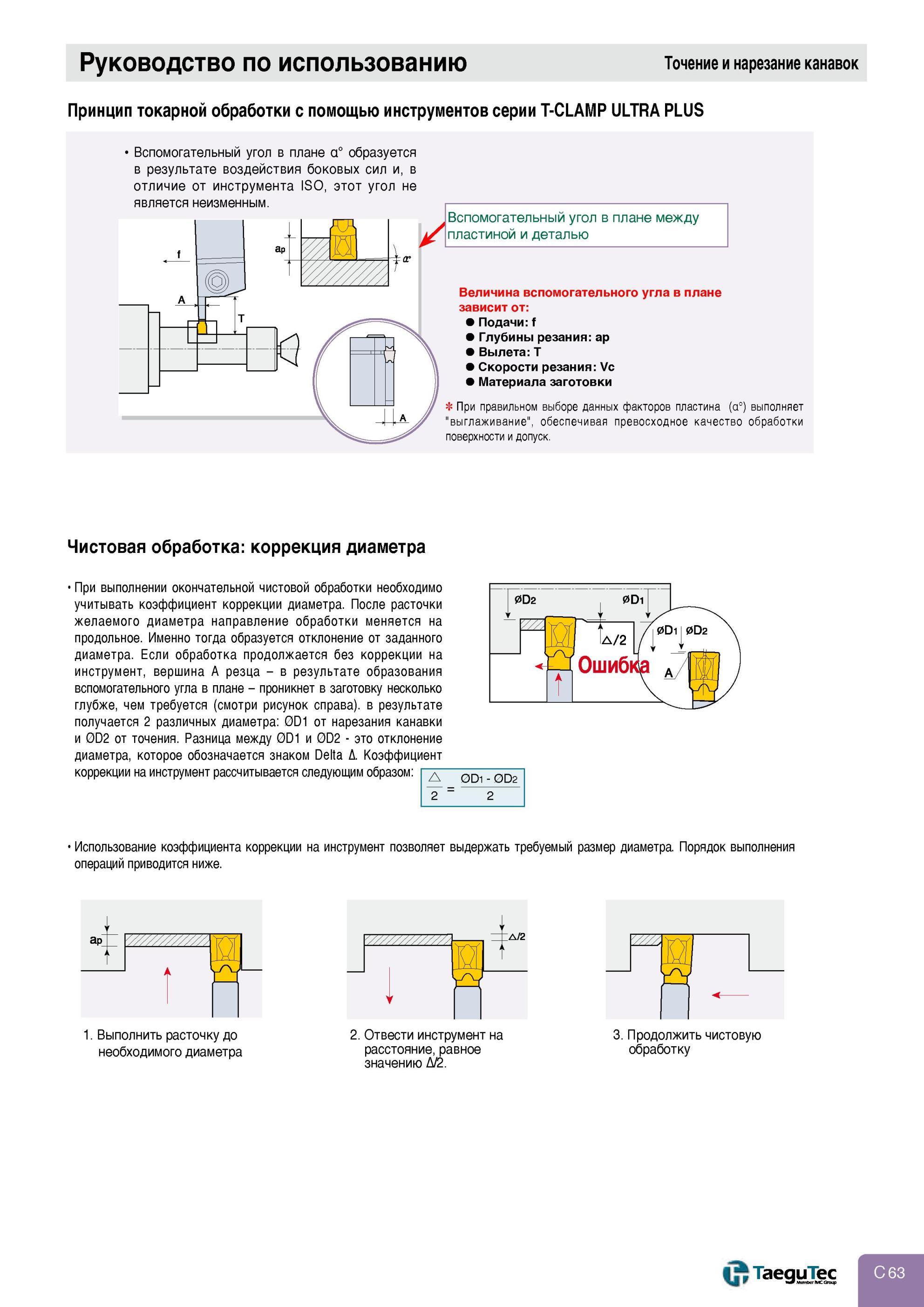

Принцип токарной обработки с помощью токарных инструментов Taegutec серии T-CLAMP ULTRA PLUS Вспомогательный угол в плане а образуется в результате воздействия боковых сил и, в отличие от режущего инструмента ISO, этот угол не является неизменным. Вспомогательный угол в плане между пластиной и деталью Величина вспомогательного угла в плане зависит от Подачи f Глубины резания ap Вылета T Скорости резания Vc Материала заготовки При правильном выборе данных факторов пластина (а°) выполняет "выглаживание", обеспечивая превосходное качество обработки поверхности и допуск. Чистовая обработка коррекция диаметра При выполнении окончательной чистовой обработки необходимо учитывать коэффициент коррекции диаметра. После расточки желаемого диаметра направление обработки меняется на продольное. Именно тогда образуется отклонение от заданного диаметра. Если обработка продолжается без коррекции на инструмент, вершина А резца - в результате образования вспомогательного угла в плане - проникнет в заготовку несколько глубже, чем требуется (смотри рисунок справа). в результате получается 2 различных диаметра 0D1 от нарезания канавки и 0D2 от точения. Разница между 0D1 и 0D2 - это отклонение диаметра, которое обозначается знаком Delta Д. Коэффициент коррекции на инструмент рассчитывается следующим образом 2 0D2 V 1 0D'н t j Та/2 ff' Ошибка 0Ог 0D1 - 0D2 Использование коэффициента коррекции на инструмент позволяет выдержать требуемый размер диаметра. Порядок выполнения операций приводится ниже. ар 1. Выполнить расточку до необходимого диаметра 4- 2. Отвести инструмент на расстояние, равное значению Д/2. 3. Продолжить чистовую обработку Точение Отрезка и обработка канавок Руководство по использованию Taegutec Коррекция диаме Руководство по использованию Точение и нарезание канавок Принцип токарной обработки с помощью инструментов серии T-CLAMP ULTRA PLUS
