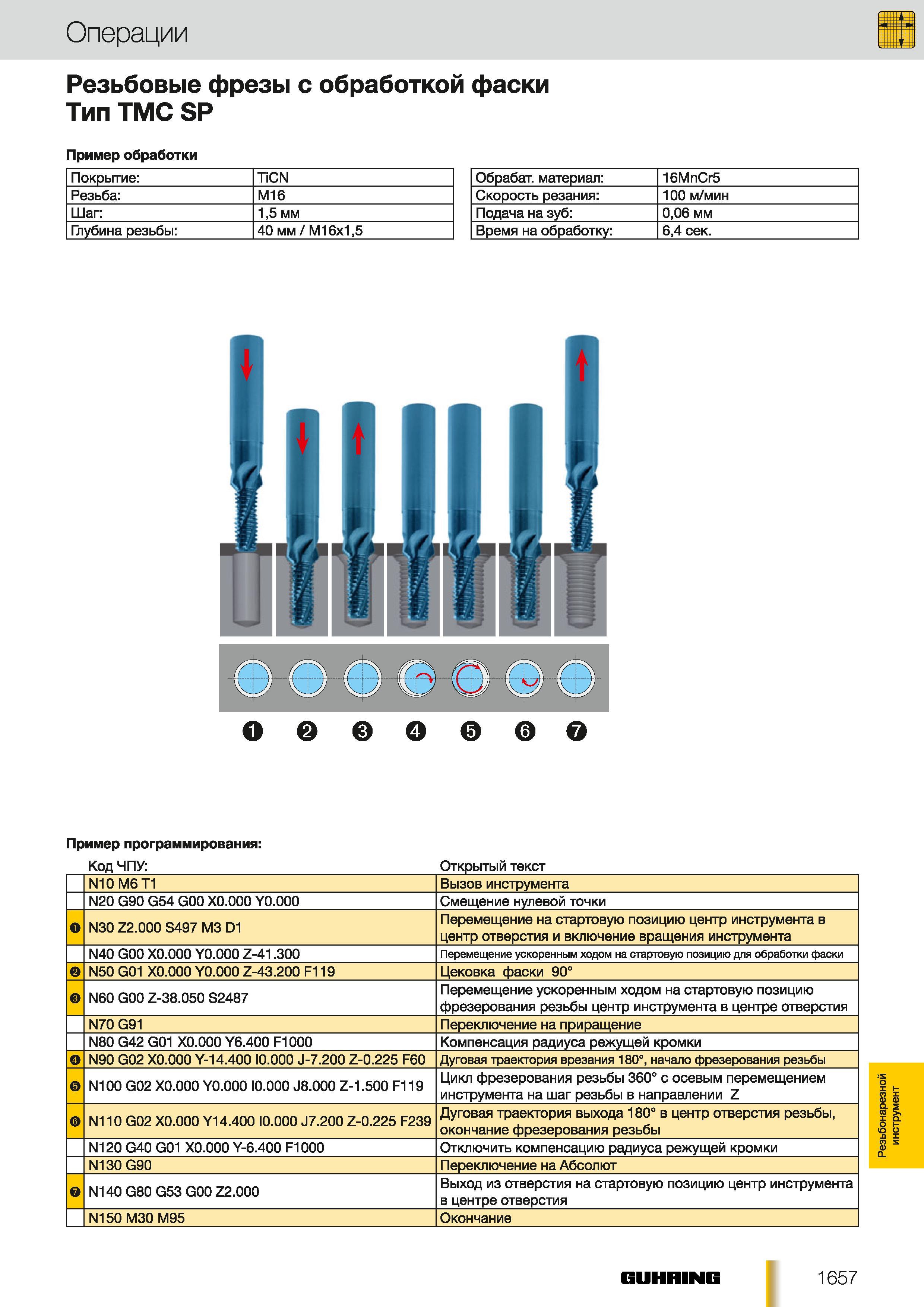

Технологическая схема пример мехобработки и ЧПУ программы фрезерного станка для фрезерования резьбы резьбовыми фрезами Guhring ТМС SP с обработкой фаски резьбового отверстия Покрытие TiCN Резьба М16 Шаг 15 мм Глубина резьбы 40 мм М16х15 Обрабат. материал 16МпСг5 Скорость резания 100 мин Подача на зуб 006 мм Время на обработку 64 сек. Пример программирования Код ЧПУ Открытый текст N10 Т1 Вызов инструмента N20 G90 G54 G00 Х0.000 Y0.000 Смещение нулевой точки О N30 Z2.000 S497 М3 D1 Перемещение на стартовую позицию центр инструмента в центр отверстия и включение вращения инструмента N40 G00 Х0.000 Y0.000 Z-41.300 Перемещение ускоренным ходом на стартовую позицию для обработки фаски N50 G01 Х0.000 Y0.000 Z-43.200 F119 Цековка фаски 90 N60 G00 Z-38.050 S2487 Перемещение ускоренным ходом на стартовую позицию фрезерования резьбы центр инструмента в центре отверстия N70 G91 Переключение на приращение N80 G42 G01 Х0.000 Y6.400 F1000 Компенсация радиуса режущей кромки О N90 G02 Х0.000 Y-14.400 Ю.ООО J-7.200 Z-0.225 F60 Дуговая траектория врезания 180 начало фрезерования резьбы N100 G02 Х0.000 Y0.000 Ю.ООО J8.000 Z-1.500 F119 Цикл фрезерования резьбы 360 с осевым перемещением инструмента на шаг резьбы в направлении Z N110 G02 Х0.000 Y14.400 Ю.ООО J7.200 Z-0.225 F239 Дуговая траектория выхода 180 в центр отверстия резьбы окончание фрезерования резьбы N120 G40 G01 Х0.000 Y-6.400 F1000 Отключить компенсацию радиуса режущей кромки N130G90 Переключение на Абсолют N140 G80 G53 G00 Z2.000 Выход из отверстия на стартовую позицию центр инструмента в центре отверстия N150 МЗО М95 Окончание GUHRING 1657 Резьбонарезной инструмент Тип ТМС SP Пример обработки
