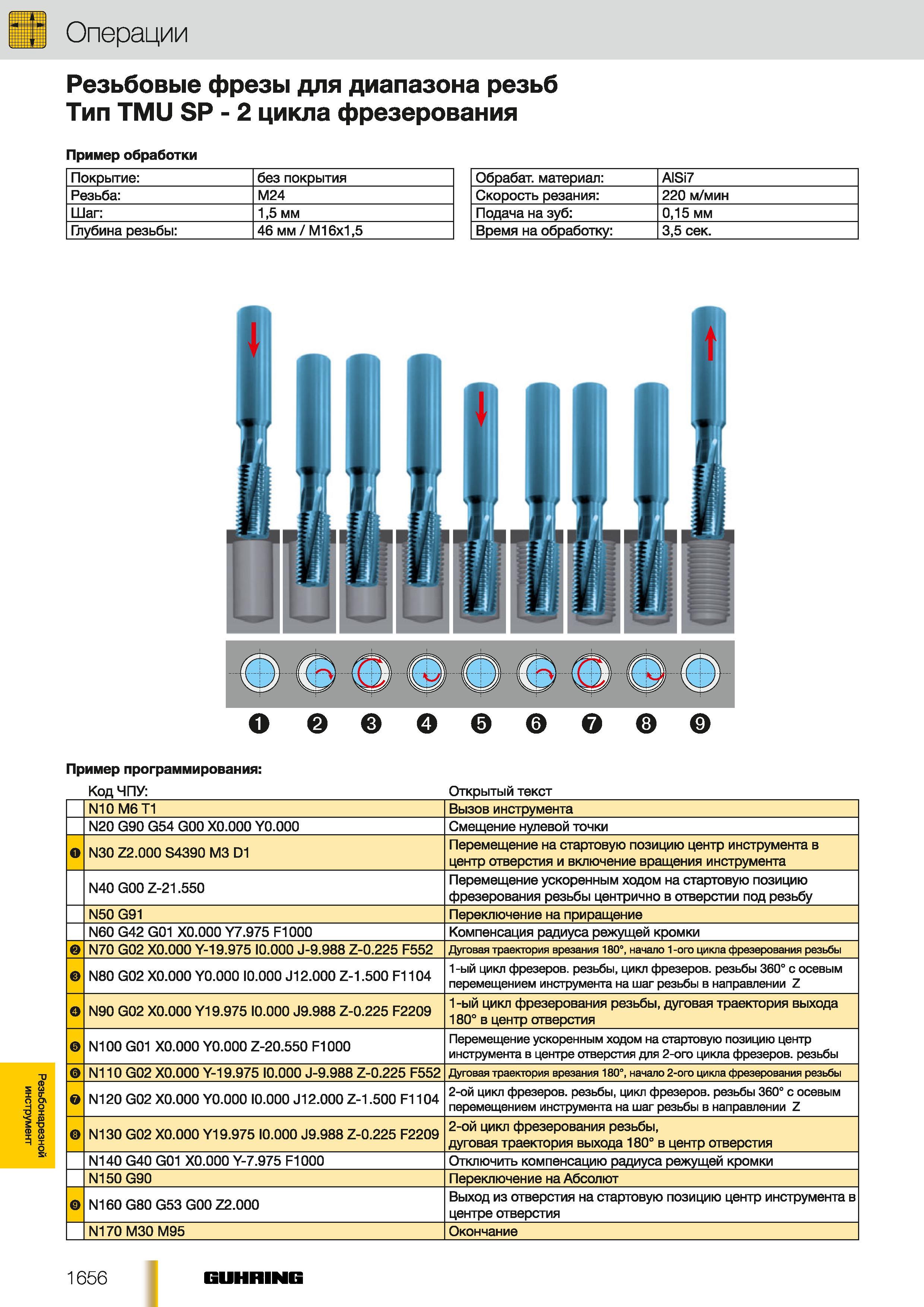

Пример фрезерной обработки резьбы и разработки ЧПУ программы металлообрабатывающего станка для резьбовых фрез Guhring TMU SP с двумя циклами фрезерова1627 Каталог GUHRING 2012 Режущий инструмент и инструментальная оснастка Стр.1656 |
|||||
Пример фрезерной обработки резьбы и разработки ЧПУ программы металлообрабатывающего станка для резьбовых фрез Guhring TMU SP с двумя циклами фрезерова Пример фрезерной обработки резьбы и разработки ЧПУ программы металлообрабатывающего станка для резьбовых фрез Guhring TMU SP с двумя циклами фрезерования Покрытие без покрытия Резьба М24 Шаг 15 мм Глубина резьбы 46 мм М16х15 Обрабат. материал AISi7 Скорость резания 220 мин Подача на зуб 015 мм Время на обработку 35 сек. Пример программирования Код ЧПУ Открытый текст N10 Т1 Вызов инструмента N20 G90 G54 GOO Х0.000 Y0.000 Смещение нулевой точки О N30 Z2.000 S4390 М3 D1 Перемещение на стартовую позицию центр инструмента в центр отверстия и включение вращения инструмента N40 G00 Z-21.550 Перемещение ускоренным ходом на стартовую позицию фрезерования резьбы центрично в отверстии под резьбу N50 G91 Переключение на приращение N60 G42 G01 Х0.000 Y7.975 F1000 Компенсация радиуса режущей кромки N70 G02 Х0.000 Y-19.975 10.000 J-9.988 Z-0.225 F552 Дуговая траектория врезания 180 начало 1-ого цикла фрезерования резьбы N80 G02 Х0.000 Y0.000 10.000 J12.000 Z-1.500 F1104 1-ый цикл фрезеров резьбы цикл фрезеров резьбы 360 с осевым перемещением инструмента на шаг резьбы в направлении Z N90 G02 Х0.000 Y19.975 10.000 J9.988 Z-0.225 F2209 1 -ый цикл фрезерования резьбы дуговая траектория выхода 180 в центр отверстия N100 G01 Х0.000 Y0.000 Z-20.550 F1000 Перемещение ускоренным ходом на стартовую позицию центр инструмента в центре отверстия для 2-ого цикла фрезеров резьбы N110 G02 Х0.000 Y-19.975 10.000 J-9.988 Z-0.225 F552 Дуговая траектория врезания 180 начало 2-ого цикла фрезерования резьбы N120 G02 Х0.000 Y0.000 Ю.ООО J12.000 Z-1.500 F1104 2-ой цикл фрезеров резьбы цикл фрезеров резьбы 360 с осевым перемещением инструмента на шаг резьбы в направлении Z N130 G02 Х0.000 Y19.975 Ю.ООО J9.988 Z-0.225 F2209 2-ой цикл фрезерования резьбы дуговая траектория выхода 180 в центр отверстия N140 G40 G01 Х0.000 Y-7.975 F1000 Отключить компенсацию радиуса режущей кромки N150G90 Переключение на Абсолют N160 G80 G53 GOO Z2.000 Выход из отверстия на стартовую позицию центр инструмента в центре отверстия N170 МЗО М95 Окончание 1656 GUHRING |
|||||
