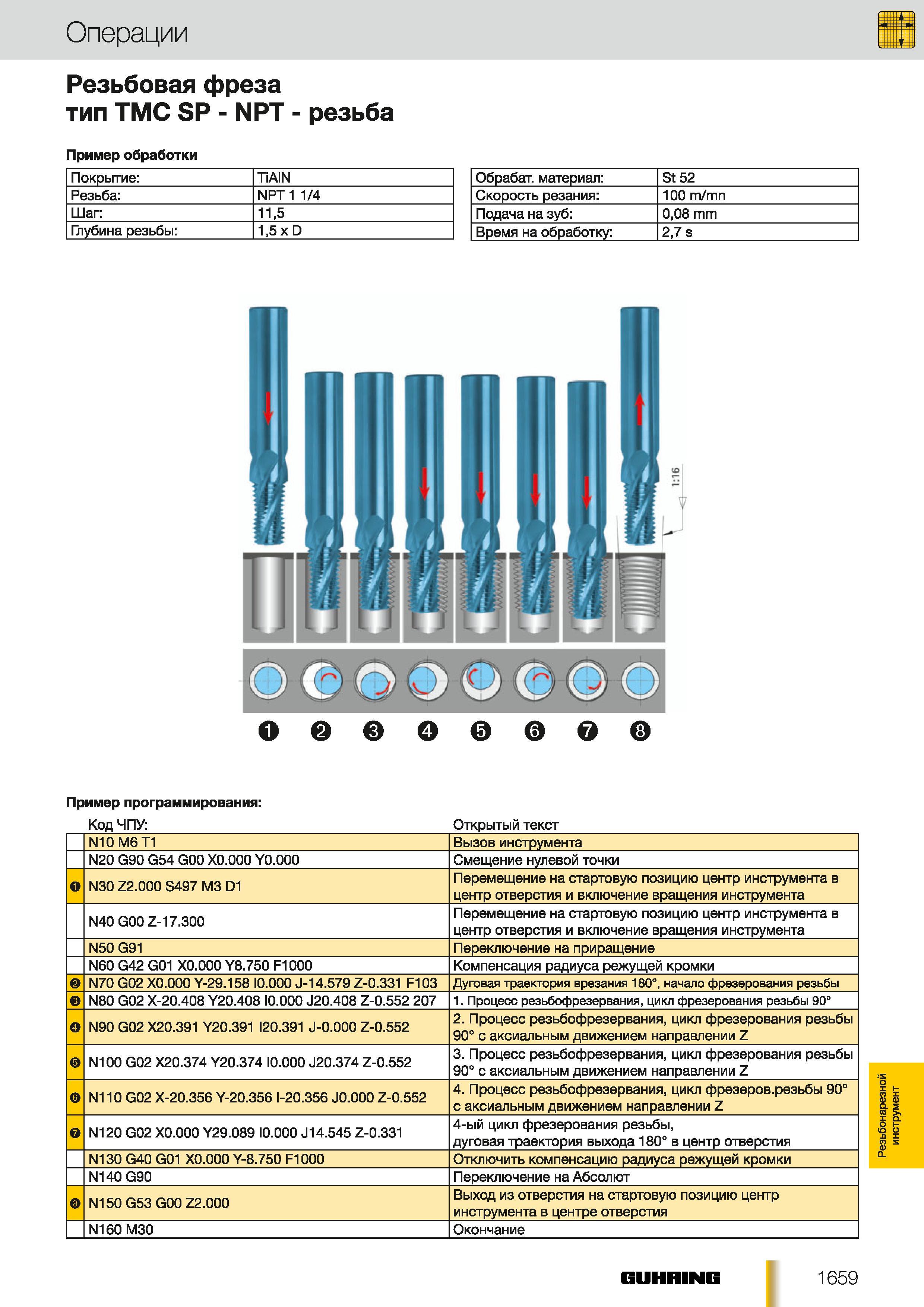

Пример ЧПУ программирования для резьбофорезерования резьбовой фрезой Guhring типа ТМС SP NPT Графическое представление последовательности механической обработки на фрезерном металлообрабатывающем станке Код ЧПУ Открытый текст N10 T1 Вызов инструмента N20 G90 G54 G00 Х0.000 Y0.000 Смещение нулевой точки О N30 Z2.000 S497 М3 D1 Перемещение на стартовую позицию центр инструмента в центр отверстия и включение вращения инструмента N40 G00Z-17.300 Перемещение на стартовую позицию центр инструмента в центр отверстия и включение вращения инструмента N50 G91 Переключение на приращение N60 G42 G01 Х0.000 Y8.750 F1000 Компенсация радиуса режущей кромки 0 N70 G02 Х0.000 Y-29.158 Ю.ООО J-14.579 Z-0.331 F103 Дуговая траектория врезания 180 начало фрезерования резьбы 0 N80 G02 Х-20.408 Y20.408 Ю.ООО J20.408 Z-0.552 207 1. Процесс резьбофрезервания цикл фрезерования резьбы 90 О N90 G02 Х20.391 Y20.391 120.391 J-0.000 Z-0.552 2. Процесс резьбофрезервания цикл фрезерования резьбы 90 с аксиальным движением направлении Z 0 N100 G02 Х20.374 Y20.374 Ю.ООО J20.374 Z-0.552 3. Процесс резьбофрезервания цикл фрезерования резьбы 90 с аксиальным движением направлении Z 0 N110 G02 Х-20.356 Y-20.356 I-20.356 J0.000 Z-0.552 4. Процесс резьбофрезервания цикл фрезеров.резьбы 90 с аксиальным движением направлении Z о N120 G02 Х0.000 Y29.089 Ю.ООО J14.545 Z-0.331 4-ый цикл фрезерования резьбы дуговая траектория выхода 180 в центр отверстия N130 G40 G01 Х0.000 Y-8.750 F1000 Отключить компенсацию радиуса режущей кромки N140G90 Переключение на Абсолют N150 G53 G00Z2.000 Выход из отверстия на стартовую позицию центр инструмента в центре отверстия N160 МЗО Окончание GUHRING 1659 Резьбонарезной инструмент Пример обработки Покрытие TiAIN Резьба NPT 1 1 4 Шаг 115 Глубина резьбы 15 xD Обрабат. материал St 52 Скорость резания 100 m mn Подача на зуб 008 mm Время на обработку 27 s Пример программирования
