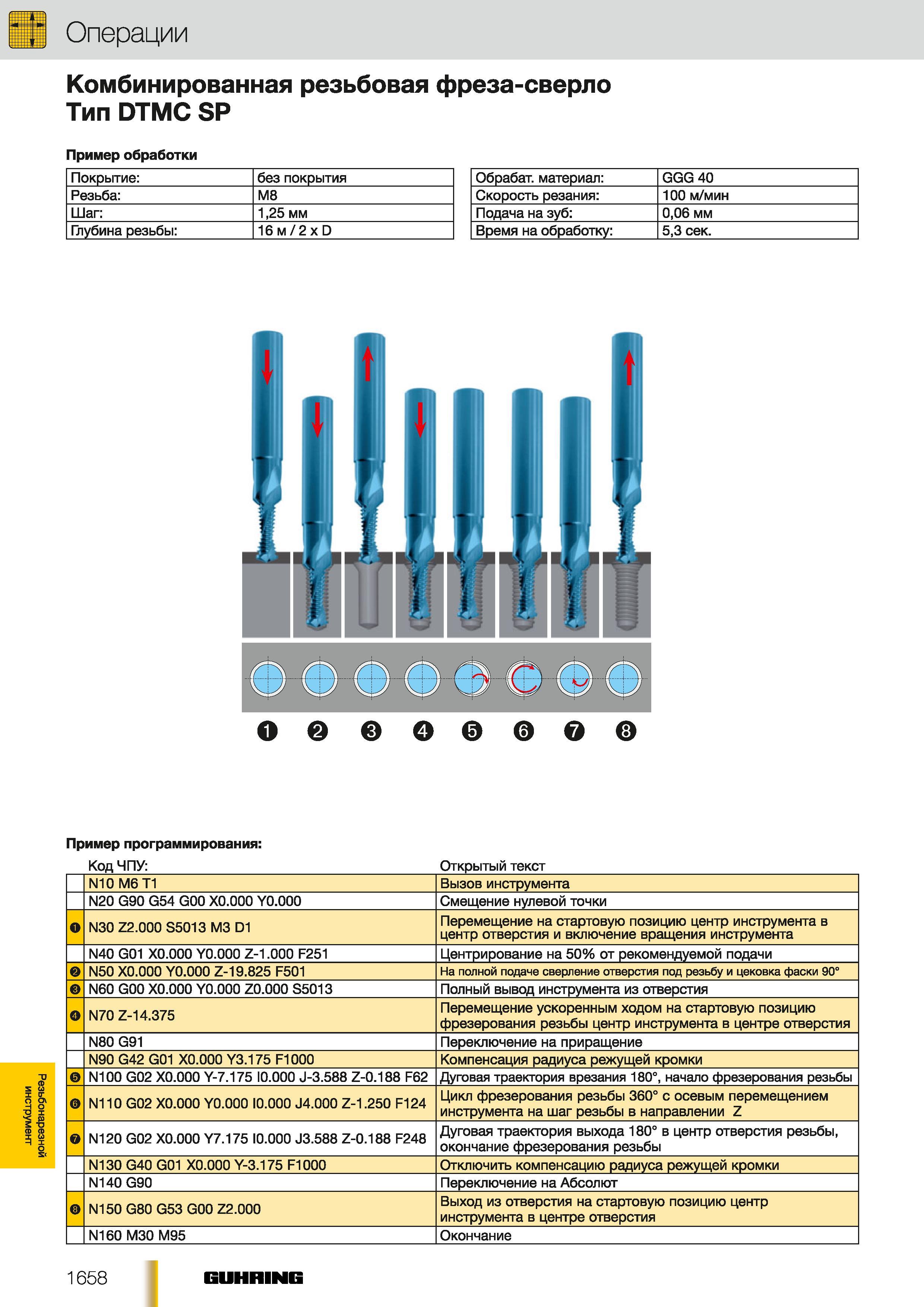

Конкретный пример использования и прграммирования ЧПУ программы для обработки резьбы комбинированной резьбовой фрезой-сверлом Guhring DTMC SP Покрытие без покрытия Резьба М8 Шаг 125 мм Глубина резьбы 16 2 х D Обрабат. материал GGG 40 Скорость резания 100 мин Подача на зуб 006 мм Время на обработку 53 сек. о Пример программирования Код ЧПУ Открытый текст N10 Т1 Вызов инструмента N20 G90 G54 G00 Х0.000 Y0.000 Смещение нулевой точки О N30 Z2.000 S5013M3 D1 Перемещение на стартовую позицию центр инструмента в центр отверстия и включение вращения инструмента N40 G01 Х0.000 Y0.000 Z-1.000 F251 Центрирование на 50% от рекомендуемой подачи N50 Х0.000 Y0.000 Z-19.825 F501 На полной подаче сверление отверстия под резьбу и цековка фаски 90 N60 G00 Х0.000 Y0.000 Z0.000 S5013 Полный вывод инструмента из отверстия N70 Z-14.375 Перемещение ускоренным ходом на стартовую позицию фрезерования резьбы центр инструмента в центре отверстия N80 G91 Переключение на приращение N90 G42 G01 Х0.000 Y3.175 F1000 Компенсация радиуса режущей кромки N100 G02 Х0.000 Y-7.175 10.000 J-3.588 Z-0.188 F62 Дуговая траектория врезания 180 начало фрезерования резьбы N110 G02 Х0.000 Y0.000 10.000 J4.000 Z-1.250 F124 Цикл фрезерования резьбы 360 с осевым перемещением инструмента на шаг резьбы в направлении Z N120 G02 Х0.000 Y7.175 10.000 J3.588 Z-0.188 F248 Дуговая траектория выхода 180 в центр отверстия резьбы окончание фрезерования резьбы N130 G40 G01 Х0.000 Y-3.175 F1000 Отключить компенсацию радиуса режущей кромки N140 G90 Переключение на Абсолют N150 G80 G53 GOO Z2.000 Выход из отверстия на стартовую позицию центр инструмента в центре отверстия N160 МЗО М95 Окончание 1658 GUHRING Пример обработки
