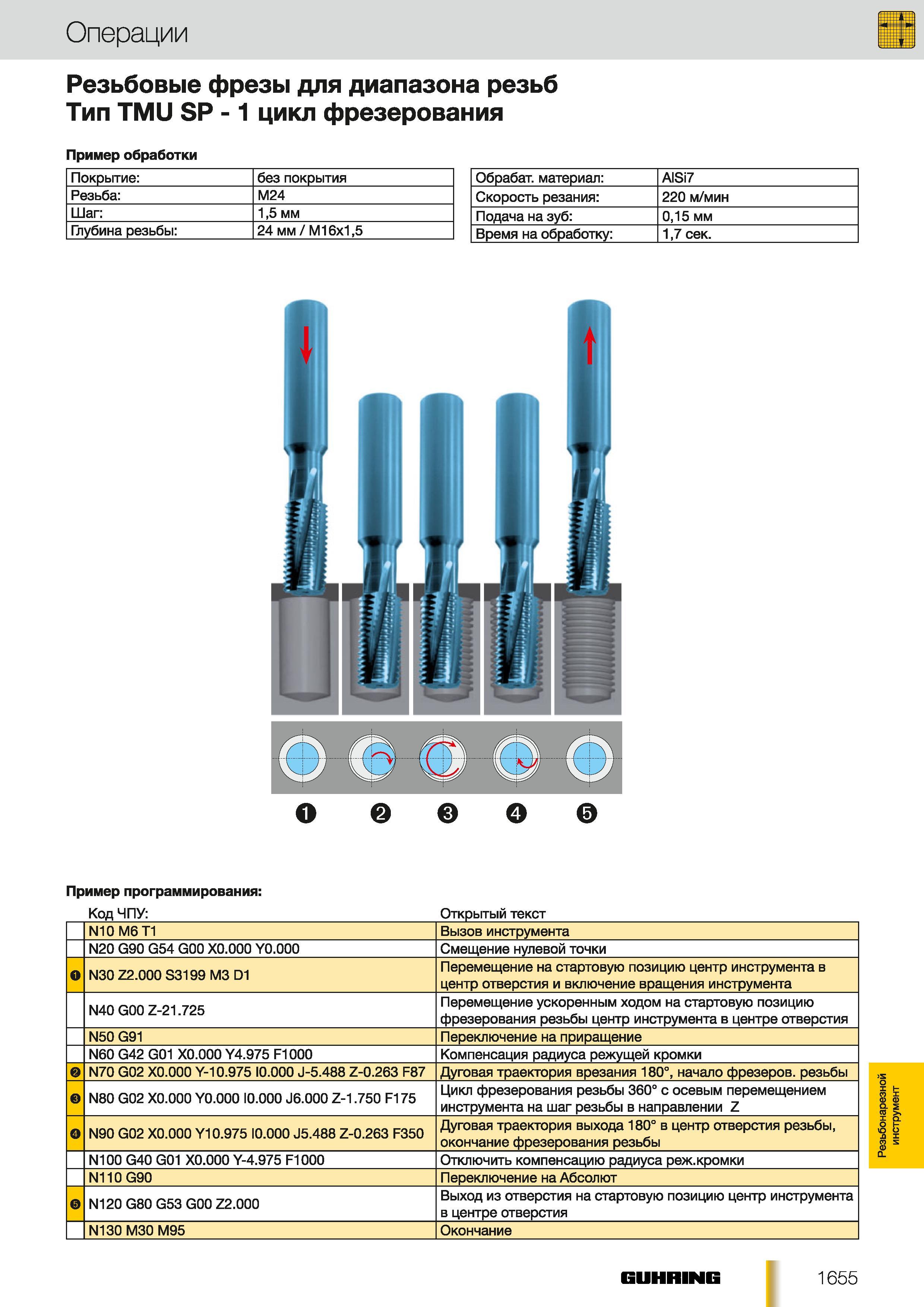

Пример механической обработки и программирования ЧПУ программы станка для резьбовых фрез Guhring TMU SP с одним циклом фрезерования Покрытие без покрытия Резьба М24 Шаг 15 мм Глубина резьбы 24 мм М16х15 Обрабат. материал AISi7 Скорость резания 220 мин Подача на зуб 015 мм Время на обработку 17 сек. О Пример программирования Код ЧПУ Открытый текст N10 М6Т1 Вызов инструмента N20 G90 G54 GOO Х0.000 Y0.000 Смещение нулевой точки О N30 Z2.000 S3199 М3 D1 Перемещение на стартовую позицию центр инструмента в центр отверстия и включение вращения инструмента N40 G00 Z-21.725 Перемещение ускоренным ходом на стартовую позицию фрезерования резьбы центр инструмента в центре отверстия N50 G91 Переключение на приращение N60 G42 G01 Х0.000 Y4.975 F1000 Компенсация радиуса режущей кромки N70 G02 Х0.000 Y-10.975 Ю.ООО J-5.488 Z-0.263 F87 Дуговая траектория врезания 180 начало фрезеров резьбы N80 G02 Х0.000 Y0.000 Ю.ООО J6.000 Z-1.750 F175 Цикл фрезерования резьбы 360 с осевым перемещением инструмента на шаг резьбы в направлении Z N90 G02 Х0.000 Y10.975 Ю.ООО J5.488 Z-0.263 F350 Дуговая траектория выхода 180 в центр отверстия резьбы окончание фрезерования резьбы N100 G40 G01 Х0.000 Y-4.975 F1000 Отключить компенсацию радиуса реж.кромки N110G90 Переключение на Абсолют N120 G80 G53G00Z2.000 Выход из отверстия на стартовую позицию центр инструмента в центре отверстия N130 МЗО М95 Окончание GUHRING 1655 Резьбонарезной инструмент для диапазона резьб Тип TMU SP -1 цикл фрезерования Пример обработки
