Цанговые патроны Korloy Серия SDC S-SDC/S Каталог KORLOY 2016 Инструмент и оснастка Стр. I28 0945 RUS Lab2u

Обновлено 2020-02-15 07:03:23

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding KORLOY \| Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

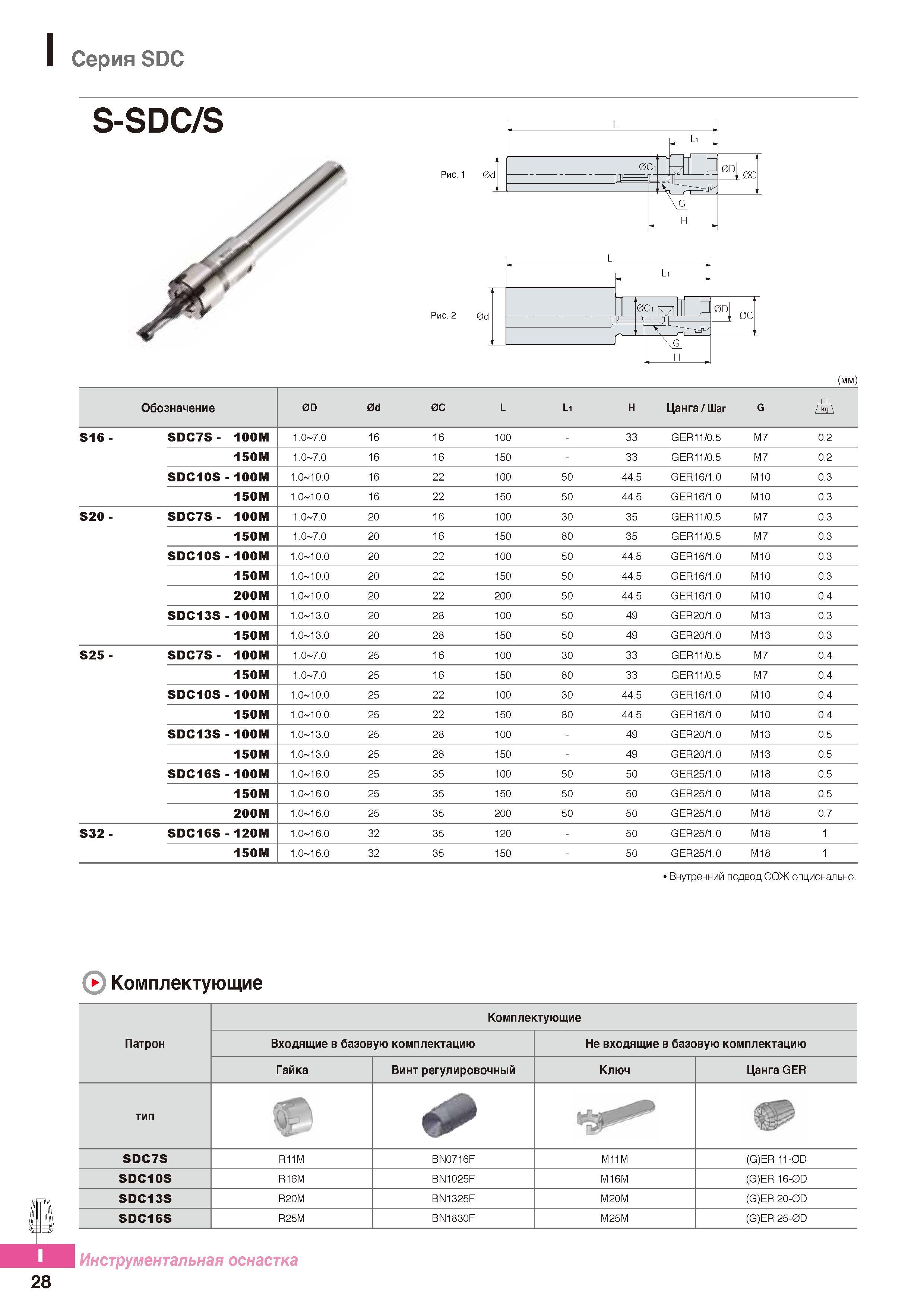

Цанговые патроны Korloy Серия SDC S-SDC/S 945 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.I28
Цанговые патроны Korloy Серия SDC S-SDC/S Цанговые патроны Korloy Серия SDC S-SDC/S _ (мм) Обозначение 0D 0d 0С L Li H Цанга /Шаг G S16 - SDC7S- 100М 1.0-7.0 16 16 100 - 33 GER11/0.5 М7 0.2 150М 1.0-7.0 16 16 150 - 33 GER11/0.5 М7 0.2 SDC10S-100М 1.0-10.0 16 22 100 50 44.5 GER16/1.0 М10 0.3 150М 1.0-10.0 16 22 150 50 44.5 GER16/1.0 М10 0.3 S20 - SDC7S- 100М 1.0-7.0 20 16 100 30 35 GER11/0.5 М7 0.3 150М 1.0-7.0 20 16 150 80 35 GER11/0.5 М7 0.3 SDC10S-100М 1.0-10.0 20 22 100 50 44.5 GER16/1.0 М10 0.3 150М 1.0-10.0 20 22 150 50 44.5 GER16/1.0 М10 0.3 200М 1.0-10.0 20 22 200 50 44.5 GER16/1.0 М10 0.4 SDC13S-100М 1.0-13.0 20 28 100 50 49 GER20/1.0 М13 0.3 150М 1.0-13.0 20 28 150 50 49 GER20/1.0 М13 0.3 S25 - SDC7S- 100М 1.0-7.0 25 16 100 30 33 GER11/0.5 М7 0.4 150М 1.0-7.0 25 16 150 80 33 GER11/0.5 М7 0.4 SDC10S-100М 1.0-10.0 25 22 100 30 44.5 GER16/1.0 М10 0.4 150М 1.0-10.0 25 22 150 80 44.5 GER16/1.0 М10 0.4 SDC13S-100М 1.0-13.0 25 28 100 - 49 GER20/1.0 М13 0.5 150М 1.0-13.0 25 28 150 - 49 GER20/1.0 М13 0.5 SDC16S-100М 1.0-16.0 25 35 100 50 50 GER25/1.0 М18 0.5 150М 1.0-16.0 25 35 150 50 50 GER25/1.0 М18 0.5 200М 1.0-16.0 25 35 200 50 50 GER25/1.0 М18 0.7 S32 - SDC16S-120М 1.0-16.0 32 35 120 - 50 GER25/1.0 М18 1 150М 1.0-16.0 32 35 150 - 50 GER25/1.0 М18 1 Внутренний подвод СОЖ опционально. Комплектующие Патрон Комплектующие Входящие в базовую комплектацию Не входящие в базовую комплектацию Гайка Винт регулировочный Ключ Цанга GER тип SDC7S R11M BN0716F М11М (G)ER 11-0D SDC10S R16M BN1025F М16М (G)ER 16-0D SDC13S R20M BN1325F М20М (G)ER 2O-0D SDC16S R25M BN1830F М25М (G)ER 25-0D Инструментальная оснастка 28
