Цанговые патроны Korloy Серия HPS ВТ-HPS Каталог KORLOY 2016 Инструмент и оснастка Стр. I30 0947 RUS Lab2u

Обновлено 2020-02-15 07:03:23

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding KORLOY \| Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

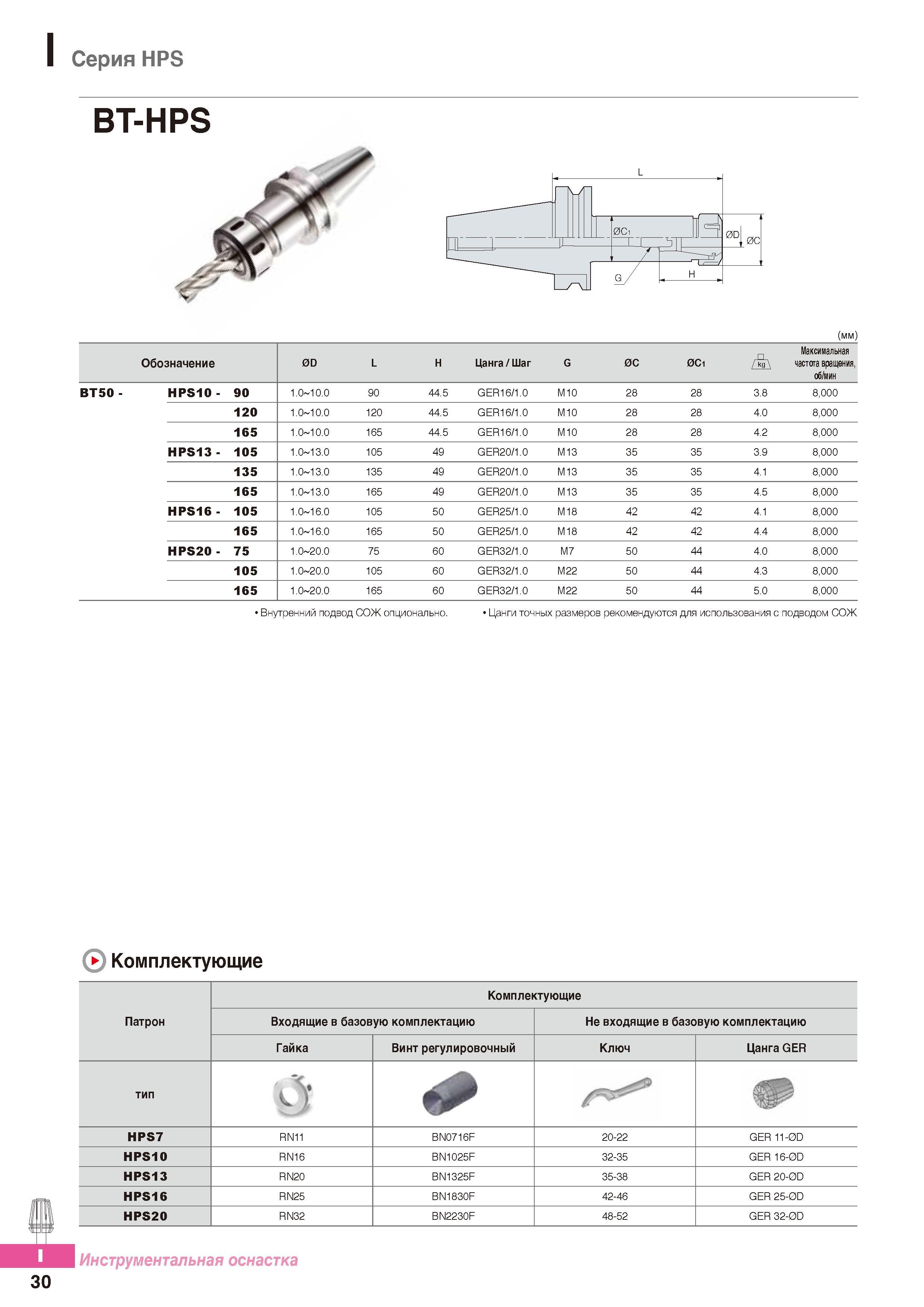

Цанговые патроны Korloy Серия HPS ВТ-HPS 947 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.I30
Цанговые патроны Korloy Серия HPS ВТ-HPS Цанговые патроны Korloy Серия HPS ВТ-HPS _ (мм) Обозначение 0D L H Цанга/Шаг G 0С 0Ci Максимальная частота вращения, об/мин ВТ50- HPS10- 90 1.0-10.0 90 44.5 GER16/1.0 М10 28 28 3.8 8,000 120 1.0-10.0 120 44.5 GER16/1.0 М10 28 28 4.0 8,000 165 1.0-10.0 165 44.5 GER16/1.0 М10 28 28 4.2 8,000 HPS13- 105 1.0-13.0 105 49 GER20/1.0 М13 35 35 3.9 8,000 135 1.0-13.0 135 49 GER20/1.0 М13 35 35 4.1 8,000 165 1.0-13.0 165 49 GER20/1.0 М13 35 35 4.5 8,000 HPS16- 105 1.0-16.0 105 50 GER25/1.0 М18 42 42 4.1 8,000 165 1.0-16.0 165 50 GER25/1.0 М18 42 42 4.4 8,000 HPS20- 75 1.0-20.0 75 60 GER32/1.0 М7 50 44 4.0 8,000 105 1.0-20.0 105 60 GER32/1.0 М22 50 44 4.3 8,000 165 1.0-20.0 165 60 GER32/1.0 М22 50 44 5.0 8,000 Внутренний подвод СОЖ опционально. Цанги точных размеров рекомендуются для использования с подводом СОЖ Комплектующие Патрон Комплектующие Входящие в базовую комплектацию Не входящие в базовую комплектацию Гайка Винт регулировочный Ключ Цанга GER тип HPS7 RN11 BN0716F 20-22 GER 11-0D HPS10 RN16 BN1025F 32-35 GER 16-0D HPS13 RN20 BN1325F 35-38 GER 2O-0D HPS16 RN25 BN1830F 42-46 GER 25-0D HPS20 RN32 BN2230F 48-52 GER 32-0D Инструментальная оснастка 30
