KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.) |
|||||

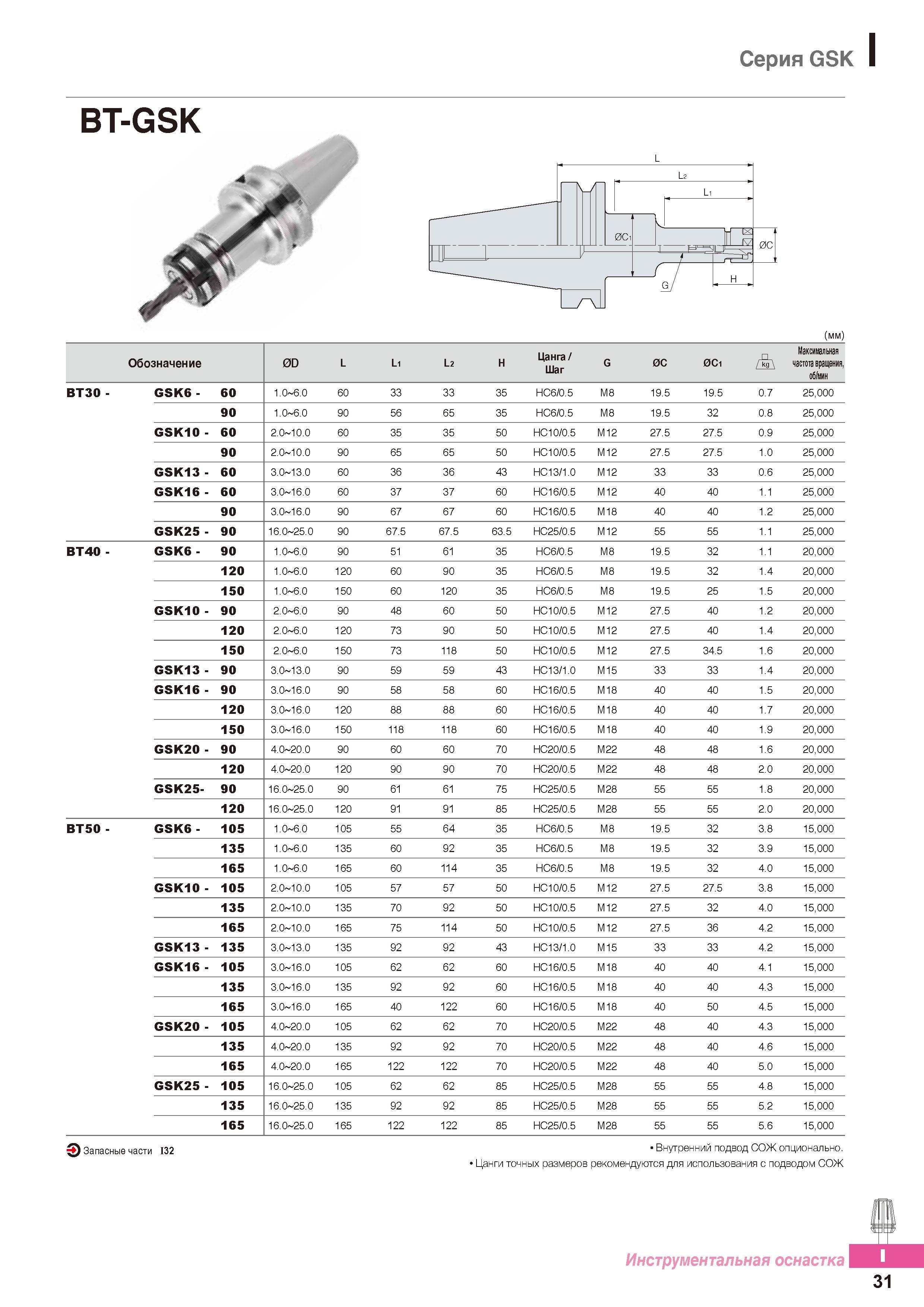

Цанговые патроны Korloy Серия GSK BT-GSK948 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.I31 |
|||||
Цанговые патроны Korloy Серия GSK BT-GSK Цанговые патроны Korloy Серия GSK BT-GSK _ (мм) Обозначение 0D L Li 1-2 H Цанга/ Шаг G 0С 0С1 Максимальная частота вращения, об/мин ВТЗО - GSK6 - 60 1.0-6.0 60 33 33 35 НС6/0.5 М8 19.5 19.5 0.7 25,000 90 1.0-6.0 90 56 65 35 НС6/0.5 М8 19.5 32 0.8 25,000 GSK10- 60 2.0-10.0 60 35 35 50 НС10/0.5 М12 27.5 27.5 0.9 25,000 90 2.0-10.0 90 65 65 50 НС10/0.5 М12 27.5 27.5 1.0 25,000 GSK13- 60 3.0-13.0 60 36 36 43 НС13/1.0 М12 33 33 0.6 25,000 GSK16- 60 3.0-16.0 60 37 37 60 НС16/0.5 М12 40 40 1.1 25,000 90 3.0-16.0 90 67 67 60 НС16/0.5 М18 40 40 1.2 25,000 GSK25- 90 16.0-25.0 90 67.5 67.5 63.5 НС25/0.5 М12 55 55 1.1 25,000 ВТ40 - GSK6 - 90 1.0 6.0 90 51 61 35 НС6/0.5 М8 19.5 32 1.1 20,000 120 1.0 6.0 120 60 90 35 НС6/0.5 М8 19.5 32 1.4 20,000 150 1.0 6.0 150 60 120 35 НС6/0.5 М8 19.5 25 1.5 20,000 GSK10- 90 2.0-6.0 90 48 60 50 НС10/0.5 М12 27.5 40 1.2 20,000 120 2.0-6.0 120 73 90 50 НС10/0.5 М12 27.5 40 1.4 20,000 150 2.0-6.0 150 73 118 50 НС10/0.5 М12 27.5 34.5 1.6 20,000 GSK13- 90 3.0-13.0 90 59 59 43 НС13/1.0 М15 33 33 1.4 20,000 GSK16- 90 3.0-16.0 90 58 58 60 НС16/0.5 М18 40 40 1.5 20,000 120 3.0-16.0 120 88 88 60 НС16/0.5 М18 40 40 1.7 20,000 150 3.0-16.0 150 118 118 60 НС16/0.5 М18 40 40 1.9 20,000 GSK20- 90 4.0-20.0 90 60 60 70 НС20/0.5 М22 48 48 1.6 20,000 120 4.0-20.0 120 90 90 70 НС20/0.5 М22 48 48 2.0 20,000 GSK25- 90 16.0-25.0 90 61 61 75 НС25/0.5 М28 55 55 1.8 20,000 120 16.0-25.0 120 91 91 85 НС25/0.5 М28 55 55 2.0 20,000 ВТ50 - GSK6 - 105 1.0 6.0 105 55 64 35 НС6/0.5 М8 19.5 32 3.8 15,000 135 1.0 6.0 135 60 92 35 НС6/0.5 М8 19.5 32 3.9 15,000 165 1.0 6.0 165 60 114 35 НС6/0.5 М8 19.5 32 4.0 15,000 GSK10- 105 2.0-10.0 105 57 57 50 НС10/0.5 М12 27.5 27.5 3.8 15,000 135 2.0-10.0 135 70 92 50 НС10/0.5 М12 27.5 32 4.0 15,000 165 2.0-10.0 165 75 114 50 НС10/0.5 М12 27.5 36 4.2 15,000 GSK13- 135 3.0-13.0 135 92 92 43 НС13/1.0 М15 33 33 4.2 15,000 GSK16- 105 3.0-16.0 105 62 62 60 НС16/0.5 М18 40 40 4.1 15,000 135 3.0-16.0 135 92 92 60 НС16/0.5 М18 40 40 4.3 15,000 165 3.0-16.0 165 40 122 60 НС16/0.5 М18 40 50 4.5 15,000 GSK20- 105 4.0-20.0 105 62 62 70 НС20/0.5 М22 48 40 4.3 15,000 135 4.0-20.0 135 92 92 70 НС20/0.5 М22 48 40 4.6 15,000 165 4.0-20.0 165 122 122 70 НС20/0.5 М22 48 40 5.0 15,000 GSK25- 105 16.0-25.0 105 62 62 85 НС25/0.5 М28 55 55 4.8 15,000 135 16.0-25.0 135 92 92 85 НС25/0.5 М28 55 55 5.2 15,000 165 16.0-25.0 165 122 122 85 НС25/0.5 М28 55 55 5.6 15,000 Запасные части I32 Внутренний подвод СОЖ опционально. Цанги точных размеров рекомендуются для использования с подводом СОЖ Инструментальная оснастка 31 |
|||||
