PRAMET | Каталог PRAMET 2016 Металлорежущий инструмент (Всего 953 стр.) |
|||||

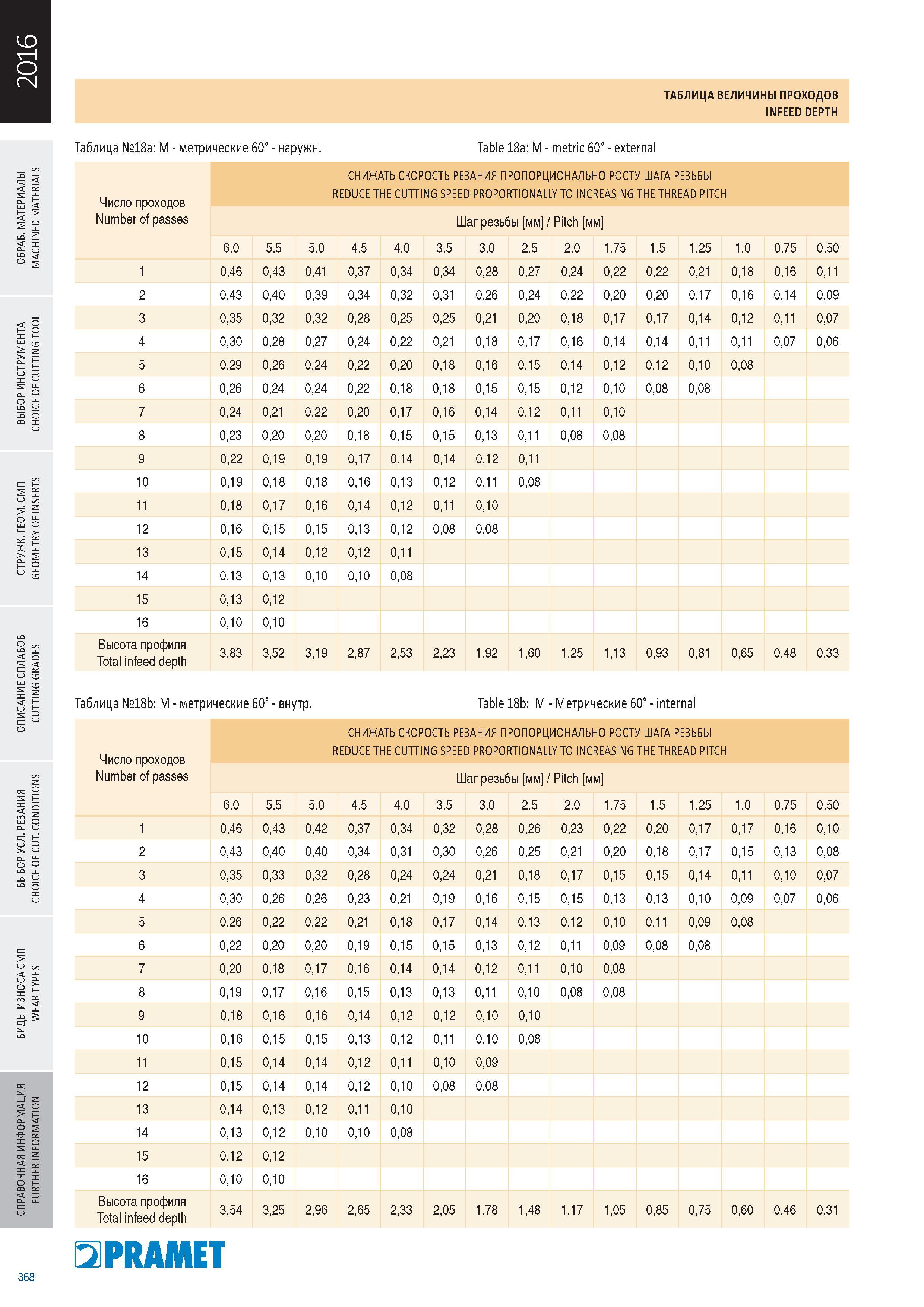

ТАБЛИЦА ВЕЛИЧИНЫ ПРОХОДОВ INFEED DEPTH370 Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления Стр.368 |
|||||
ТАБЛИЦА ВЕЛИЧИНЫ ПРОХОДОВ INFEED DEPTH ТАБЛИЦА ВЕЛИЧИНЫ ПРОХОДОВ INFEED DEPTH _ Таблица №18a M метрические 60° наружная Table 18a M metric 60° external Число проходов Number of passes СНИЖАТЬ СКОРОСТЬ РЕЗАНИЯ ПРОПОРЦИОНАЛЬНО РОСТУ ШАГА РЕЗЬБЫ REDUCE THE CUTTING SPEED PROPORTIONALLY TO INCREASING THE THREAD PITCH Шаг резьбы мм / Pitch мм 6.0 5.5 5.0 4.5 4.0 3.5 3.0 2.5 2.0 1.75 1.5 1.25 1.0 0.75 0.50 1 0,46 0,43 0,41 0,37 0,34 0,34 0,28 0,27 0,24 0,22 0,22 0,21 0,18 0,16 0,11 2 0,43 0,40 0,39 0,34 0,32 0,31 0,26 0,24 0,22 0,20 0,20 0,17 0,16 0,14 0,09 3 0,35 0,32 0,32 0,28 0,25 0,25 0,21 0,20 0,18 0,17 0,17 0,14 0,12 0,11 0,07 4 0,30 0,28 0,27 0,24 0,22 0,21 0,18 0,17 0,16 0,14 0,14 0,11 0,11 0,07 0,06 5 0,29 0,26 0,24 0,22 0,20 0,18 0,16 0,15 0,14 0,12 0,12 0,10 0,08 6 0,26 0,24 0,24 0,22 0,18 0,18 0,15 0,15 0,12 0,10 0,08 0,08 7 0,24 0,21 0,22 0,20 0,17 0,16 0,14 0,12 0,11 0,10 8 0,23 0,20 0,20 0,18 0,15 0,15 0,13 0,11 0,08 0,08 9 0,22 0,19 0,19 0,17 0,14 0,14 0,12 0,11 10 0,19 0,18 0,18 0,16 0,13 0,12 0,11 0,08 11 0,18 0,17 0,16 0,14 0,12 0,11 0,10 12 0,16 0,15 0,15 0,13 0,12 0,08 0,08 13 0,15 0,14 0,12 0,12 0,11 14 0,13 0,13 0,10 0,10 0,08 15 0,13 0,12 16 0,10 0,10 Высота профиля Total infeed depth 3,83 3,52 3,19 2,87 2,53 2,23 1,92 1,60 1,25 1,13 0,93 0,81 0,65 0,48 0,33 Таблица №18b M метрические 60° внутр. Table 18b M Метрические 60° internal Число проходов Number of passes СНИЖАТЬ СКОРОСТЬ РЕЗАНИЯ ПРОПОРЦИОНАЛЬНО РОСТУ ШАГА РЕЗЬБЫ REDUCE THE CUTTING SPEED PROPORTIONALLY TO INCREASING THE THREAD PITCH Шаг резьбы мм / Pitch мм 6.0 5.5 5.0 4.5 4.0 3.5 3.0 2.5 2.0 1.75 1.5 1.25 1.0 0.75 0.50 1 0,46 0,43 0,42 0,37 0,34 0,32 0,28 0,26 0,23 0,22 0,20 0,17 0,17 0,16 0,10 2 0,43 0,40 0,40 0,34 0,31 0,30 0,26 0,25 0,21 0,20 0,18 0,17 0,15 0,13 0,08 3 0,35 0,33 0,32 0,28 0,24 0,24 0,21 0,18 0,17 0,15 0,15 0,14 0,11 0,10 0,07 4 0,30 0,26 0,26 0,23 0,21 0,19 0,16 0,15 0,15 0,13 0,13 0,10 0,09 0,07 0,06 5 0,26 0,22 0,22 0,21 0,18 0,17 0,14 0,13 0,12 0,10 0,11 0,09 0,08 6 0,22 0,20 0,20 0,19 0,15 0,15 0,13 0,12 0,11 0,09 0,08 0,08 7 0,20 0,18 0,17 0,16 0,14 0,14 0,12 0,11 0,10 0,08 8 0,19 0,17 0,16 0,15 0,13 0,13 0,11 0,10 0,08 0,08 9 0,18 0,16 0,16 0,14 0,12 0,12 0,10 0,10 10 0,16 0,15 0,15 0,13 0,12 0,11 0,10 0,08 11 0,15 0,14 0,14 0,12 0,11 0,10 0,09 12 0,15 0,14 0,14 0,12 0,10 0,08 0,08 13 0,14 0,13 0,12 0,11 0,10 14 0,13 0,12 0,10 0,10 0,08 15 0,12 0,12 16 0,10 0,10 Высота профиля Total infeed depth 3,54 3,25 2,96 2,65 2,33 2,05 1,78 1,48 1,17 1,05 0,85 0,75 0,60 0,46 0,31 Pramet 368 |
|||||
См.также / See also : |
|||||
Соотношение твердостей Таблица / Hardness equivalent table |
Аналоги марок стали / Workpiece material conversion table |
||||
Отклонение размера детали / Fit tolerance table |
Перевод оборотов в скорость / Surface speed to RPM conversion |
||||
Диаметр под резьбу / Tap drill sizes |
Виды резьбы в машиностроении / Thread types and applications |
||||
Дюймы в мм Таблица / Inches to mm Conversion table |
Современные инструментальные материалы / Cutting tool materials |
||||
|
Краткое руководство Pramet по токарной обработке на металлорежущих станках | |||||
| |
|||||
| Каталог PRAMET 2016 Металлорежущий инструмент (Всего 953 стр.) | |||||
| |
 367 Номограмма и справочная таблица для правильного подбора опорной сменной пластины для токарного сборного резьбонарезного инструмента Table 16 Choice of shim |  368 Общепринятые в металлообработке методы нарезания резьбы на токарном металлорежущем оборудовании Для точения резьбы существуют три различных метода подачи н |  369 |  371 |  372 |  373 |
| |
|||||
