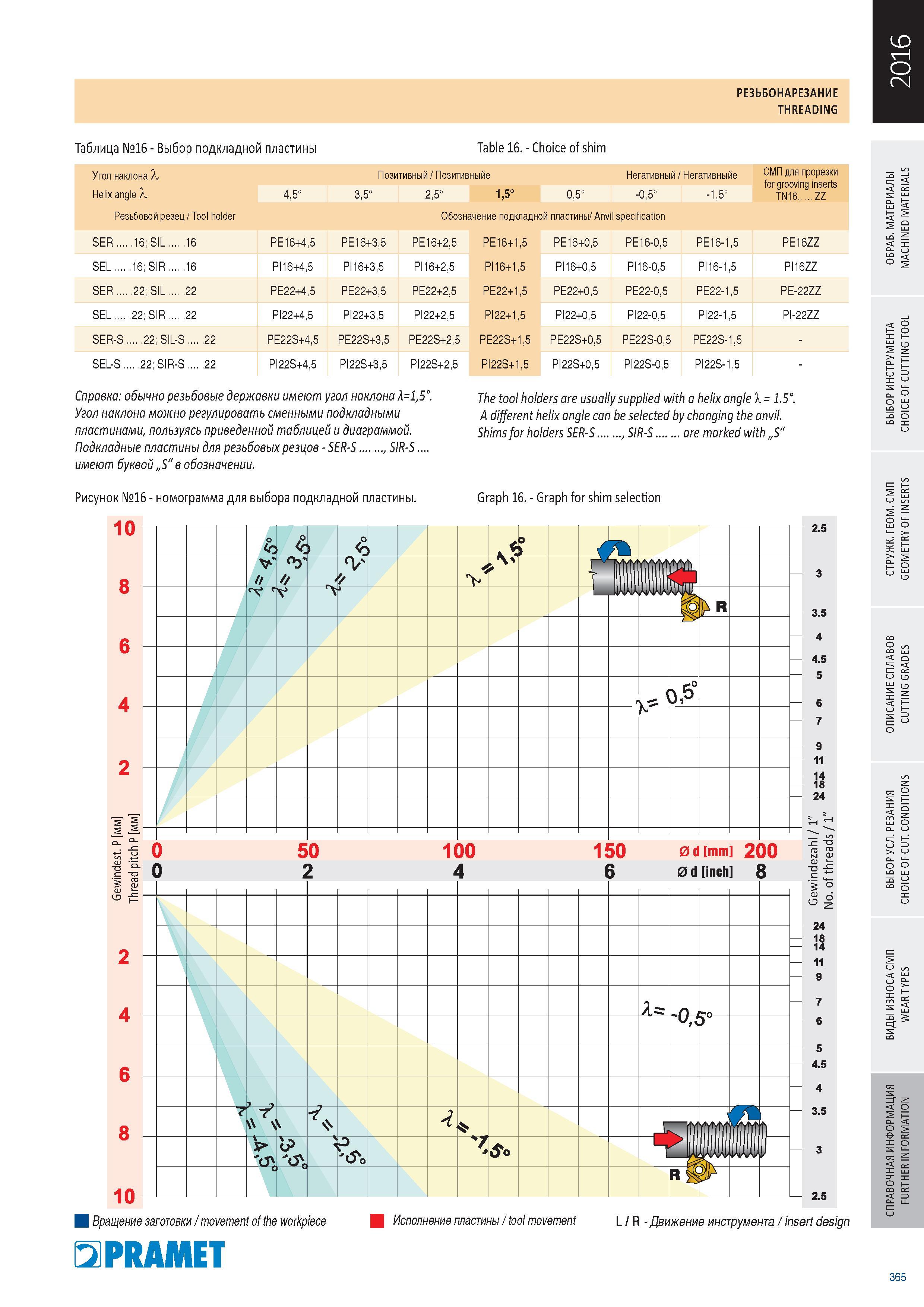

Номограмма и справочная таблица для правильного подбора опорной сменной пластины для токарного сборного резьбонарезного инструмента Table 16 Choice of shim

Номограмма и справочная таблица для правильного подбора опорной сменной пластины для токарного сборного резьбонарезного инструмента Table 16 Choice of shim

Номограмма и справочная таблица для правильного подбора опорной сменной пластины для токарного сборного резьбонарезного инструмента Table 16. Choice of shim Угол наклона X Позитивный / Позитивный Негативный / Негативный СМП для прорезки for grooving inserts TN16 ZZ Helix angle X 4,5° 3,5° 2,5° 1,5° 0,5° -0,5° -1,5° Резьбовой резец / Tool holder Обозначение подкладной пластины/ Anvil specification SER 16; SIL 16 PE16+4,5 PE16+3,5 PE16+2,5 PE16+1,5 PE16+0,5 PE16-0,5 PE16-1,5 PE16ZZ SEL 16; SIR 16 PI16+4,5 PI16+3,5 PI16+2,5 PI16+1,5 PI16+0,5 PI16-0,5 PI16-1,5 PI16ZZ SER 22; SIL 22 PE22+4,5 PE22+3,5 PE22+2,5 PE22+1,5 PE22+0,5 PE22-0,5 PE22-1,5 PE-22ZZ SEL 22; SIR 22 PI22+4,5 PI22+3,5 PI22+2,5 PI22+1,5 PI22+0,5 PI22-0,5 PI22-1,5 PI-22ZZ SER-S 22; SIL-S 22 PE22S+4,5 PE22S+3,5 PE22S+2,5 PE22S+1,5 PE22S+0,5 PE22S-0,5 PE22S-1,5 SEL-S 22; SIR-S 22 PI22S+4,5 PI22S+3,5 PI22S+2,5 PI22S+1,5 PI22S+0,5 PI22S-0,5 PI22S-1,5 Справка обычно резьбовые державки имеют угол наклона Х=1,5°. Угол наклона можно регулировать сменными подкладными пластинами, пользуясь приведенной таблицей и диаграммой. Подкладные пластины для резьбовых резцов SER-S. SIR-S имеют буквой „S" в обозначении. Рисунок №16 номограмма для выбора подкладной пластины. The tool holders are usually supplied with a helix angle X = 1.5° A different helix angle can be selected by changing the anvil. Shims for holders SER-S......... SIR-S.......are marked with „S" 10 8 6 4 о V // ry ry 0 0
