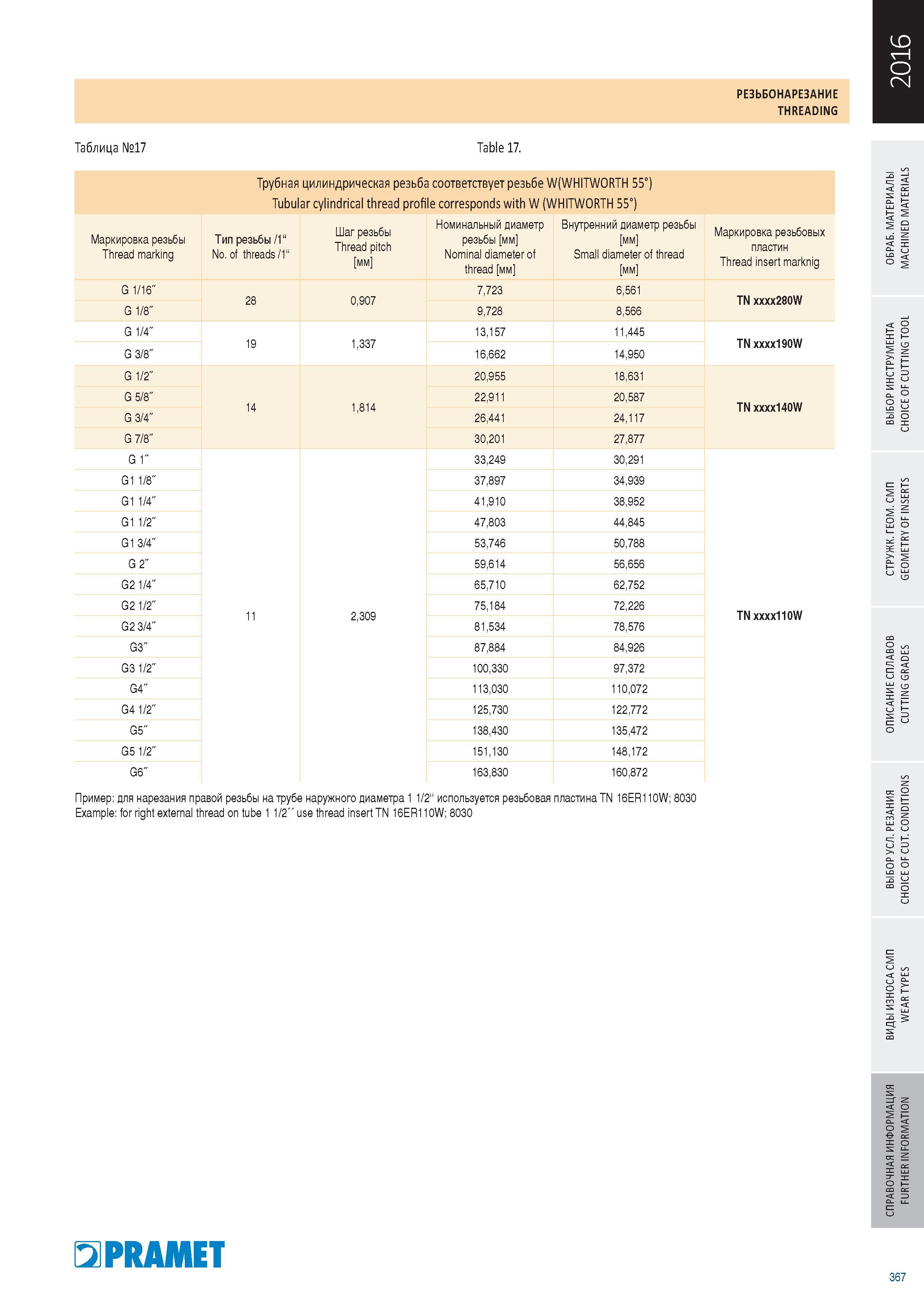

РЕЗЬБОНАРЕЗАНИЕ THREADING369 Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления Стр.367 |
|||||
РЕЗЬБОНАРЕЗАНИЕ THREADING РЕЗЬБОНАРЕЗАНИЕ THREADING _ Таблица №17 Table 17. Трубная цилиндрическая резьба соответствует резьбе W (WHITWORTH 55°) Tubular cylindrical thread profile corresponds with W (WHITWORTH 55°) Маркировка резьбы Thread marking Тип резьбы /1“ No. of threads /1“ Шаг резьбы Thread pitch мм Номинальный диаметр Внутренний диаметр резьбы резьбы мм мм Nominal diameter of Small diameter of thread thread мм мм Маркировка резьбовых пластин Thread insert marknig G 1/16" 28 0,907 7,723 6,561 TN xxxx280W G 1/8" 9,728 8,566 G 1/4" G 3/8" 19 1,337 13,157 16,662 11,445 14,950 TN xxxx190W G 1/2" 20,955 18,631 G 5/8" 14 1,814 22,911 20,587 TN xxxx140W G 3/4" 26,441 24,117 G 7/8" 30,201 27,877 G 1" 33,249 30,291 G1 1/8" 37,897 34,939 G1 1/4" 41,910 38,952 G1 1/2" 47,803 44,845 G1 3/4" 53,746 50,788 G 2" 59,614 56,656 G2 1/4" 65,710 62,752 G2 1/2" G2 3/4" 11 2,309 75,184 81,534 72,226 78,576 TN xxxx110W G3" 87,884 84,926 G3 1/2" 100,330 97,372 G4" 113,030 110,072 G4 1/2" 125,730 122,772 G5" 138,430 135,472 G5 1/2" 151,130 148,172 G6" 163,830 160,872 Пример для нарезания правой резьбы на трубе наружного диаметра 1 1/2‘‘ используется резьбовая пластина TN 16ER110W; 8030 Example for right external thread on tube 1 1/2" use thread insert TN 16ER110W; 8030 OC О Pi о 9- t LD О 2 о CD X О со 2 О С СИ о и 5 Ё О U_ LQ 2 О- 2 = I- со Pramet 367 |
|||||
