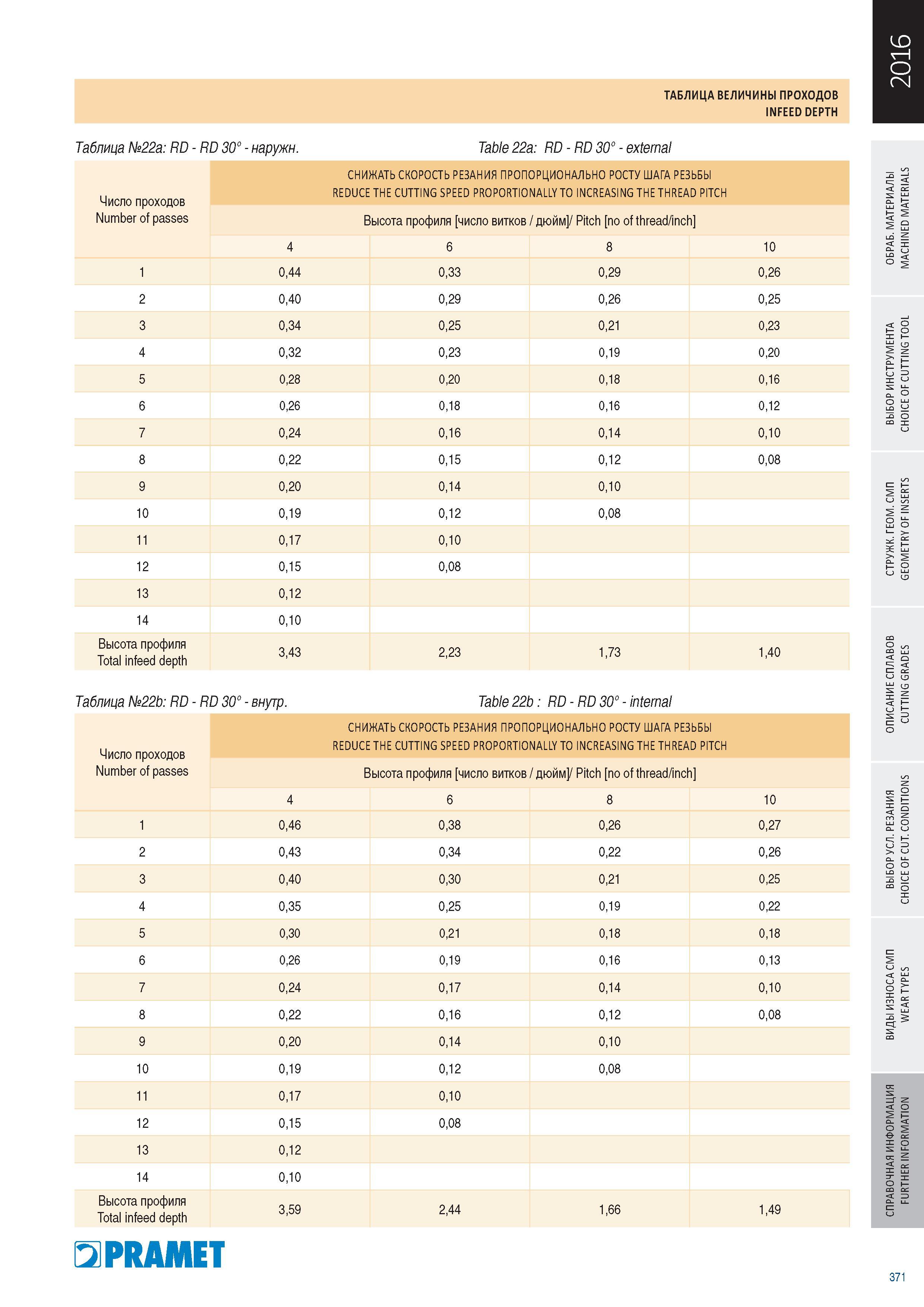

ТАБЛИЦА ВЕЛИЧИНЫ ПРОХОДОВ INFEED DEPTH373 Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления Стр.371 |
|||||
ТАБЛИЦА ВЕЛИЧИНЫ ПРОХОДОВ INFEED DEPTH ТАБЛИЦА ВЕЛИЧИНЫ ПРОХОДОВ INFEED DEPTH _ Таблица №22a RD RD 30° наружная Table 22a RD RD 30° external Число проходов Number of passes СНИЖАТЬ СКОРОСТЬ РЕЗАНИЯ ПРОПОРЦИОНАЛЬНО РОСТУ ШАГА РЕЗЬБЫ REDUCE THE CUTTING SPEED PROPORTIONALLY TO INCREASING THE THREAD PITCH Высота профиля число витков / дюйм / Pitch no of thread/inch 4 6 8 10 1 0,44 0,33 0,29 0,26 2 0,40 0,29 0,26 0,25 3 0,34 0,25 0,21 0,23 4 0,32 0,23 0,19 0,20 5 0,28 0,20 0,18 0,16 6 0,26 0,18 0,16 0,12 7 0,24 0,16 0,14 0,10 8 0,22 0,15 0,12 0,08 9 0,20 0,14 0,10 10 0,19 0,12 0,08 11 0,17 0,10 12 0,15 0,08 13 0,12 14 0,10 Высота профиля Total infeed depth 3,43 2,23 1,73 1,40 Таблица №22b RD RD 30° внутр. Table 22b RD RD 30° internal Число проходов Number of passes СНИЖАТЬ СКОРОСТЬ РЕЗАНИЯ ПРОПОРЦИОНАЛЬНО РОСТУ ШАГА РЕЗЬБЫ REDUCE THE CUTTING SPEED PROPORTIONALLY TO INCREASING THE THREAD PITCH Высота профиля число витков / дюйм / Pitch no of thread/inch 4 6 8 10 1 0,46 0,38 0,26 0,27 2 0,43 0,34 0,22 0,26 3 0,40 0,30 0,21 0,25 4 0,35 0,25 0,19 0,22 5 0,30 0,21 0,18 0,18 6 0,26 0,19 0,16 0,13 7 0,24 0,17 0,14 0,10 8 0,22 0,16 0,12 0,08 9 0,20 0,14 0,10 10 0,19 0,12 0,08 11 0,17 0,10 12 0,15 0,08 13 0,12 14 0,10 Высота профиля Total infeed depth 3,59 2,44 1,66 1,49 I S= О р о 9- t LD о 2 о CD х 2 СО LJJ о С СИ о и 5 Ё О Си IJ- О CD 2 СО Q еъ 2 X I- со э Pramet 371 |
|||||
