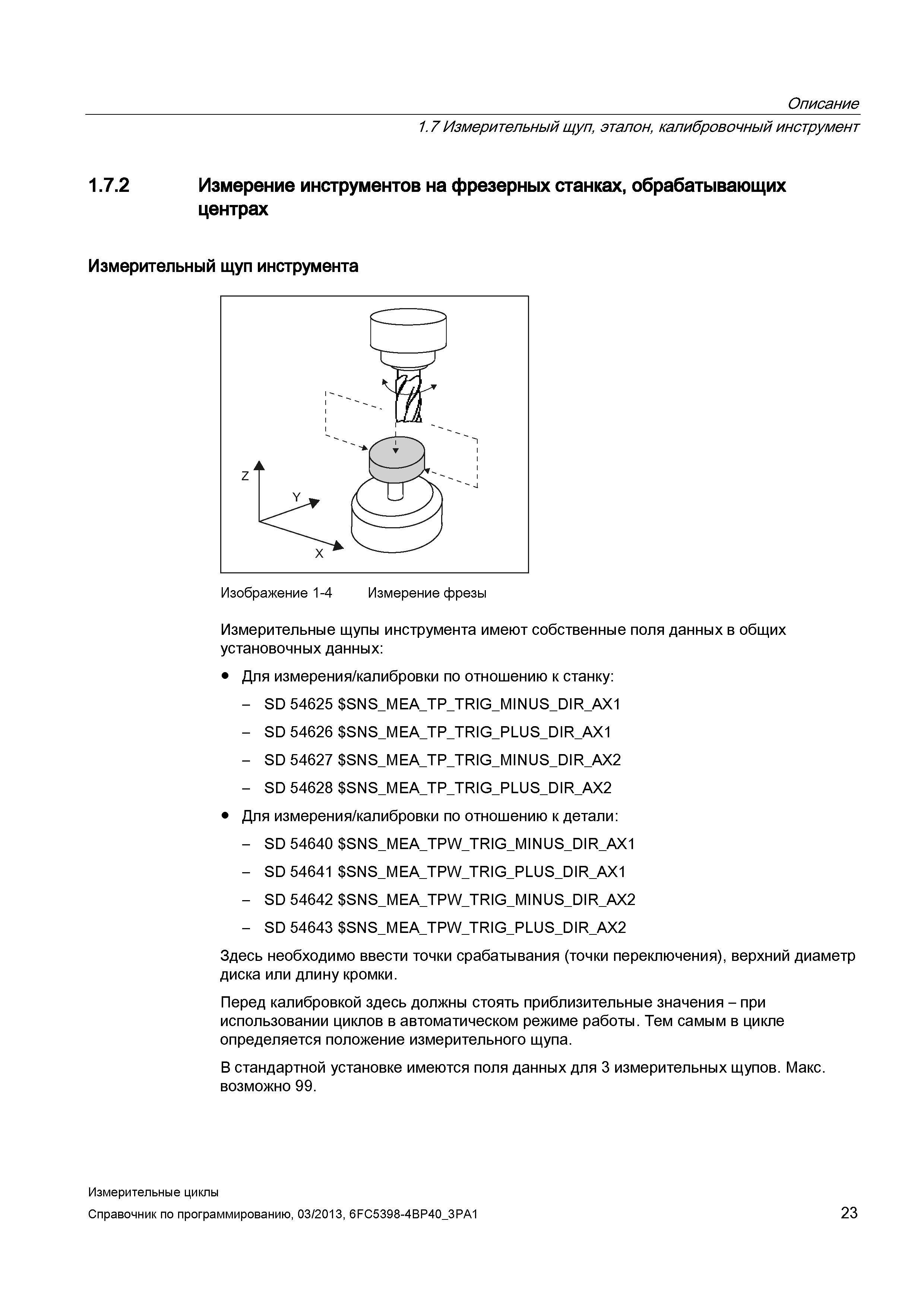

Описание 1.7 Измерительный щуп, эталон, калибровочный инструмент 1.7.2 Измерение инструментов на фрезерных станках, обрабатывающих центрах Измерительный щуп инструмента Изображение 1-4 Измерение фрезы Измерительные щупы инструмента имеют собственные поля данных в общих установочных данных: Для измерения/калибровки по отношению к станку: - SD 54625 SNS_MEA_TP_TRIG_MINUS_DIR_AX1 - SD 54626 SNS_MEA_TP_TRIG_PLUS_DIR_AX1 - SD 54627 SNS_MEA_TP_TRIG_MINUS_DIR_AX2 - SD 54628 SNS_MEA_TP_TRIG_PLUS_DIR_AX2 Для измерения/калибровки по отношению к детали: - SD 54640 SNS_MEA_TPW_TRIG_MINUS_DIR_AX1 - SD 54641 SNS_MEA_TPW_TRIG_PLUS_DIR_AX1 - SD 54642 SNS_MEA_TPW_TRIG_MINUS_DIR_AX2 - SD 54643 SNS_MEA_TPW_TRIG_PLUS_DIR_AX2 Здесь необходимо ввести точки срабатывания (точки переключения), верхний диаметр диска или длину кромки. Перед калибровкой здесь должны стоять приблизительные значения - при использовании циклов в автоматическом режиме работы. Тем самым в цикле определяется положение измерительного щупа. В стандартной установке имеются поля данных для 3 измерительных щупов. Макс. возможно 99. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 23
