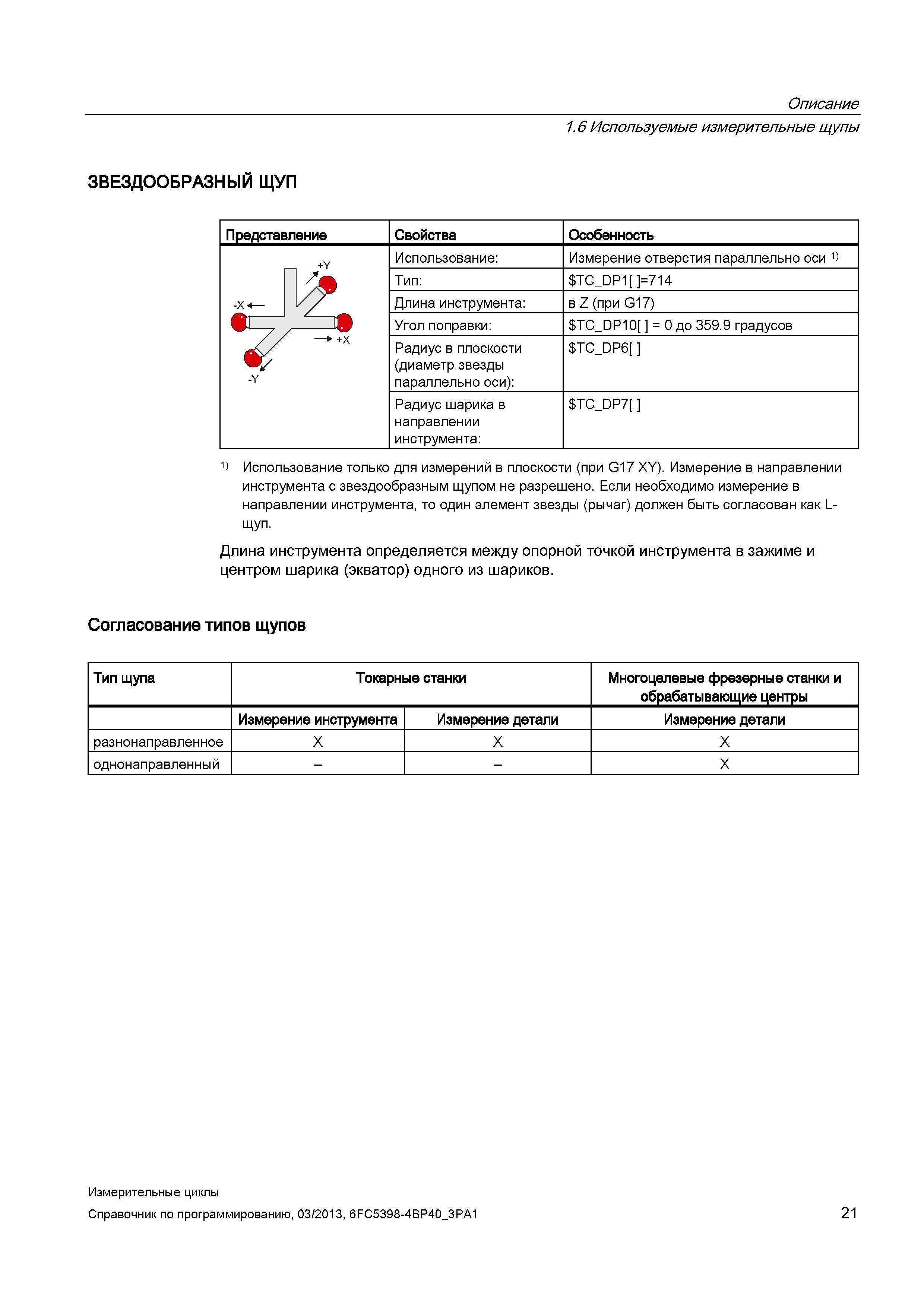

Описание 1.6 Используемые измерительные щупы ЗВЕЗДООБРАЗНЫЙ ЩУП Представление Свойства Особенность Использование: Измерение отверстия параллельно оси 1) Тип: TC_DP1 =714 Длина инструмента: в Z (при G17) Угол поправки: TC_DP10 = 0 до 359.9 градусов Радиус в плоскости (диаметр звезды параллельно оси): TC_DP6 Радиус шарика в направлении инструмента: TC_DP7 -х- +Y I Ж +х 1) Использование только для измерений в плоскости (при G17 XY). Измерение в направлении инструмента с звездообразным щупом не разрешено. Если необходимо измерение в направлении инструмента, то один элемент звезды (рычаг) должен быть согласован как L-щуп. Длина инструмента определяется между опорной точкой инструмента в зажиме и центром шарика (экватор) одного из шариков. Согласование типов щупов Тип щупа Токарные станки Многоцелевые фрезерные станки и обрабатывающие центры Измерение инструмента Измерение детали Измерение детали разнонаправленное X X X однонаправленный X Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 21
