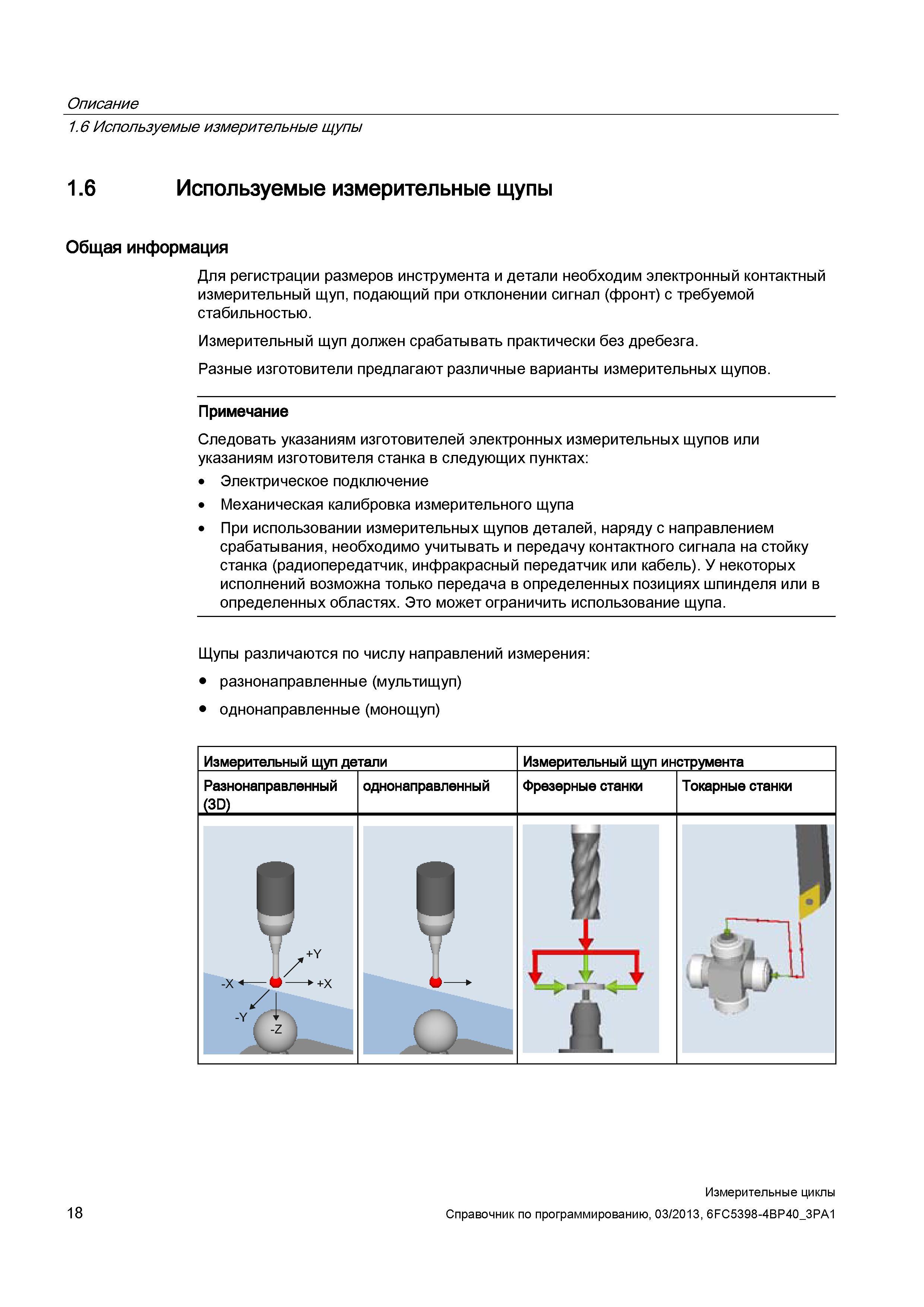

Описание 1.6 Используемые измерительные щупыы 1.6 Используемые измерительные щупы Общая информация Для регистрации размеров инструмента и детали необходим электронный контактный измерительный щуп, подающий при отклонении сигнал (фронт) с требуемой стабильностью. Измерительный щуп должен срабатывать практически без дребезга. Разные изготовители предлагают различные варианты измерительных щупов. Примечание Следовать указаниям изготовителей электронных измерительных щупов или указаниям изготовителя станка в следующих пунктах: Электрическое подключение Механическая калибровка измерительного щупа При использовании измерительных щупов деталей, наряду с направлением срабатывания, необходимо учитывать и передачу контактного сигнала на стойку станка (радиопередатчик, инфракрасный передатчик или кабель). У некоторых исполнений возможна только передача в определенных позициях шпинделя или в определенных областях. Это может ограничить использование щупа. Щупы различаются по числу направлений измерения: разнонаправленные (мультищуп) однонаправленные (монощуп) Измерительный щуп детали Измерительный щуп инструмента Разнонаправленный L£S2 однонаправленный Фрезерные станки Токарные станки 18 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
