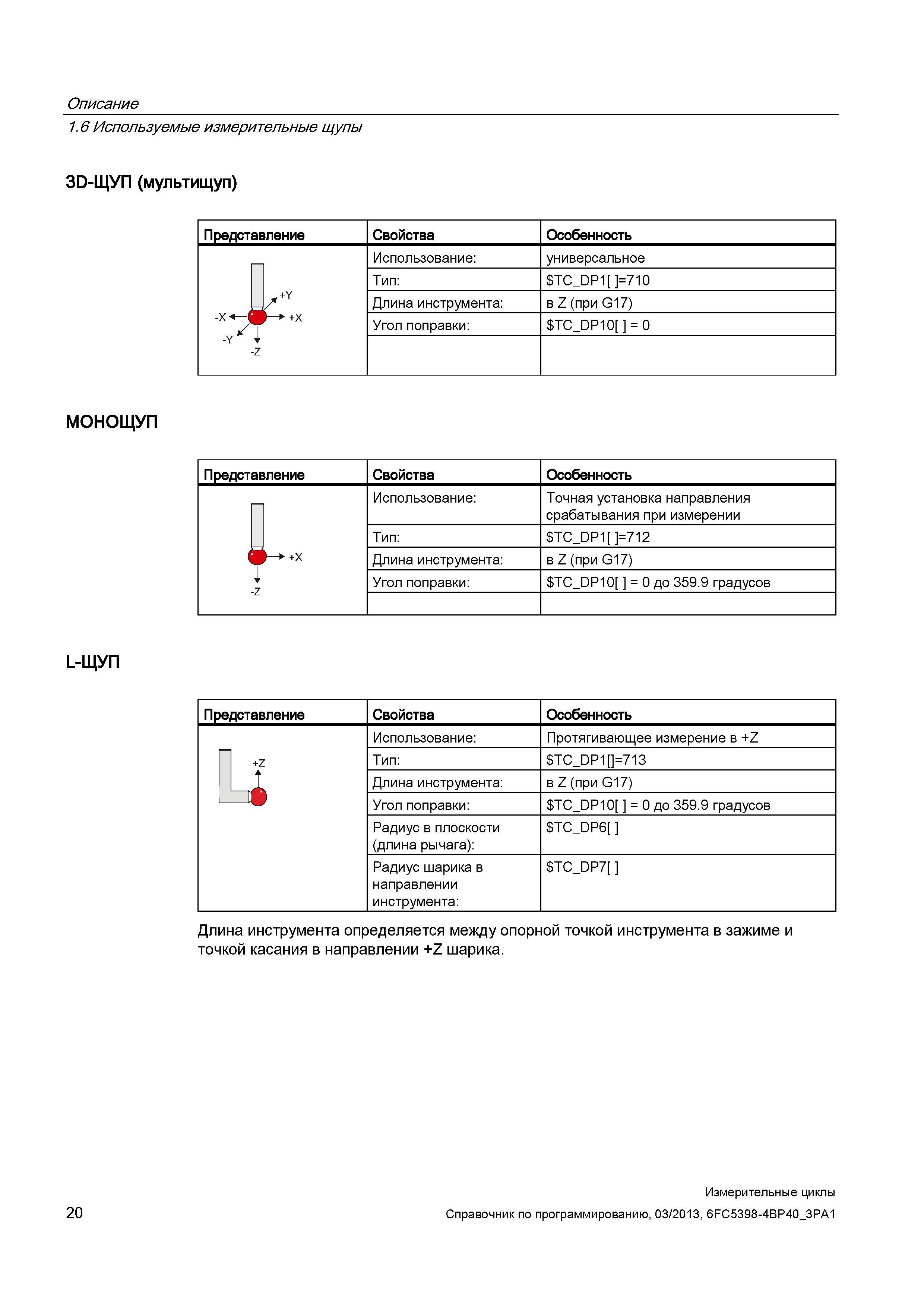

Описание 1.6 Используемые измерительные щупы Эй-ЩУП (мультищуп) Представление Свойства Особенность Использование: универсальное Тип: TC_DP1 =710 Длина инструмента: в Z (при G17) Угол поправки: TC_DP10 = 0 +Y +Х МОНОЩУП Представление Свойства Особенность Использование: Точная установка направления срабатывания при измерении Тип: TC_DP1 =712 Длина инструмента: в Z (при G17) Угол поправки: TC_DP10 = 0 до 359.9 градусов А +х L-ЩУП Представление Свойства Особенность Использование: Протягивающее измерение в +Z +Z Тип: TC_DP1 =713 Длина инструмента: в Z (при G17) Угол поправки: TC_DP10 = 0 до 359.9 градусов Радиус в плоскости (длина рычага): TC_DP6 Радиус шарика в направлении инструмента: TC_DP7 Длина инструмента определяется между опорной точкой инструмента в зажиме и точкой касания в направлении +Z шарика. 20 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
