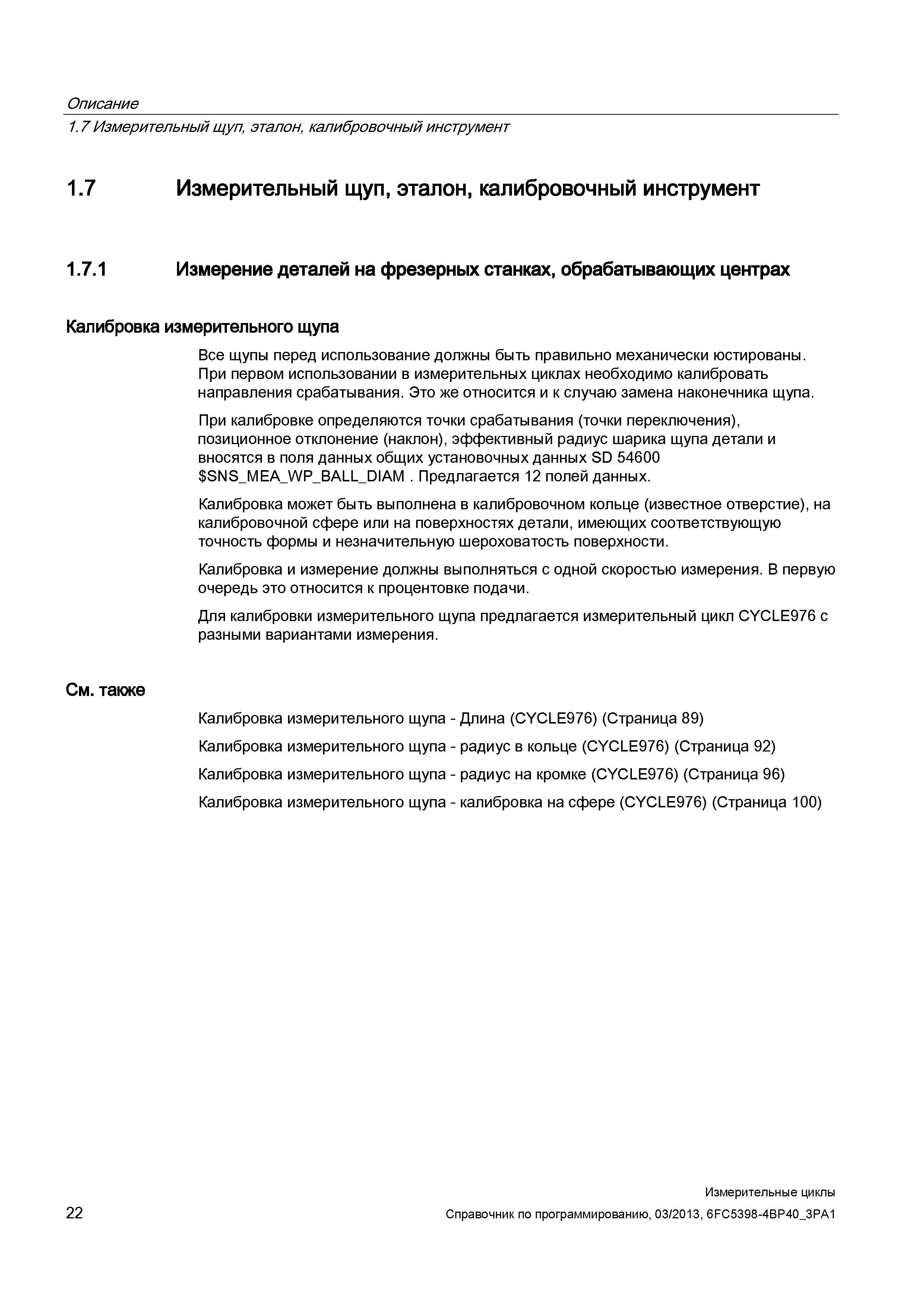

Описание 1.7 Измерительный щуп, эталон, калибровочный инструмент 1.7 Измерительный щуп, эталон, калибровочный инструмент 1.7.1 Измерение деталей на фрезерных станках, обрабатывающих центрах Калибровка измерительного щупа Все щупы перед использование должны быть правильно механически юстированы. При первом использовании в измерительных циклах необходимо калибровать направления срабатывания. Это же относится и к случаю замена наконечника щупа. При калибровке определяются точки срабатывания (точки переключения), позиционное отклонение (наклон), эффективный радиус шарика щупа детали и вносятся в поля данных общих установочных данных SD 54600 SNS_MEA_WP_BALL_DIAM Предлагается 12 полей данных. Калибровка может быть выполнена в калибровочном кольце (известное отверстие), на калибровочной сфере или на поверхностях детали, имеющих соответствующую точность формы и незначительную шероховатость поверхности. Калибровка и измерение должны выполняться с одной скоростью измерения. В первую очередь это относится к процентовке подачи. Для калибровки измерительного щупа предлагается измерительный цикл CYCLE976 с разными вариантами измерения. Калибровка измерительного щупа - Длина (CYCLE976) (Страница 89) Калибровка измерительного щупа - радиус в кольце (CYCLE976) (Страница 92) Калибровка измерительного щупа - радиус на кромке (CYCLE976) (Страница 96) Калибровка измерительного щупа - калибровка на сфере (CYCLE976) (Страница 100) См. также 22 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
