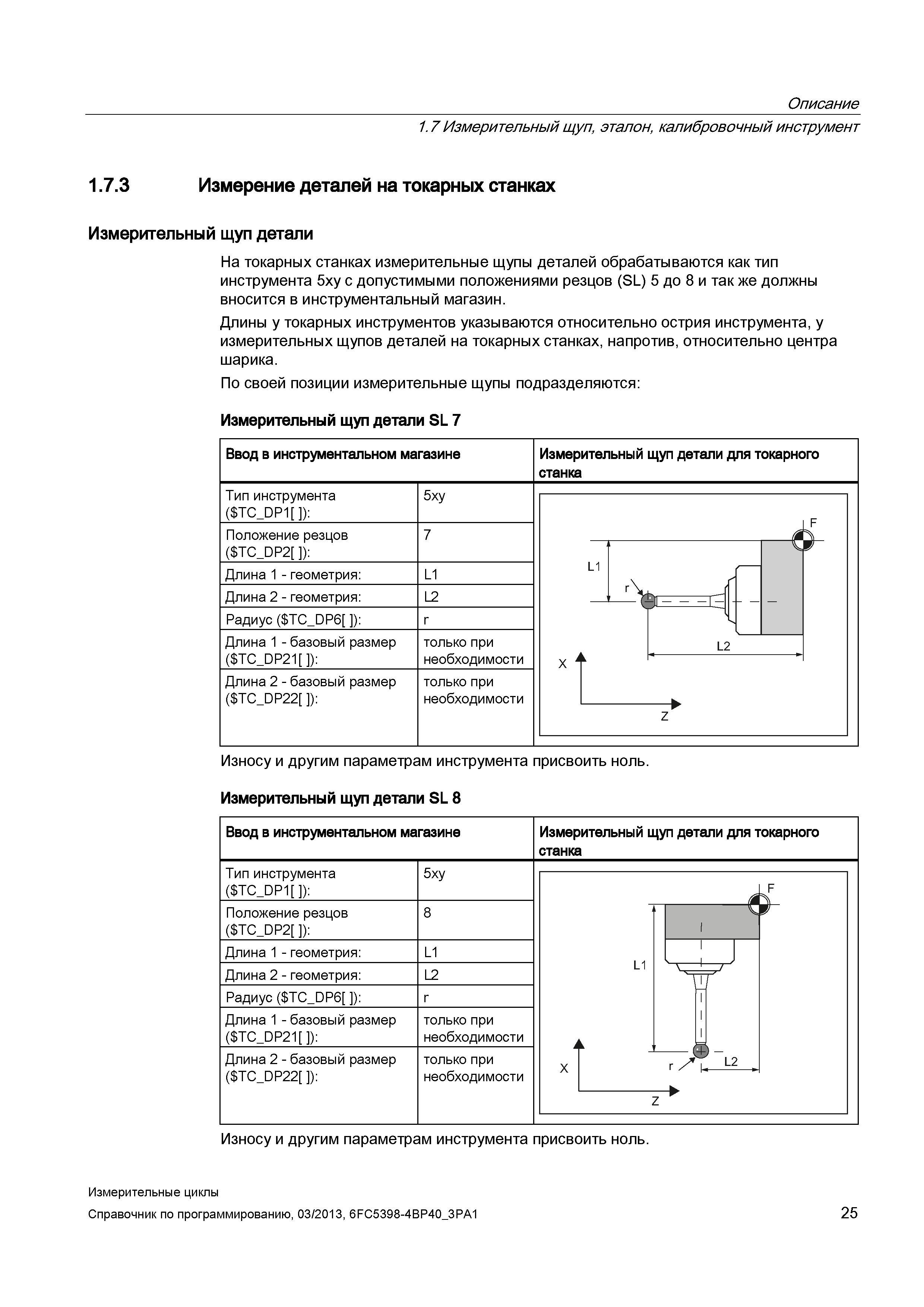

Описание 1.7 Измерительный щуп, эталон, калибровочный инструмент 1.7.3 Измерение деталей на токарных станках Измерительный щуп детали На токарных станках измерительные щупы деталей обрабатываются как тип инструмента 5xy с допустимыми положениями резцов (SL) 5 до 8 и так же должны вносится в инструментальный магазин. Длины у токарных инструментов указываются относительно острия инструмента, у измерительных щупов деталей на токарных станках, напротив, относительно центра шарика. По своей позиции измерительные щупы подразделяются: Измерительный щуп детали SL 7 Ввод в инструментальном магазине Тип инструмента ( TC_DP1 ): 5xy Положение резцов ( TC_DP2 ): 7 Длина 1 - геометрия: L1 Длина 2 - геометрия: L2 Радиус ( TC_DP6 ): r Длина 1 - базовый размер только при ( TC_DP21 ): необходимости Длина 2 - базовый размер только при ( TC_DP22 ): необходимости Измерительный щуп детали для токарного станка Износу и другим параметрам инструмента присвоить ноль. Измерительный щуп детали SL 8 Ввод в инструментальном магазине Тип инструмента ( TC_DP1 ): 5xy Положение резцов ( TC_DP2 ): 8 Длина 1 - геометрия: L1 Длина 2 - геометрия: L2 Радиус ( TC_DP6 ): r Длина 1 - базовый размер только при ( TC_DP21 ): необходимости Длина 2 - базовый размер только при ( TC_DP22 ): необходимости Измерительный щуп детали для токарного станка Износу и другим параметрам инструмента присвоить ноль. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 25
