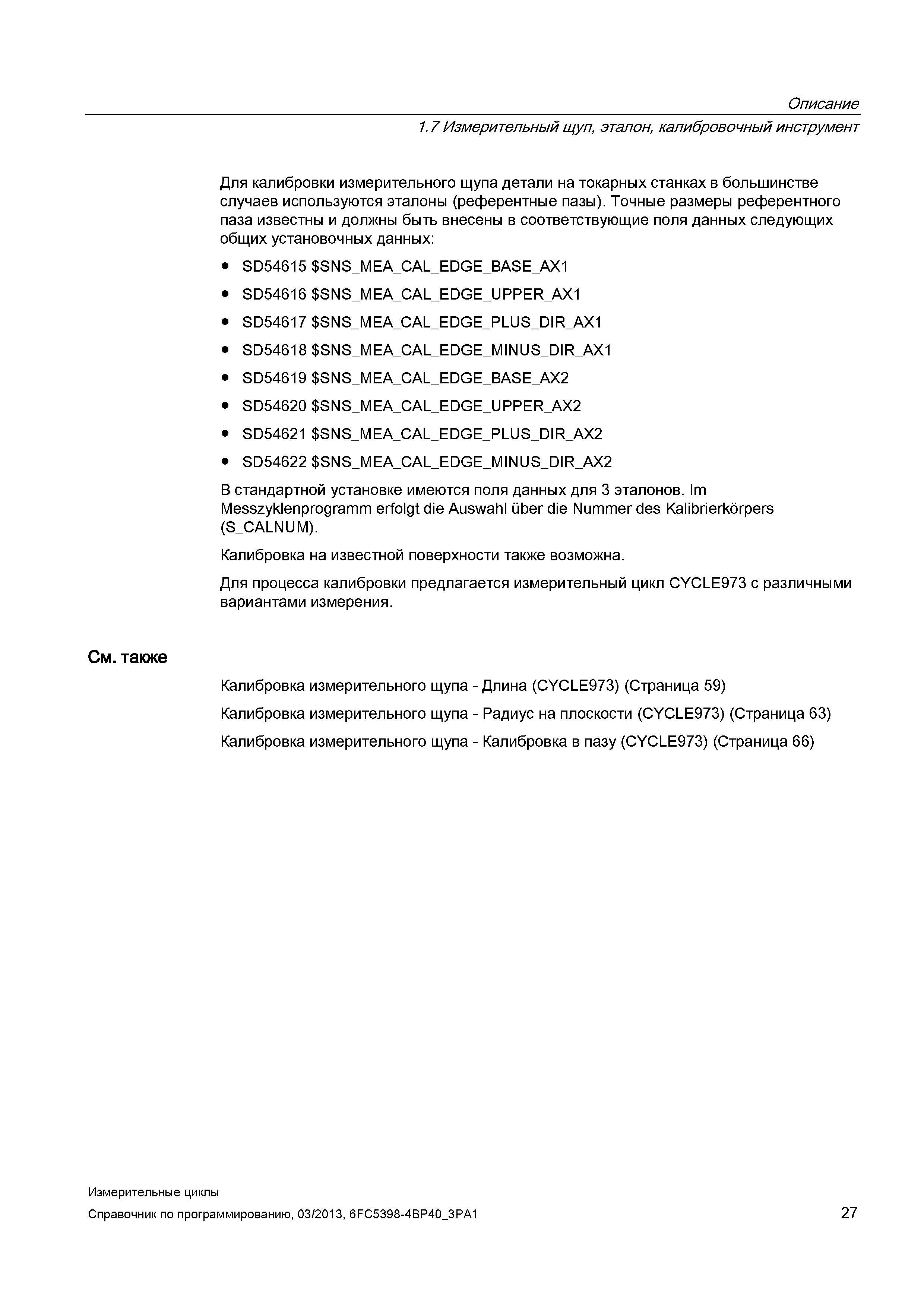

Описание 1.7 Измерительный щуп, эталон, калибровочный инструмент Для калибровки измерительного щупа детали на токарных станках в большинстве случаев используются эталоны (референтные пазы). Точные размеры референтного паза известны и должны быть внесены в соответствующие поля данных следующих общих установочных данных: SD54615 SNS_MEA_CAL_EDGE_BASE_AX1 SD54616 SNS_MEA_CAL_EDGE_UPPER_AX1 SD54617 SNS_MEA_CAL_EDGE_PLUS_DIR_AX1 SD54618 SNS_MEA_CAL_EDGE_MINUS_DIR_AX1 SD54619 SNS_MEA_CAL_EDGE_BASE_AX2 SD54620 SNS_MEA_CAL_EDGE_UPPER_AX2 SD54621 SNS_MEA_CAL_EDGE_PLUS_DIR_AX2 SD54622 SNS_MEA_CAL_EDGE_MINUS_DIR_AX2 В стандартной установке имеются поля данных для 3 эталонов. Im Messzyklenprogramm erfolgt die Auswahl uber die Nummer des Kalibrierkorpers (S_CALNUM). Калибровка на известной поверхности также возможна. Для процесса калибровки предлагается измерительный цикл CYCLE973 с различными вариантами измерения. См. также Калибровка измерительного щупа - Длина (CYCLE973) (Страница 59) Калибровка измерительного щупа - Радиус на плоскости (CYCLE973) (Страница 63) Калибровка измерительного щупа - Калибровка в пазу (CYCLE973) (Страница 66) Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 27
