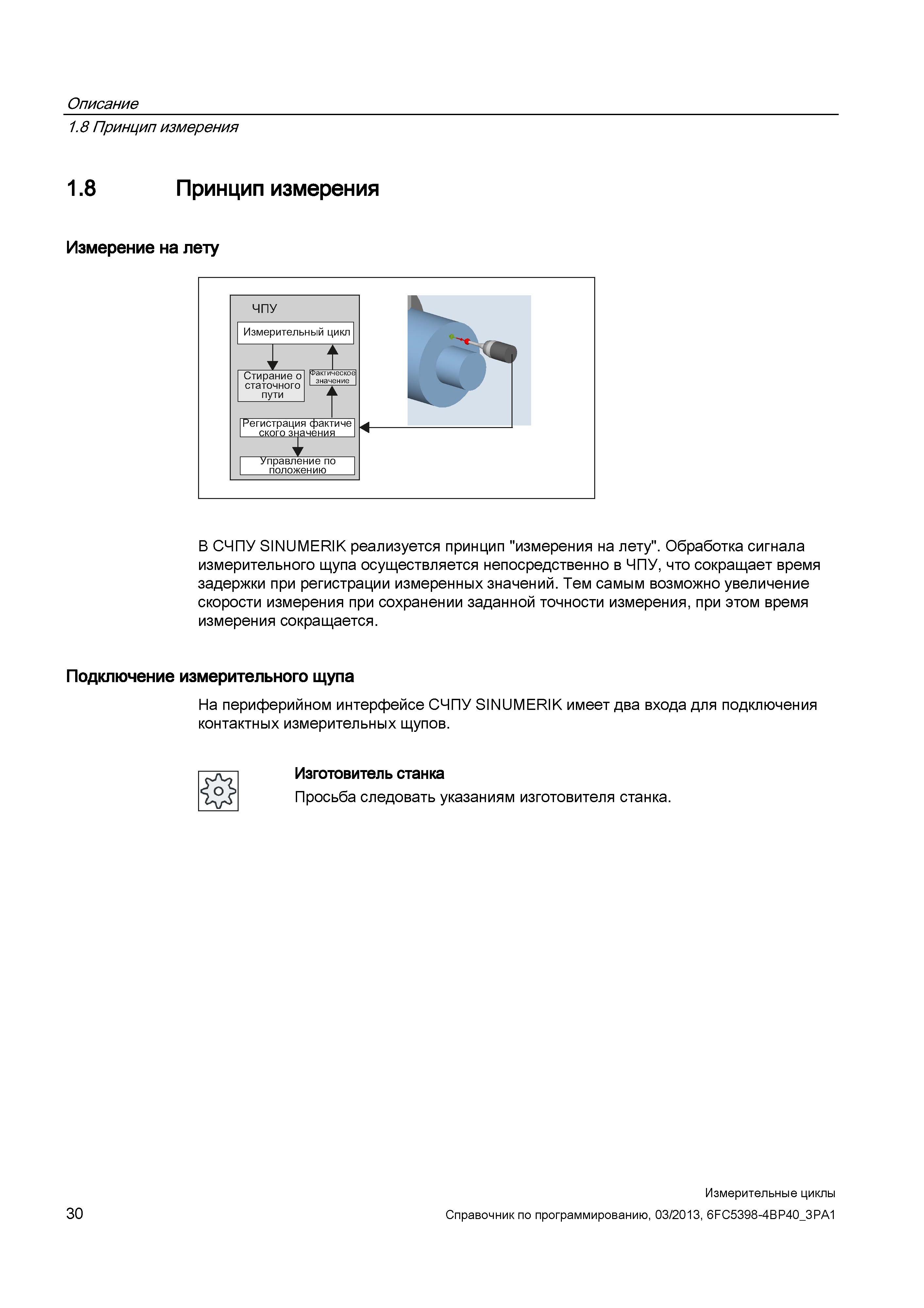

Описание 1.8 Принцип измерения 1.8 Принцип измерения Измерение на лету ЧПУ Измерительный цикл 1 - t Стирание о статочного пути Фактическое значение Регистрация фактиче ского значения Управление по положению В СЧПУ SINUMERIK реализуется принцип "измерения на лету". Обработка сигнала измерительного щупа осуществляется непосредственно в ЧПУ, что сокращает время задержки при регистрации измеренных значений. Тем самым возможно увеличение скорости измерения при сохранении заданной точности измерения, при этом время измерения сокращается. Подключение измерительного щупа На периферийном интерфейсе СЧПУ SINUMERIK имеет два входа для подключения контактных измерительных щупов. Изготовитель станка Просьба следовать указаниям изготовителя станка. 30 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
