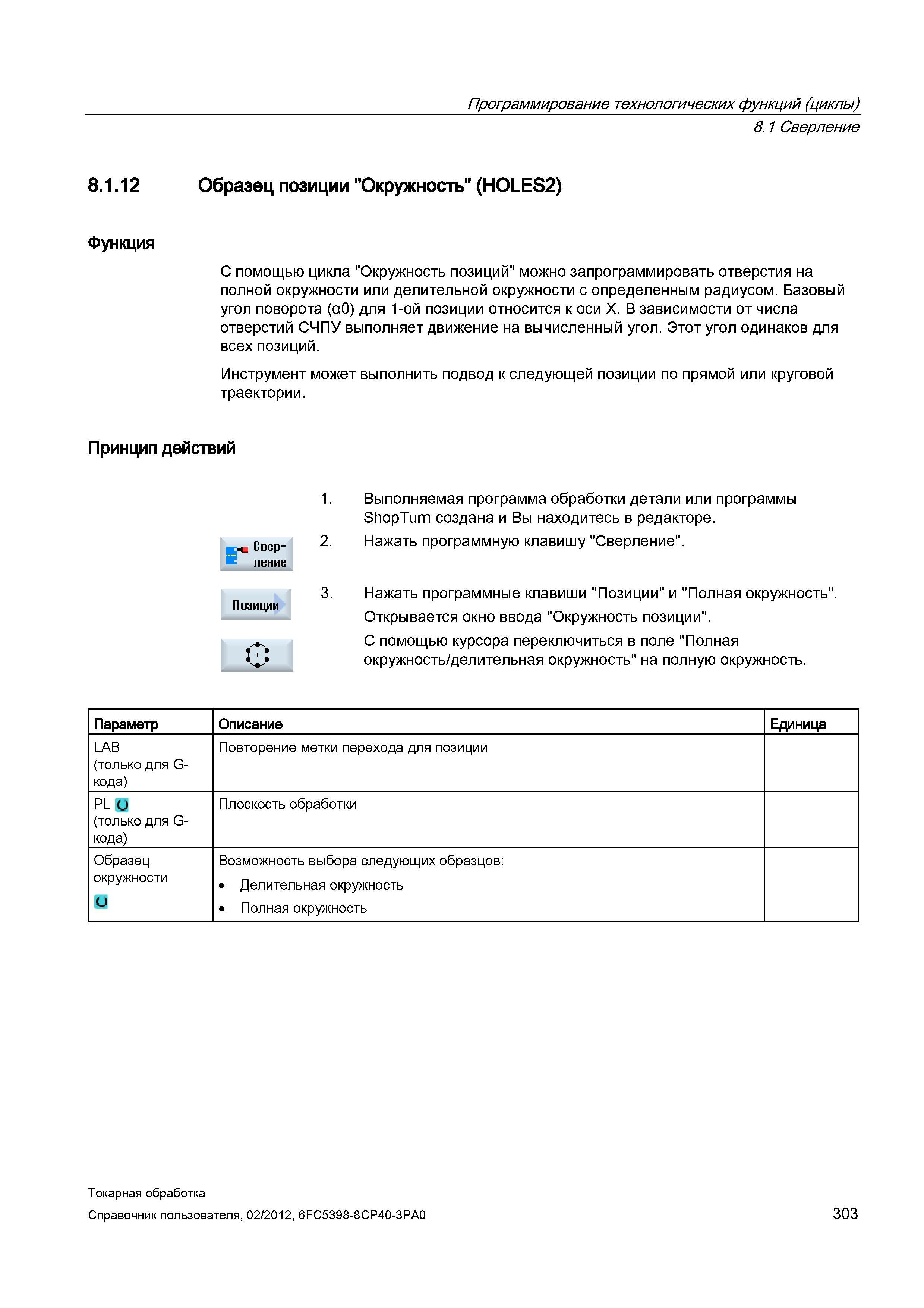

Образец позиции "Окружность" (HOLES2) Функция С помощью цикла "Окружность позиций" можно запрограммировать отверстия на полной окружности или делительной окружности с определенным радиусом. Базовый угол поворота (а0) для 1-ой позиции относится к оси X. В зависимости от числа отверстий СЧПУ выполняет движение на вычисленный угол. Этот угол одинаков для всех позиций. Инструмент может выполнить подвод к следующей позиции по прямой или круговой траектории. Принцип действий Свер- ление Iе Позиции О 1. Выполняемая программа обработки детали или программы ShopTurn создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Сверление". 3. Нажать программные клавиши "Позиции" и "Полная окружность". Открывается окно ввода "Окружность позиции". С помощью курсора переключиться в поле "Полная окружность/делительная окружность" на полную окружность. Параметр Описание Единица LAB (только для G-кода) Повторение метки перехода для позиции PL и (только для G-кода) Плоскость обработки Образец окружности Возможность выбора следующих образцов: Делительная окружность Полная окружность Токарная обработка Справочник пользователя, 303 Программирование технологических функций (циклы) 8.1 Сверление 8.1.12
