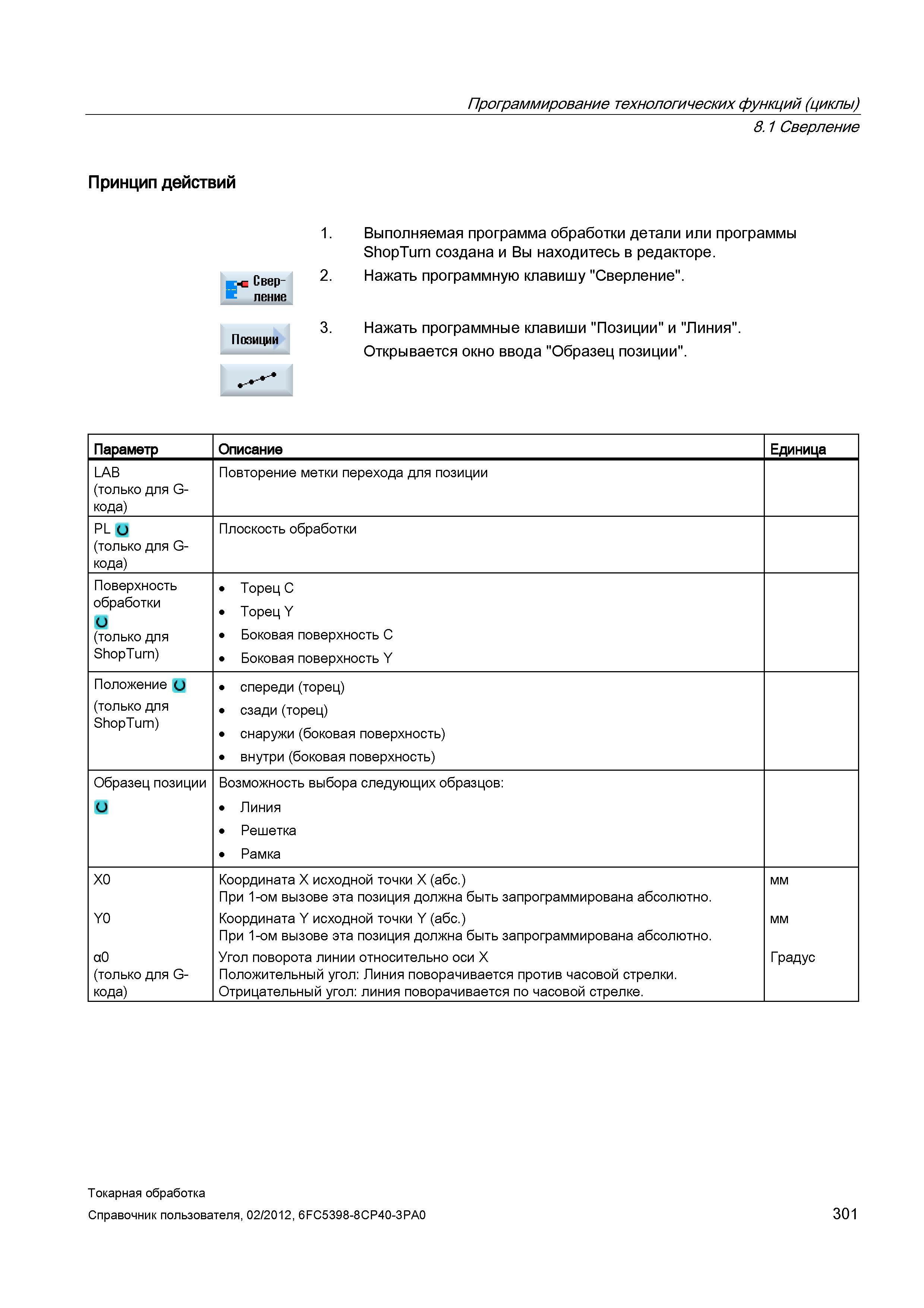

Сверление Выполняемая программа обработки детали или программы ShopTurn создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Сверление". 3. Нажать программные клавиши "Позиции" и "Линия". Открывается окно ввода "Образец позиции". Параметр Описание Единица LAB (только для G-кода) Повторение метки перехода для позиции PL и (только для G-кода) Плоскость обработки Поверхность обработки и (только для ShopTurn) ТорецC ТорецY Боковая поверхность C Боковая поверхность Y Положение (J (только для ShopTurn) спереди (торец) сзади (торец) снаружи (боковая поверхность) внутри (боковая поверхность) Образец позиции Возможность выбора следующих образцов: Линия Решетка Рамка X0 Y0 а0 (только для G-кода) Координата X исходной точки X (абс.) При 1-ом вызове эта позиция должна быть запрограммирована абсолютно. Координата Y исходной точки Y (абс.) При 1-ом вызове эта позиция должна быть запрограммирована абсолютно. Угол поворота линии относительно оси X Положительный угол: Линия поворачивается против часовой стрелки. Отрицательный угол: линия поворачивается по часовой стрелке. мм Градус Токарная обработка Справочник пользователя, 301 Программирование технологических функций (циклы) Принцип действий 8.1 Сверление
