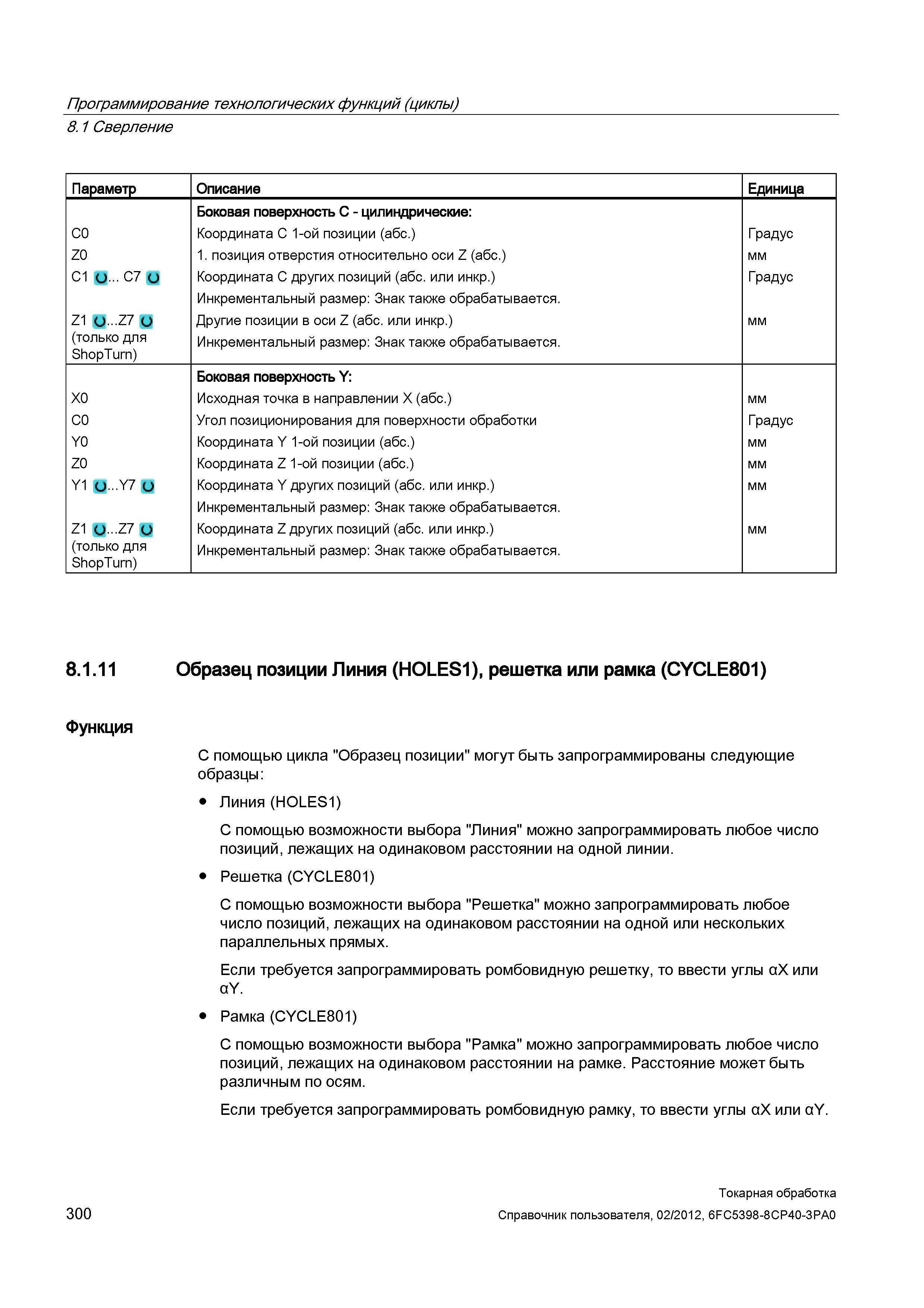

Координата C других позиций (абс или инкр ) Инкрементальный размер: Знак также обрабатывается Другие позиции в оси Z (абс или инкр ) Инкременталь

Координата C других позиций (абс. или инкр.) Инкрементальный размер: Знак также обрабатывается. Другие позиции в оси Z (абс. или инкр.) Инкрементальный размер: Знак также обрабатывается. Градус мм Градус мм Х0 C0 Y0 Z0 Y1 U-.Y7 О Z1 (J Z7 О (только для ShopTurn) Боковая поверхность Y: Исходная точка в направлении Х (абс.) Угол позиционирования для поверхности обработки Координата Y 1-ой позиции (абс.) Координата Z 1-ой позиции (абс.) Координата Y других позиций (абс. или инкр.) Инкрементальный размер: Знак также обрабатывается. Координата Z других позиций (абс. или инкр.) Инкрементальный размер: Знак также обрабатывается. мм Градус мм 8.1.11 Образец позиции Линия (HOLES1), решетка или рамка (CYCLE801) Функция С помощью цикла "Образец позиции" могут быть запрограммированы следующие образцы: Линия (HOLES1) С помощью возможности выбора "Линия" можно запрограммировать любое число позиций, лежащих на одинаковом расстоянии на одной линии. Решетка (CYCLE801) С помощью возможности выбора "Решетка" можно запрограммировать любое число позиций, лежащих на одинаковом расстоянии на одной или нескольких параллельных прямых. Если требуется запрограммировать ромбовидную решетку, то ввести углы аХ или aY. Рамка (CYCLE801) С помощью возможности выбора "Рамка" можно запрограммировать любое число позиций, лежащих на одинаковом расстоянии на рамке. Расстояние может быть различным по осям. Если требуется запрограммировать ромбовидную рамку, то ввести углы аХ или aY. 300 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.1 Сверление Параметр Описание Единица C0 Z0 С1 и С7 и Z1 (J Z7 О (только для ShopTurn) Боковая поверхность C - цилиндрические: Координата C 1-ой позиции (абс.) 1. позиция отверстия относительно оси Z (абс.)
