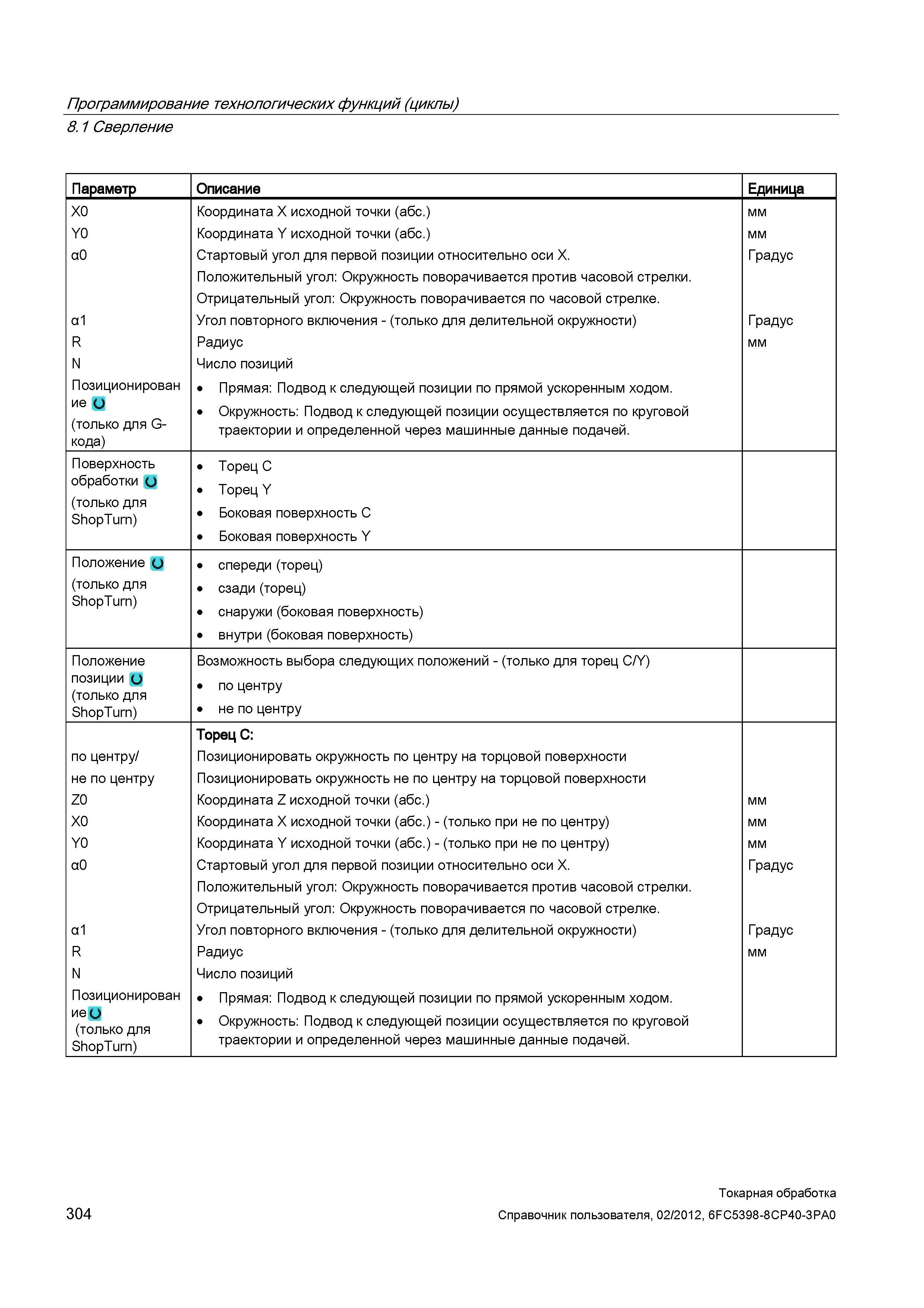

Позиционирование (J (только для G-кода) Координата X исходной точки (абс.) Координата Y исходной точки (абс.) Стартовый угол для первой позиции относительно оси X. Положительный угол: Окружность поворачивается против часовой стрелки. Отрицательный угол: Окружность поворачивается по часовой стрелке. Угол повторного включения - (только для делительной окружности) Радиус Число позиций Прямая: Подвод к следующей позиции по прямой ускоренным ходом. Окружность: Подвод к следующей позиции осуществляется по круговой траектории и определенной через машинные данные подачей. мм Градус Градус мм Поверхность обработки (J (только для ShopTurn) Торец C ТорецY Боковая поверхность C Боковая поверхность Y Положение (J (только для ShopTurn) спереди (торец) сзади (торец) снаружи (боковая поверхность) внутри (боковая поверхность) Положение позиции О (только для ShopTurn) Возможность выбора следующих положений - (только для торец C/Y) по центру не по центру по центру/ не по центру Z0 X0 Y0 а0 а1 R N Позиционирован иеО (только для ShopTurn) Торец C: Позиционировать окружность по центру на торцовой поверхности Позиционировать окружность не по центру на торцовой поверхности Координата Z исходной точки (абс.) Координата X исходной точки (абс.) - (только при не по центру) Координата Y исходной точки (абс.) - (только при не по центру) Стартовый угол для первой позиции относительно оси X. Положительный угол: Окружность поворачивается против часовой стрелки. Отрицательный угол: Окружность поворачивается по часовой стрелке. Угол повторного включения - (только для делительной окружности) Радиус Число позиций Прямая: Подвод к следующей позиции по прямой ускоренным ходом. Окружность: Подвод к следующей позиции осуществляется по круговой траектории и определенной через машинные данные подачей. мм Градус Градус мм 304 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.1 Сверление Параметр Описание Единица X0 Y0 а0 а1 R N
