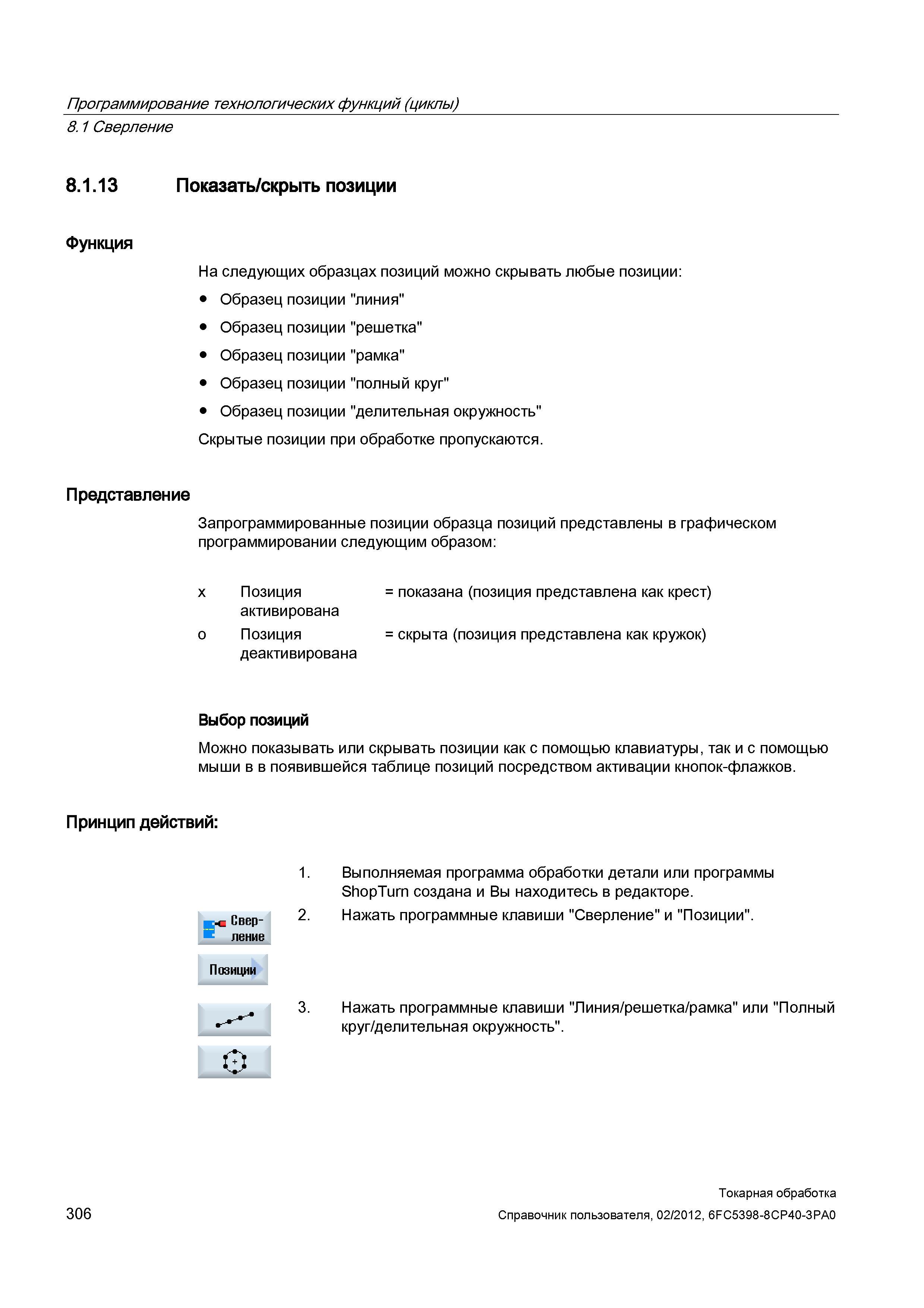

Программирование технологических функций (циклы) 8.1 Сверление Параметр Описание Единица по центру/ не по центру Z0 CP Х0 или L0 О Y0 или СО О а0 а1 R N На следующих образцах позиций можно скрывать любые позиции: Образец позиции "линия" Образец позиции "решетка" Образец позиции "рамка" Образец позиции "полный круг" Образец позиции "делительная окружность" Скрытые позиции при обработке пропускаются. Представление Запрограммированные позиции образца позиций представлены в графическом программировании следующим образом: x Позиция = показана (позиция представлена как крест) активирована о Позиция = скрыта (позиция представлена как кружок) деактивирована Выбор позиций Можно показывать или скрывать позиции как с помощью клавиатуры, так и с помощью мыши в в появившейся таблице позиций посредством активации кнопок-флажков. Принцип действий: Свер- ление Выполняемая программа обработки детали или программы ShopTurn создана и Вы находитесь в редакторе. Нажать программные клавиши "Сверление" и "Позиции". Нажать программные клавиши "Линия/решетка/рамка" или "Полный круг/делительная окружность". 1 306 Токарная обработка Справочник пользователя, Программирование технологических функций (циклы) 8.1 Сверление Параметр Описание Единица по центру/ не по центру Z0 CP Х0 или L0 О Y0 или СО О а0 а1 R N
