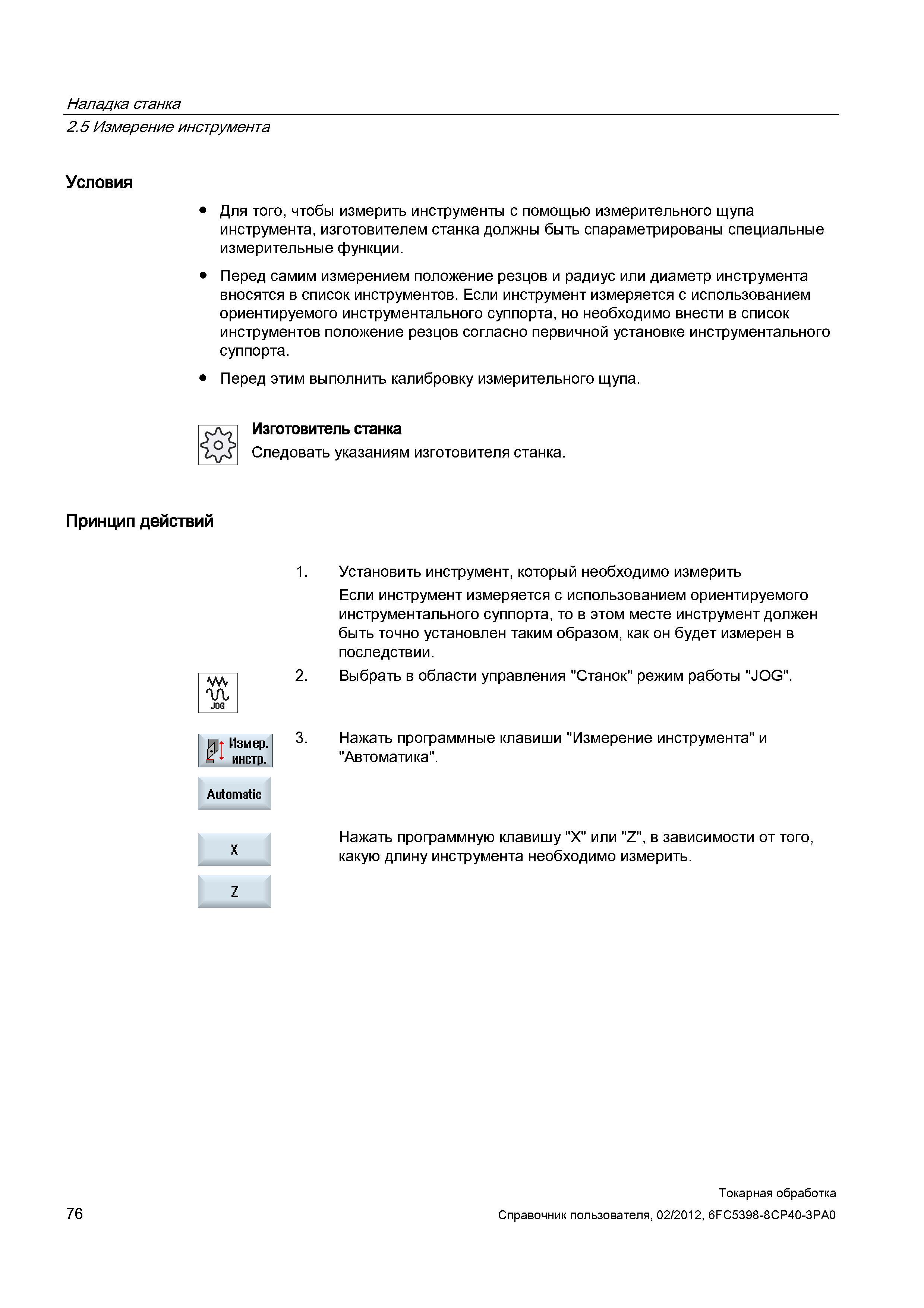

Наладка станка Измерение инструмента Условия Для того, чтобы измерить инструменты с помощью измерительного щупа инструмента, изготовителем станка должны быть спараметрированы специальные измерительные функции. Перед самим измерением положение резцов и радиус или диаметр инструмента вносятся в список инструментов. Если инструмент измеряется с использованием ориентируемого инструментального суппорта, но необходимо внести в список инструментов положение резцов согласно первичной установке инструментального суппорта. Перед этим выполнить калибровку измерительного щупа. Изготовитель станка Следовать указаниям изготовителя станка. Принцип действий VA VI Установить инструмент, который необходимо измерить Если инструмент измеряется с использованием ориентируемого инструментального суппорта, то в этом месте инструмент должен быть точно установлен таким образом, как он будет измерен в последствии. Выбрать в области управления "Станок" режим работы "JOG". 1 Wt Измер. 1й инстр. Automatic 3. Нажать программные клавиши "Измерение инструмента" и "Автоматика". Нажать программную клавишу "X" или "Z", в зависимости от того, какую длину инструмента необходимо измерить. 76 Токарная обработка Справочник пользователя,
