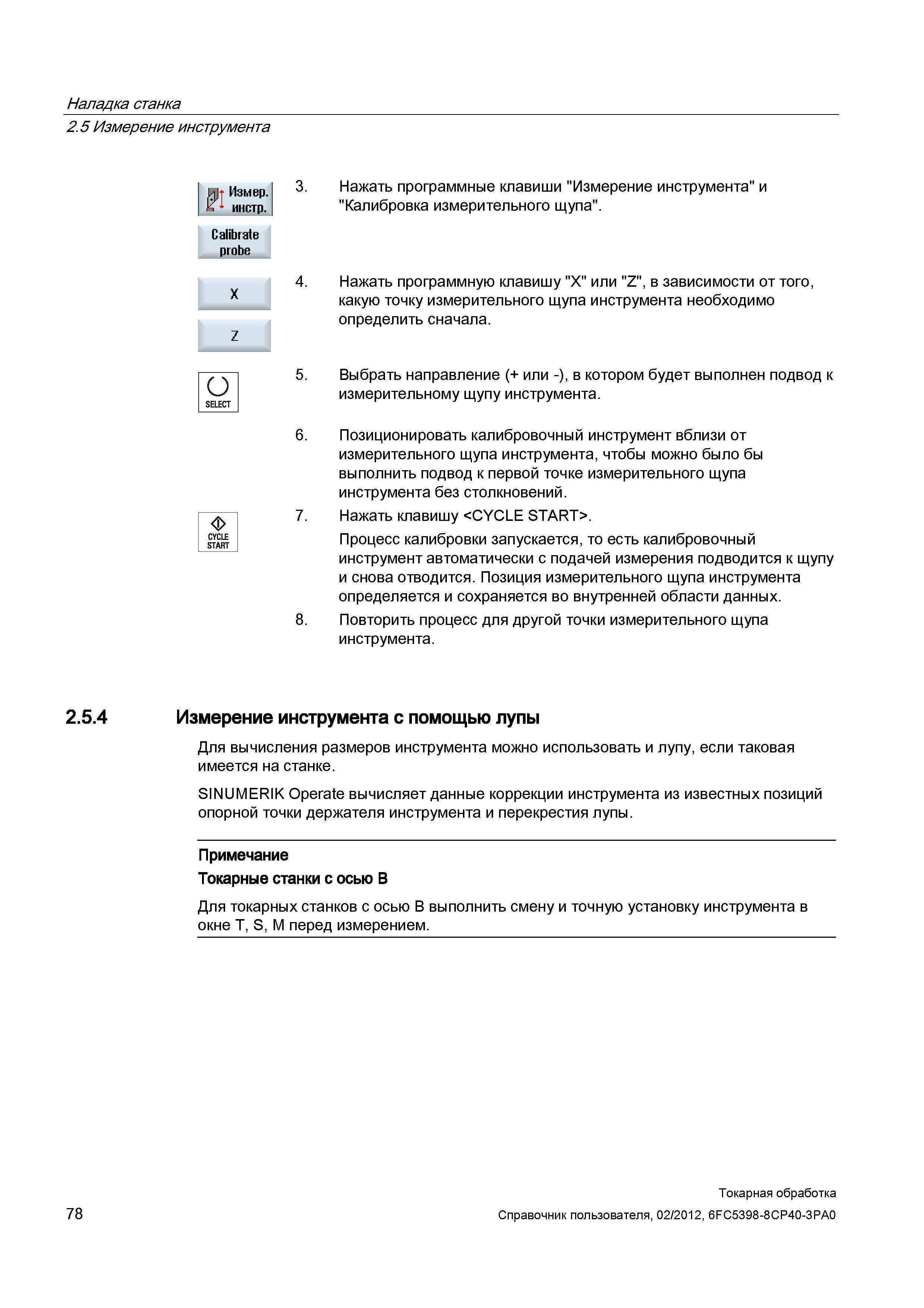

Наладка станка Позиционировать калибровочный инструмент вблизи от измерительного щупа инструмента, чтобы можно было бы выполнить подвод к первой точке измерительного щупа инструмента без столкновений. Нажать клавишу . Процесс калибровки запускается, то есть калибровочный инструмент автоматически с подачей измерения подводится к щупу и снова отводится. Позиция измерительного щупа инструмента определяется и сохраняется во внутренней области данных. Повторить процесс для другой точки измерительного щупа инструмента. 6 8 2.5.4 Измерение инструмента с помощью лупы Для вычисления размеров инструмента можно использовать и лупу, если таковая имеется на станке. SINUMERIK Operate вычисляет данные коррекции инструмента из известных позиций опорной точки держателя инструмента и перекрестия лупы. Примечание Токарные станки с осью B Для токарных станков с осью B выполнить смену и точную установку инструмента в окне T, S, M перед измерением. 78 Токарная обработка Справочник пользователя, Наладка станка 2.5
